Вијци са 12 зубаца са прирубницом

Вијци са 12 зубаца са прирубницом су често погодни за пројекте који захтевају чврсте и противклизне везе. Може да обезбеди бољи обртни момент и спречи клизање вијака током процеса затезања. Завртњи произведени у фабрици Ксиаогуо® су у складу са стандардом извршења МС 14157Б-1978.

Пошаљи упит

Опис производа

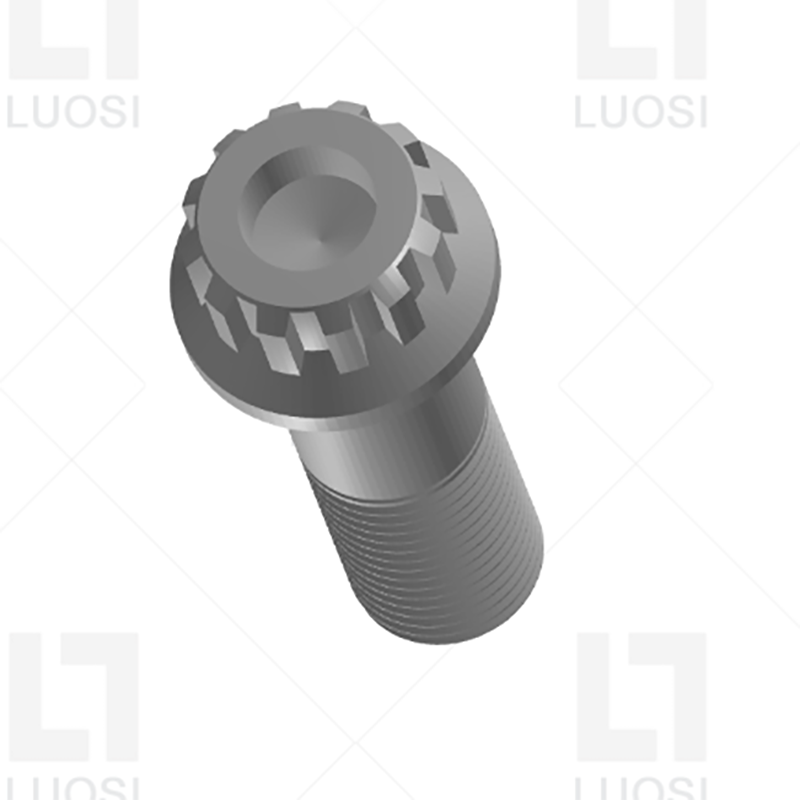

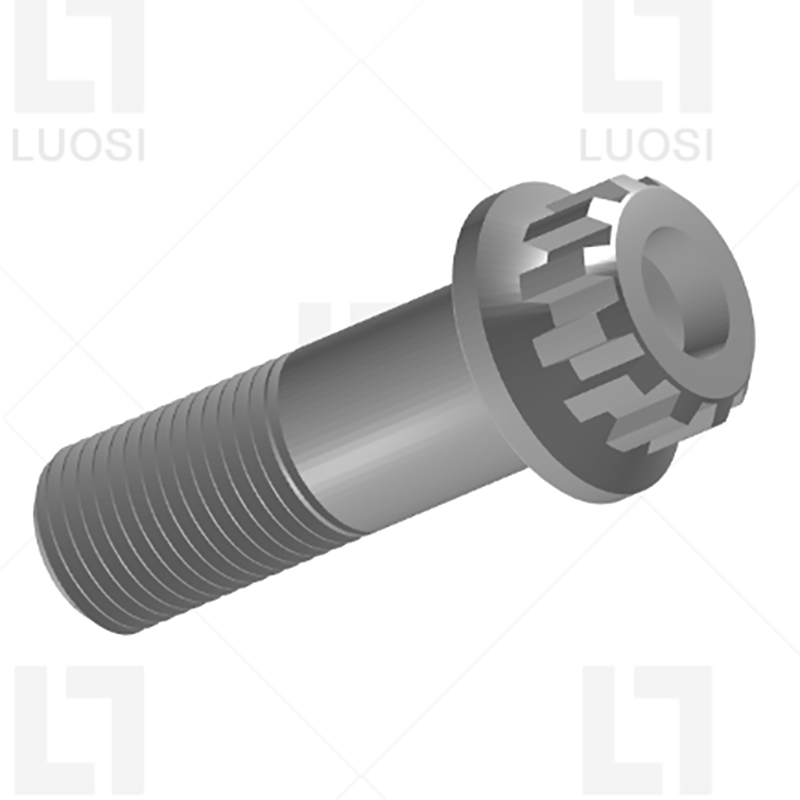

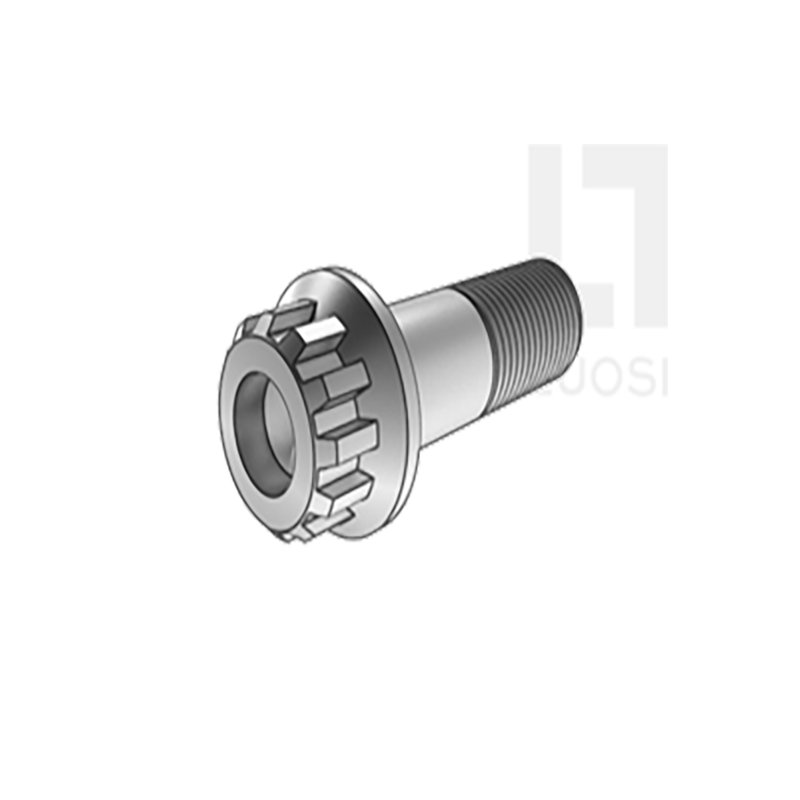

Глава клинастих вијака са 12 зубаца са прирубницом је дизајнирана са 12 зубаца, који се могу уклопити са одговарајућим насадним кључем. На његовом дну се налази прирубница попут заптивке, која може повећати површину контакта са спојеним материјалом.

Карактеристике производа

Вијци са 12 зубаца са прирубницом имају јединствену структуру од 12 зубаца и прирубнице. Утор са 12 зубаца пружа више тачака примене силе, чинећи операцију затезања прецизнијом и глатком. Прирубнице распршују притисак, побољшавају стабилност везе и спречавају отпуштање вијака.

Ови завртњи се могу повезати са кореном лопатице ветротурбине. Вијак сечива је подвргнут центрифугалној сили од 20 тона. Може да поднесе оптерећења. Зглобна глава може да издржи хидраулички обртни момент од 1000 Н·м. Прирубница може спречити пуцање корена композитног материјала услед микропомерања. Треба га заменити сваких пет година, а свако оштећено сечиво кошта чак 250.000 америчких долара.

Вијци са 12 зубаца захтевају одговарајуће шрафцигере. Они могу пренети огроман обртни момент без скидања, далеко бољи од шестоугаоних вијака. Уграђена прирубница функционише слично као заптивач, тако да можете уштедети на додатним компонентама. Веома је погодан за одржавање тешке опреме.

Вијци са 12 зубаца са прирубницом нису лаки за руковање. Већина људи нема сплине алате. Прирубнице могу да држе завртње фиксиране под вибрацијама и користе се на јавним машинама или железничким шинама где постоји опасност од крађе. За подручја са високом вибрацијом (компресори, генератори), могу се чврсто фиксирати. Сплајн драјвер неће изаћи. Опција назубљене прирубнице може угристи површину. Није потребна подлошка за закључавање.

Параметри производа

пон	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
дц мак	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
дц мин	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
к мак	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
к мин	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
х мак	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
х мин	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
б мин	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
д3 мак	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
д3 мин	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
в мин	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
дс мак	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
дс мин	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
д1 мак	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
д1 мин	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
д2 мак	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
д2 мин	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
н мак	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
н мин	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
р мак	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
р мин	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
