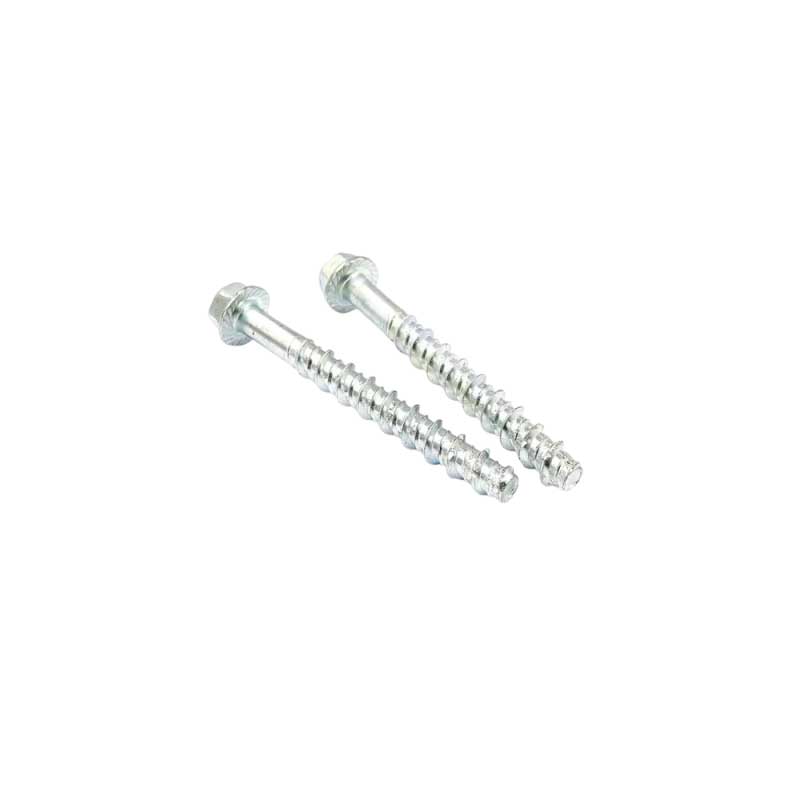

Сидрени вијак са шестоугаоном прирубницом, самонарезујућим бетоном

Фабрика Ксиаогуо има дугогодишње искуство у извозној трговини. Овај сидрени вијак са шестоугаоном прирубницом са саморезним бетоном покрива величине од М6 до М16. Током изградње, разуман момент затезања се мора контролисати како би се избегло скидање навоја и оштећење основног материјала. Материјали од угљеника и нерђајућег челика прилагођавају се различитим температурним условима, обезбеђујући сигурну и поуздану инсталацију.

Пошаљи упит

Опис производа

Следи увод у механичка својства и параметре уградње шестоугаоне прирубнице за самонарезивање сидрених вијака за бетон из Кине Ксиаогуо®.

1. Препоручени параметри инсталације

Називни пречник	Пречник бургије (мм)	Дубина бушења (мм)	Минимална дебљина подлоге (мм)	Минимални размак (мм)	Минимални размак (мм)	Обртни момент уградње (Н·м)
М6	6.0	45	80	45	60	8-12
М8	8.0	55	90	50	70	15-20
М10	10.0	70	110	60	85	30-40
М12	12.0	90	140	75	100	50-65
М16	16.0	115	180	95	130	90-110

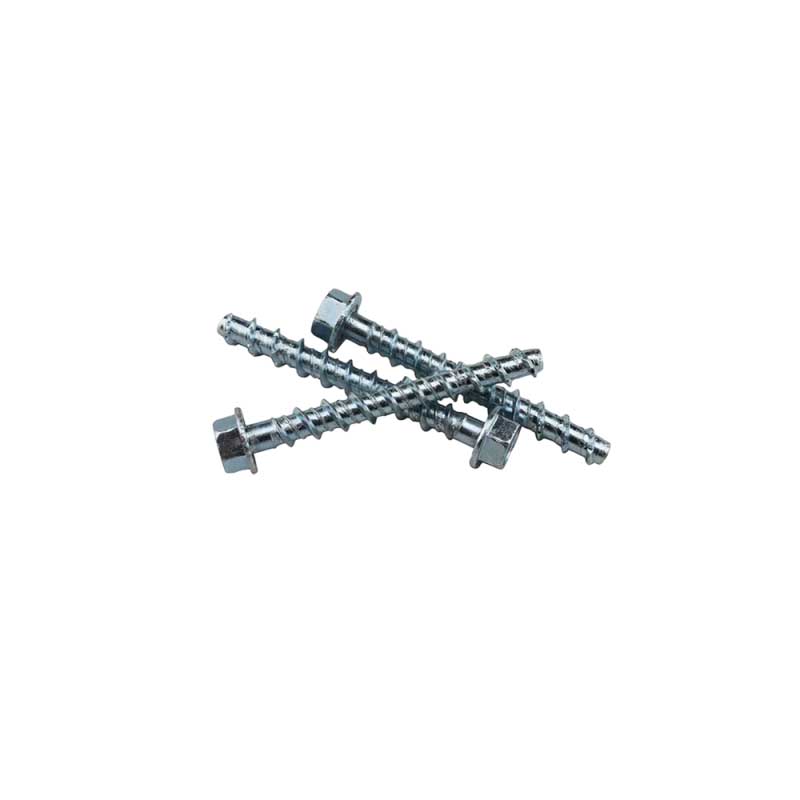

Hexagon Flange Self Tapping Concrete Anchor Bolt

Метода бушења: Користите чекић бушилицу у комбинацији са бургијом од тврде легуре.

Захтеви за чишћење: Користите ваздушну пумпу или усисивач за дување најмање 4 пута. Унутар рупе не би требало бити видљиве прашине.

Алати за уградњу: Ударни или момент кључ, са шестоугаоном наставком.

2. Захтеви за обртни момент и затезање

Инсталациони момент треба да буде у оквиру препорученог опсега. Недовољан обртни момент ће довести до неадекватног сидрења; превелики обртни момент може изазвати клизање навоја или локално оштећење бетона.

Након уградње, доња површина главе прирубнице треба да буде у блиском контакту са фиксном компонентом, а сидрени вијак са шестоугаоном прирубницом самоурезујућим бетоном не би требало да се окреће руком.

3. Ограничења животне средине и температуре

Применљива температура околине: Угљенични челик, електро-галванизовани премаз: -40°Ц до +80°Ц

Нерђајући челик може да издржи нешто више температуре до ≤ 120°Ц.

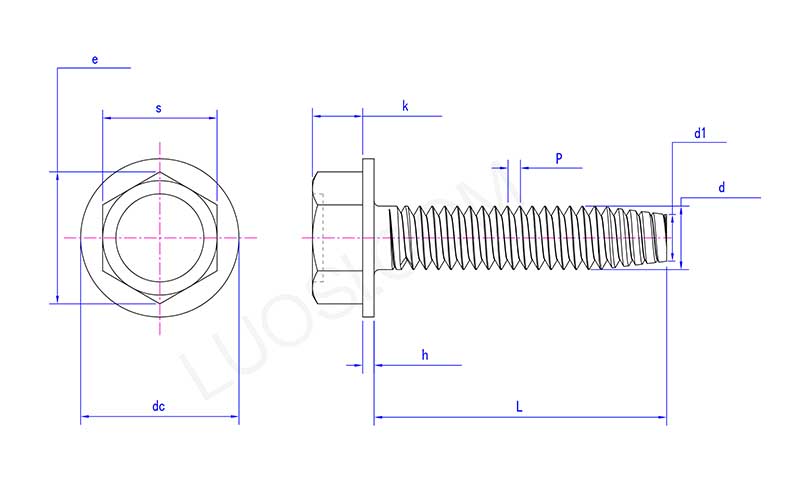

Hexagon Flange Self Tapping Concrete Anchor Bolt

пон	#2	#3
P	56	48
с мак	0.125	0.125
с мин	0.12	0.12
е мин	0.134	0.134
к мак	0.05	0.055
к мин	0.04	0.044
дц мак	0.166	0.177
де мин	0.154	0.163
х мак	0.016	0.016
х мин	0.01	0.01
д мак	0.086	0.099
д мин	0.0813	0.0938
д1	0.068	0.078

Уобичајене грешке и решења

Следе 4 најчешће грешке које ће се највероватније десити приликом уградње сидрених вијака са шестоугаоном прирубницом, заједно са одговарајућим решењима.

1. Пречник бургије је нетачан.

Перформансе: Коришћена је бургија 1-2 мм већег пречника од анкер вијка. Након што је анкер завртањ уврнут, олабавио се.

Разлог: Рупа је превелика, а навој не може да допре до унутрашњег зида рупе, што доводи до неефикасног захватања.

Исправан приступ: Користите бургију истог номиналног пречника као анкер вијак.

2. Недовољно чишћење рупе или непотпуно чишћење рупе

Перформансе: Отпор веома варира када се улази.

Разлог: Прашина се накупља унутар отвора, спречавајући навој да се закачи.

Исправан поступак: Након бушења, удувајте ваздух најмање 4 пута док се у ваздуху не ослободи очигледна прашина. Алтернативно, можете користити усисивач.
