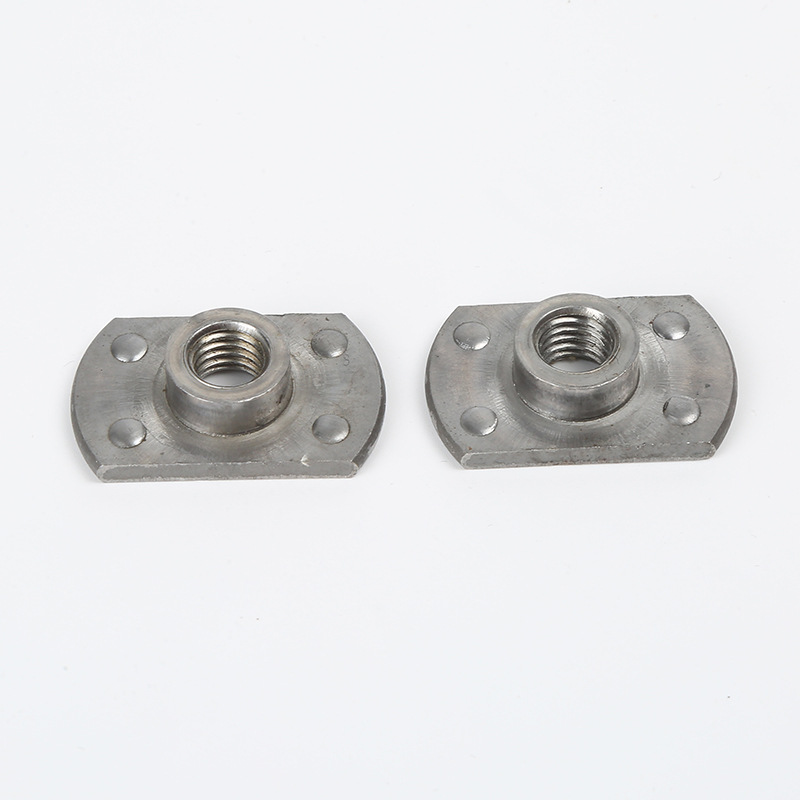

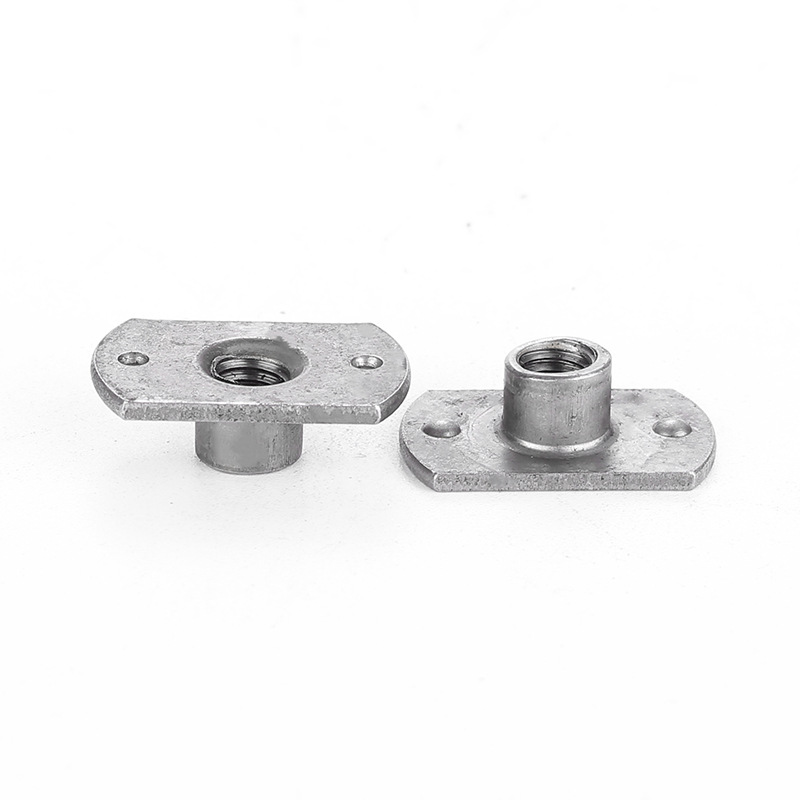

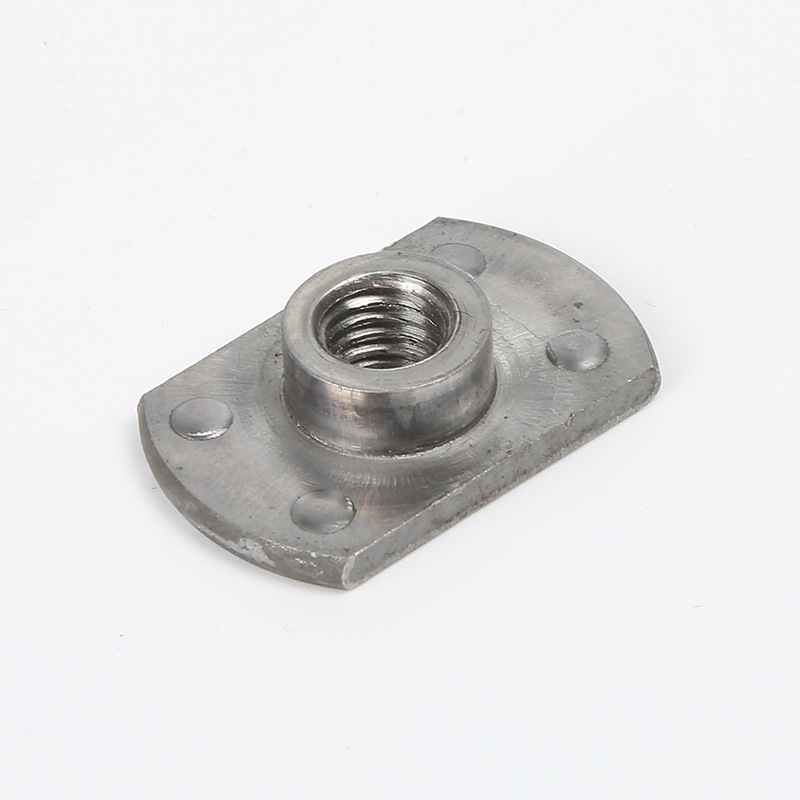

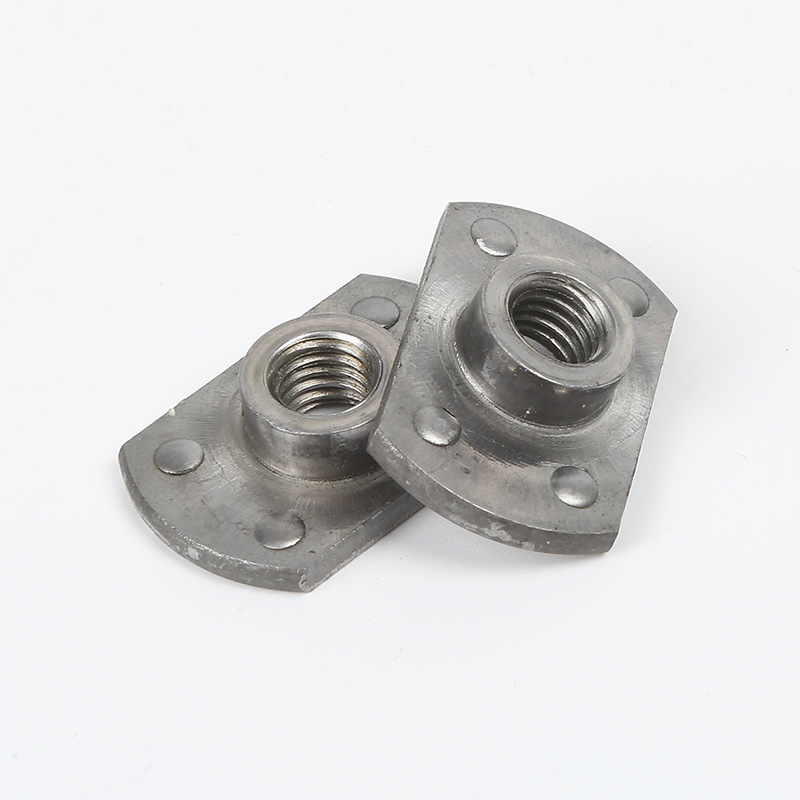

Интеграл Т Стиле Вард Матице имају стандардне величине засноване на М4, М5, М5, М6, М8, 1/4 "-20, 5/16" -18-као и пречника прирубнице, укупне висине, висине пројекције и дизајном ногу.
Постоје кључни стандарди које слиједе, попут ИСО 10511, ДИН 928 (користили су пуно у Европи) и различитим спецификацијама произвођача аутомобила. Димензије се чувају како би се осигурало да заваривање функционише истовремено, нити се правилно уклапају и они се постављају.
Бирање матице за заваривање на стилу праве величине за дебљину металног лима је заиста важан. Сигурно је да је заваривач јак и зглоб се добро држи.
Једном када су инсталирани орасни ораси за заваривање у стилу Т, не треба им много одржавања. Пре употребе, само их складишти негде суве и држите уља или га гунните са њима - оне се могу убрзати са заваривањем.
Главна ствар је исправно поставке заваривања: струја, време, притисак. То осигурава да је заваривач јак и доследан. Колико добро држе временом највише зависе од тога колико је добар почетни заваривач и да ли је материјал или површински третман тачно за то где се користе.
Ако су правилно заварени, интегрални ораси за заваривање т стила остају стални, без решења навоја без икаквих навоја све док се користи цела скупштина.
Пон | М4 | М5 | М6 | М8 | М10 | М12 |
P | 0.7 | 0.8 | 1 | 1 丨 1.25 | 1.25 丨 1.5 | 1.5 丨 1.75 |
ДК Мак | 20.5 | 20.5 | 23.7 | 23.7 | 31 | 33.2 |
Дк мин | 19.5 | 19.5 | 22.3 | 22.3 | 29 | 30.8 |
с мак | 12.25 | 12.25 | 14.3 | 14.3 | 19.4 | 21.5 |
С мин | 11.75 | 11.75 | 13.7 | 13.7 | 18.6 | 20.5 |
ДС Мак | 5.9 | 6.7 | 8.3 | 10.2 | 13.2 | 15.2 |
Дс мин | 5.4 | 6.2 | 7.8 | 9.5 | 12.5 | 14.5 |
к мак | 5.9 | 6.9 | 7.5 | 9 | 10.6 | 11.8 |
К мин | 5.1 | 6.1 | 6.5 | 8 | 9.4 | 10.2 |
Х Мак | 1.4 | 1.4 | 1.85 | 1.85 | 2.3 | 2.3 |
Х мин | 1 | 1 | 1.35 | 1.35 | 1.7 | 1.7 |
Д2 Мак | 6.9 | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 |
Д2 мин | 6.7 | 6.7 | 8.7 | 10.7 | 12.7 | 14.7 |
Х2 Мак | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 |
х2 мој | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 |
Д0 Мак | 3.25 | 3.25 | 3.25 | 3.25 | 4.05 | 4.05 |
д0 ми | 2.75 | 2.75 | 2.75 | 2.75 | 3.55 | 3.55 |
Х1 Мак | 0.6 | 0.6 | 0.6 | 0.6 | 0.7 |
0.7 |
Х1 мин | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 |
0.5 |
Д1 Мак | 15.2 | 15.2 | 17.25 | 17.25 | 22.3 |
24.3 |
Д1 мин | 14.8 | 14.8 | 16.75 | 16.75 | 21.7 | 23.7 |
Строго смо о квалитетним чековима кроз све прављење матица за заваривање у стилу. То значи провјеравање материјала када уђу, мере ствари попут нити и висине пројекције у различитим корацима производње и ради тестова који пробијају делове да би проверили снагу заваривања, колико обртни момент који могу да предузму и отпорност на то. Такође провјеравамо површинску завршну обраду и узорак финалних серија помоћу АКЛ стандарда.
Користимо контролу статистичког процеса да бисте били сигурни да сваки т-стил орах остане доследан и испуњава спецификације.
