Вијак за урезивање са попречним удубљењем

Ксиаогуо® Пан хеад укрштени вијак за урезивање у Кини се широко користи у намештају, аутомобилским деловима и склапању електричних уређаја. Дизајн погона олакшава инсталацију Са својим дизајном навоја и конусним врхом, не захтева претходно урезивање. Постиже сигуран ефекат закључавања и ефикасно спречава отпуштање.

Пошаљи упит

Опис производа

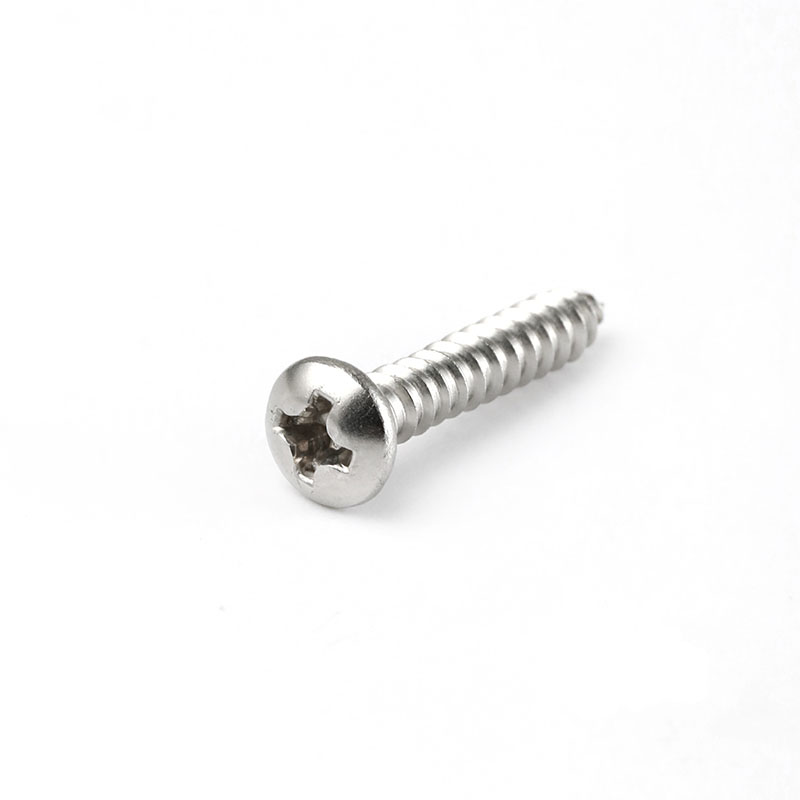

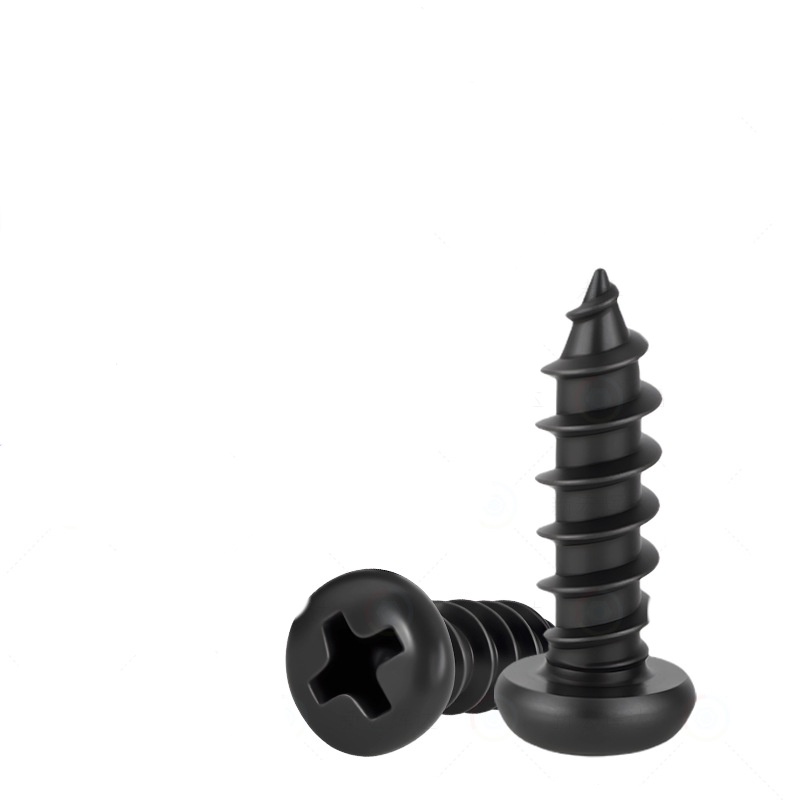

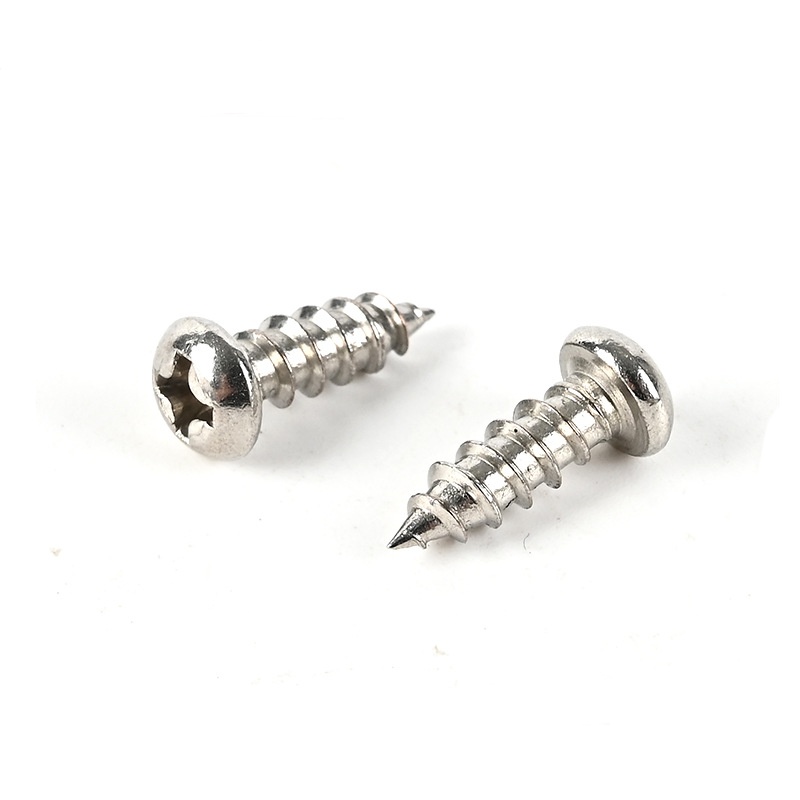

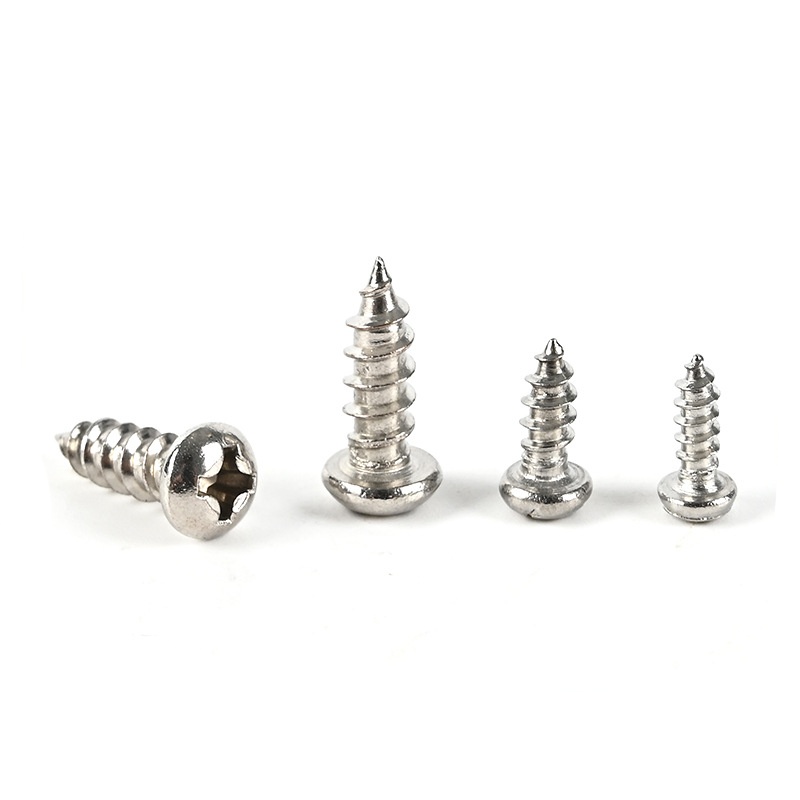

Завртњи са укрштеним удубљењем са пан главом од произвођачаКсиаогуо®је веома чест тип завртња. Глава му је у облику равног диска, са жлебом у облику крста. Овај жлеб се може затегнути помоћу крстастог одвијача. Његова најизразитија карактеристика је то што не захтева претходно бушење навоја на радном предмету - све што треба да урадите је да избушите рупу одговарајуће величине у металној плочи, пластичном делу или дрвету и једноставно је зашрафите.

Аутоматски ће "урезати" одговарајуће унутрашње навоје у рупу и сигурно захватити. Вијци за урезивање са попречним удубљењем са пан главом се широко користе у конструкцији електричних кућишта, аутомобилских ентеријера, монтажи намештаја и брзом повезивању хардверских компоненти. Посебно су погодни за ефикасну уградњу помоћу електричних одвијача на линијама за масовну производњу.

Pan Head Cross Recess Tapping Screw

Принцип рада

Принцип рада завртња за урезивање са попречним удубљењем са пан главом заснива се на металној пластичној деформацији или благом резању, у зависности од својстава материјала који се спајају и дизајна репа завртња.

Префабрикована доња рупа

Пре употребе вијака за самопрезивање, у спојеној компоненти мора се избушити или пробушити пилот рупа. Функција доње рупе је да води завртње и контролише простор за проток материјала.

Формирајте унутрашњи навој

Када се завртањ за урезивање са попречним удубљењем окреће и аксијално напредује, конусни врх први улази у доњу рупу, изазивајући благо проширење отвора рупе. Пошто је навој већи од пречника доње рупе, зупци навоја ће вршити радијалну компресију на материјалу зида рупе.

Закључавање фазе

Када је завртањ потпуно уметнут, жлеб са навојем формиран компресијом или сечењем је у равни са навојем завртња. Повезани материјал се подвргава лаганом одбијању унутар границе еластичности, чврсто хватајући навоје завртња и стварајући огроман отпор трења. Ова сила трења делује на њих истовремено, спречавајући да се спољни вибри подвргну сопственом или спољном вибру.

Pan Head Cross Recess Tapping Screw

ФАК

（1）У коју дебљину челичних плоча може да се уврне?

Препоручује се да дебљина спојених челичних плоча не буде већа од номиналног пречника шрафова. Меки материјали као што су пластика и дрво могу се на одговарајући начин згуснути.

（2）Зашто се осећа као да постоји велики обртни моменат приликом увртања, па чак и изазива ломљење ексера?

Могући узроци и решења:

Доња рупа је премала → Треба је на одговарајући начин повећати

Превелики обртни момент уградње → Смањите брзину ротације

（3）Која је ваша минимална количина поруџбине (МОК)?

Стандардна спецификација масовног МОК завртња за урезивање са попречним урезима је приближно 10.000 - 50.000 комада.

Pan Head Cross Recess Tapping Screw

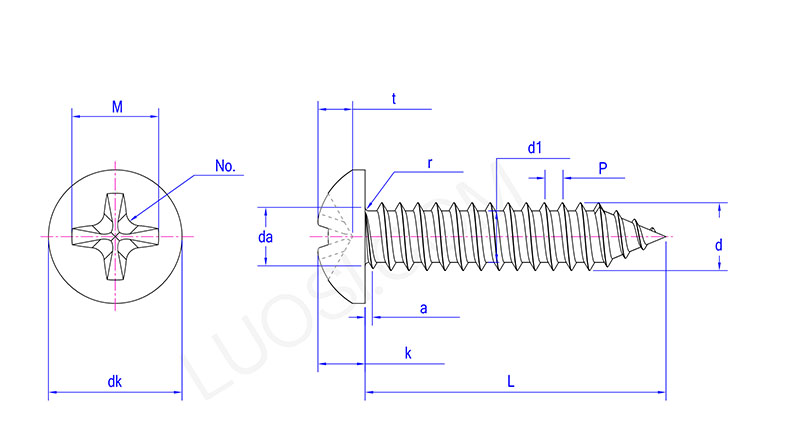

пон	СТ2.2	СТ2.9	СТ3.5	СТ4.2	СТ4.8	СТ5.5	СТ6.3	СТ8	СТ9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
а мак	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да мак	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
дк мак	4	5.6	7	8	9.5	11	12	16	20
дк мин	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
к мак	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
к мин	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
р мин	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
бр.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
т мин	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
т мак	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
д1 мак	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
д1 мин	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
д мак	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
д мн	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
