Перманент Цлинцхинг Нут

Ксиаогуо® снабдева есенцијалне причвршћиваче широм света. Перманентна клинч матица је трајни причвршћивач дизајниран за танке лимене материјале. Ако сте заинтересовани, можемо вам пружити бесплатне узорке.

Модел:QIB/IND CLA

Пошаљи упит

Опис производа

Трајна клинч матица је трајни причвршћивач који се користи за лим. За разлику од обичних навртки којима је потребно заваривање или урезивање навоја, може се брзо инсталирати силом притиска, стварајући снажно, поуздано место са навојем за причвршћивање ствари. Има прецизно израђен пилот и назубљену дршку. Када се уграде, ови делови померају материјал у који се стављају, формирајући браву.

Ово избегава термичку деформацију, елиминише додатне кораке и значајно смањује време и трошкове монтаже. Ова технологија је идеална за производњу великог обима која захтева ефикасна и робусна решења за причвршћивање и користи се у широком спектру индустрија.

Предности производа:

Главна ствар у вези са трајним клинч навртком је да може да формира трајну, јаку везу директно у дуктилном лиму или плочама од обојених гвожђа без потребе за претходно избушеним навојима. Када га инсталирате, преса гура трајну матицу за причвршћивање у материјал. Његов специфичан облик чини да се метал око њега креће и тече у удубљење у облику прстена (попут утора или жлеба) испод главе и/или око дршке.

Добијена јака механичка брава ефикасно се одупире силама ротације и извлачења. Ова технологија такође производи уметак навоја високе чврстоће који је отпоран на вибрације, пружајући јаку и поуздану основу за вијчану везу.

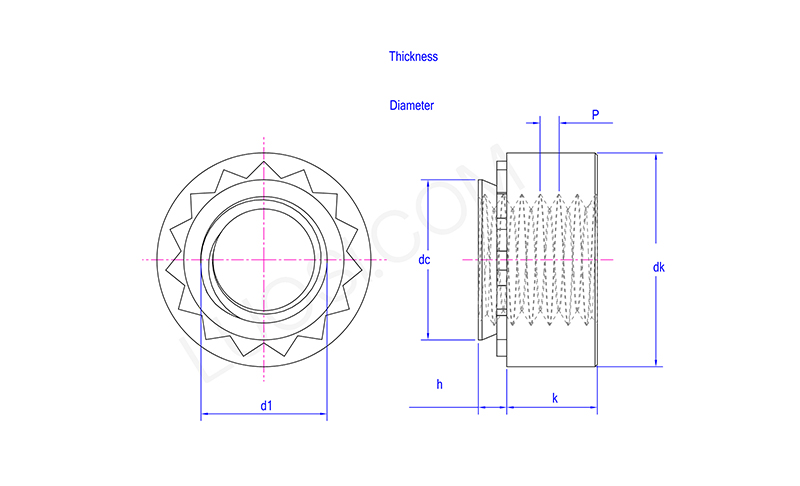

пон	М2-1	М2-2	М3-1	М3-2	М3.5-1	М3.5-2	М4-1	М4-2	М5-1	М5-2	М6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
дц мак	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
дк мин	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
дк мак	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
к мин	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
к мак	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
х кодер	1	2	1	2	1	2	1	2	1	2	1
х мак	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Дебљина монтажне плоче мин	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Пречник монтажних рупа мин	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Пречник монтажних рупа Макс	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
д1	М2	М2	М3	М3	М3.5	М3.6	М4	М4	М5	М5	М6

Који су главни начини квара за трајне клинч навртке?

Трајне клинч навртке могу пропасти на неколико главних начина. Један је извлачење - када матица изађе право из лима. То се често дешава ако клинч није довољно дубок или ако навртка није одговарајућа за дебљину лима. Други се окреће - када се матица окреће у листу, обично зато што зупци не захватају довољно добро. Навоји изнутра се такође могу скинути.

Одабиром праве матице и исправним постављањем инсталације спречавају се ови проблеми.
