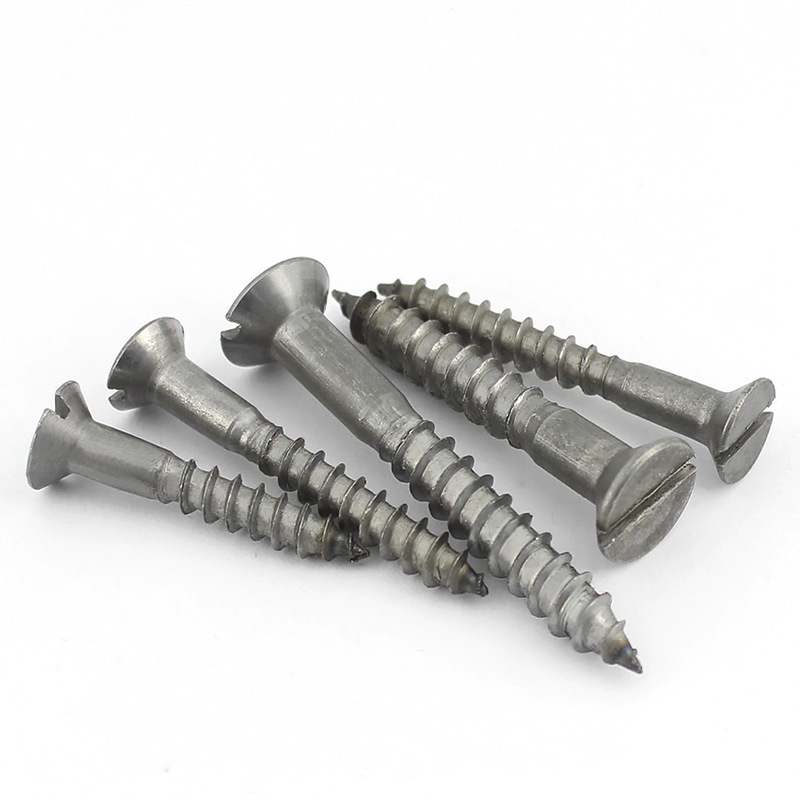

Самоурезни вијак за дрво са упуштеном главом

Самоурезујући вијак за дрво са упуштеном главом произведен у фабрици Ксиаогуо®, може да стоји потпуно у равни са дрветом када се користи са одговарајућим упуштеним сврдлом. На овај начин део за причвршћивање остаје скривен и чини да готови предмети изгледају уредно.

Пошаљи упит

Опис производа

Самоурезујући вијак за дрво са упуштеном главом са прорезима је тип причвршћивача за обраду дрвета са конусном главом (са углом конуса од 90°) и жлебом са прорезом на врху. Глава се може потпуно уметнути у претходно изрезане конусне рупе у дрвету, а након затезања, глава ће бити у равни или мало нижа од површине дрвета. Тело завртња има дубоке и грубе навоје од дрвета, а реп је конусно зашиљена глава. Може се директно зашрафити у дрво (за тврдо дрво или велике пречнике, препоручљиво је претходно избушити рупу). Овај самоурезујући вијак са упуштеном главом погодан је за спајање и причвршћивање дрвених производа који захтевају равну површину и без изложених глава.

енглески назив	Самоурезни вијак за дрво са упуштеном главом
Заједнички стандарди	ДИН 97
Тип главе	Удубљена / равна глава
Тип слота	Слоттед
Врста нити	Дрвени конац (груби корак, дубоки корак)
Образац за савет	Конусни самобушећи врх главе

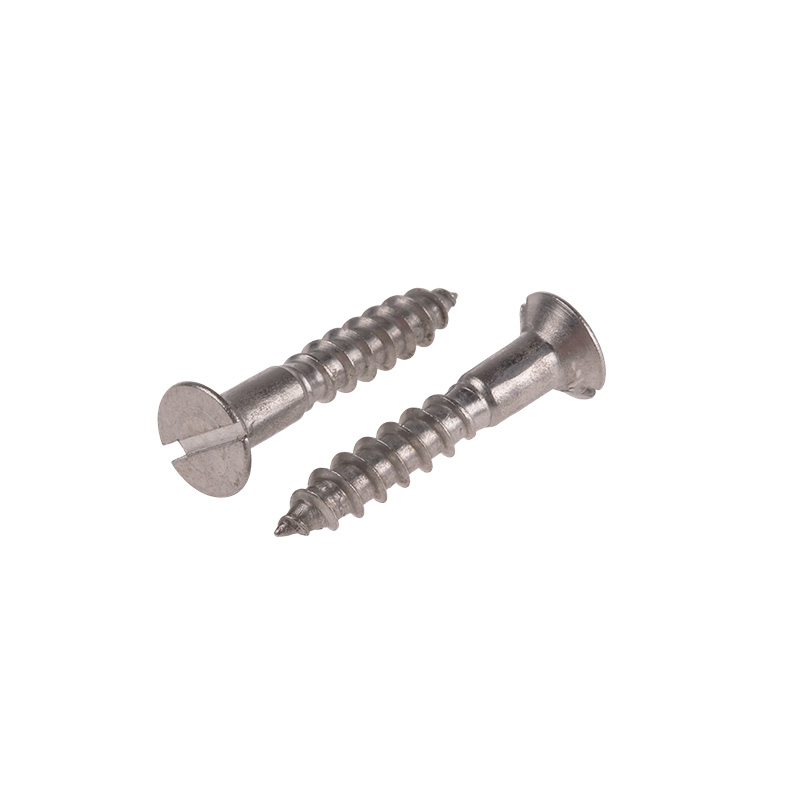

Slotted Countersunk Head Wood Self Tapping Screw

Структурне карактеристике

Карактеристике структуре дрвеног завртња са упуштеном главом са прорезима биће представљене у пет делова.

Структура главе

1. Облик главе: Коничан, као облик левка, обично са углом конуса од 90°. Горња површина главе је равна, а бочне стране су нагнуте.

2. Димензија главе: Спољни пречник главе је око 1,8 до 2,2 пута већи од пречника навоја, а висина главе је око 0,5 до 0,6 пута пречника навоја.

3. Употреба главе: Након причвршћивања овог завртња за дрво са упуштеном главом, цела глава завртња се уклапа у унапред направљену конусну рупу на дрвету. Остаје у равни или мало испод површине дрвета и неће вирити.

Дизајн равног слота

1. Тип погона је прави прорез. Жлеб иде право од средине ка обе стране.

2. Ширина прореза се креће од 0,6 мм до 2,0 мм, дубина прореза је од 0,3 мм до 0,8 мм. Оба краја прореза су направљена са заобљеним угловима.

3. Карактеристике утора: Може се покретати најчешћим одвијачем са равном главом.

Структура штапа

1. Облик штапа: Подијељен је на типове пуног навоја и дјелимичног навоја.

Структура нити

1.Тип навоја: Типични дрвени навој, а не уобичајени механички навој.

2.Профил: Угао профила зуба је приближно 60°, али врх зуба је веома оштар, а база зуба има глатки прелаз лука.

3. Размак између зуба: релативно широк.

Структура врха

1. Облик врха: Конусни врх, са конусом од приближно 30°–45°. Врх није изузетно оштар; уместо тога, има веома малу равну површину или округлу главу.

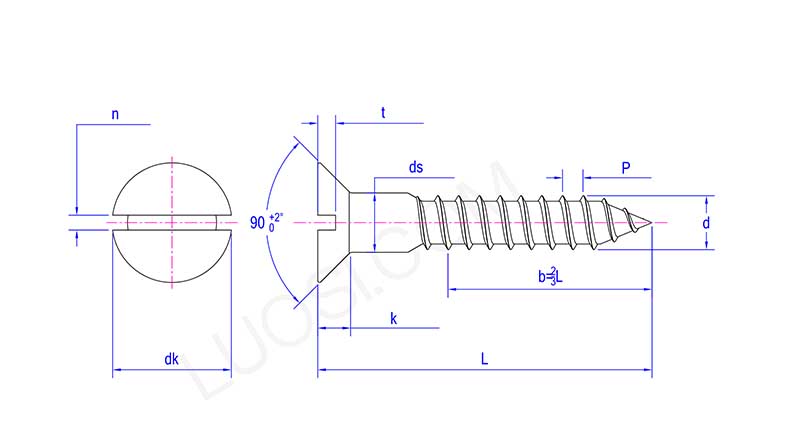

Slotted Countersunk Head Wood Self Tapping Screw

пон	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
дс мин	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
дс мак	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
дк мак	5	6	7	8	9	10	11	12	14	16	20
дк мин	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
к мак	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
н мин	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
н мак	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
т мак	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
т мин	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
