Тип УР пројекцијски заварени клинови

Тип УР штрцаљки за заваривање произведен од стране добављача Ксиаогуо® су у складу са стандардима ИФИ 148-4-2002. У производним погонима се обично користе за спајање дебелих металних компоненти, а сигурно заваривање ових компоненти је од виталног значаја. Можемо понудити бесплатне узорке.

Модел:IFI 148-4-2002

Пошаљи упит

Опис производа

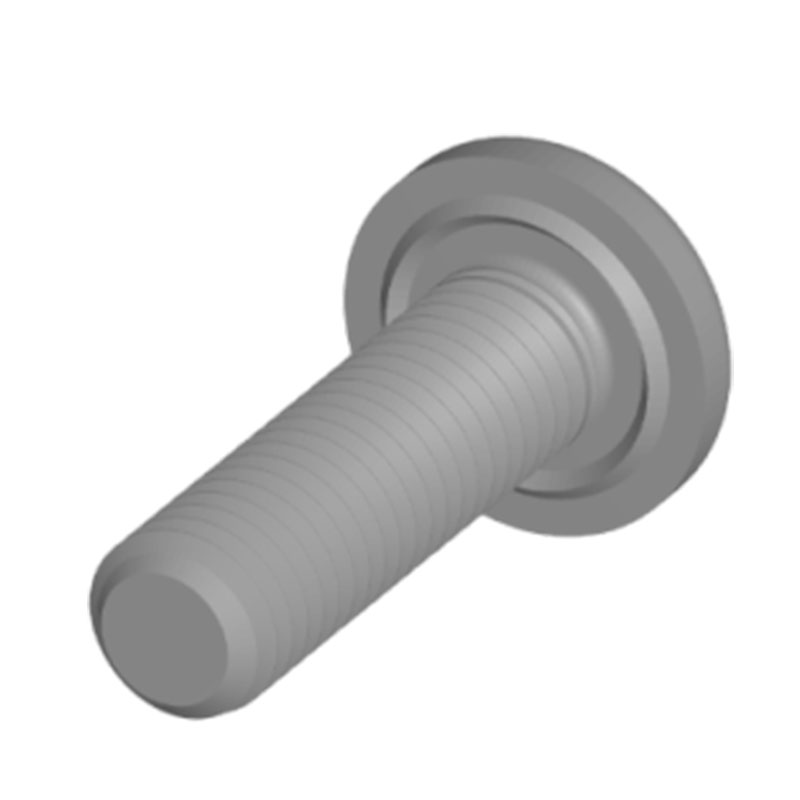

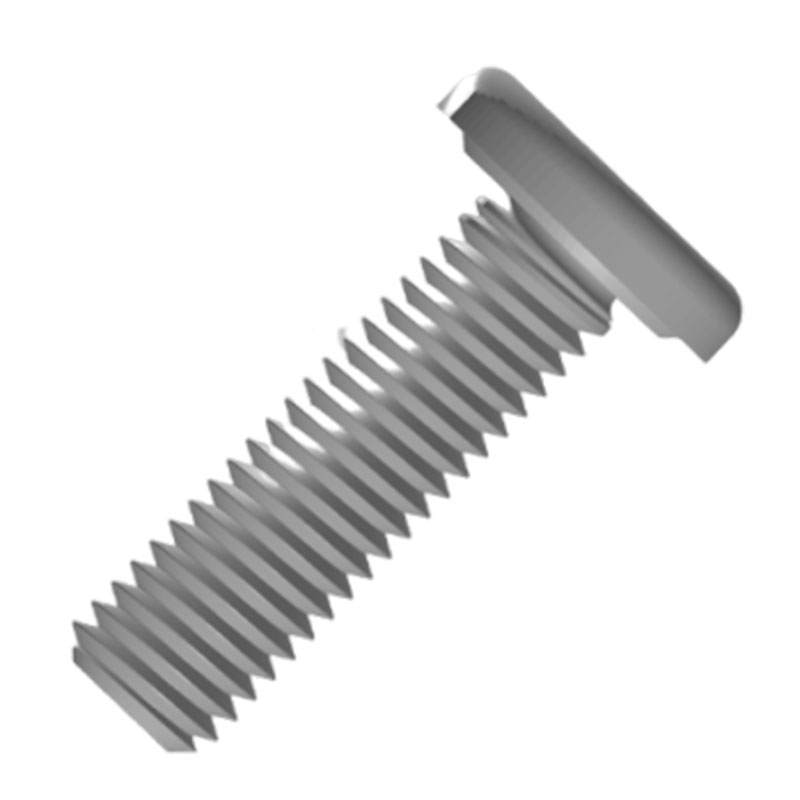

Тип УР пројекције заварених вијака имају велики кружни равни облик главе, са глатком и равном површином, што може повећати површину контакта са површином спојене компоненте. Често се користе у спајању танких плоча и декоративних компоненти.

Карактеристике производа

Завртњи са потпуно навојем са овалним врхом у суштини имају навоје који пролазе кроз цео клин, са једним крајем који се постепено сужава до овалне главе. То је као водич, који глатко води клинове у рупе током уградње. То значи да је мања вероватноћа да ћете оштетити навоје на деловима, посебно када радите ручно или у уским просторима. Користите стандардну матицу на другом крају.

Након што је заваривање завршено, вијци за заваривање типа УР формирају везу високе чврстоће са радним предметом, способну да издрже велике затезне силе, силе смицања и вибрације. Чак и током дуготрајне употребе, када је изложен спољним силама или вибрацијама опреме, мало је вероватно да ће се олабавити или отпасти, као што је заваривање чворова везе између челичних греда и челичних стубова у грађевинским челичним конструкцијама, што може осигурати стабилност грађевинске конструкције.

Тачност обраде навоја УР пројекцијских заварених вијака је висока. Чврсто и глатко се уклапају са стандардним наврткама или компонентама са унутрашњим навојем и неће бити проблема као што су лепљење или клизање навоја током уградње. Ово осигурава да се накнадна инсталација других компоненти може завршити са лакоћом и прецизношћу, чиме се побољшава укупни квалитет монтаже.

Тип УР пројекције заварених вијака су веома лаки за руковање и не захтевају сложен процес позиционирања. Током процеса заваривања, посебан подигнути дизајн на његовој глави омогућава брзо приањање на комад заваривања. Када се опрема за заваривање укључи, подигнути део се брзо топи, чврсто заварујући клин на комад за заваривање. Ово значајно смањује време инсталације и повећава ефикасност производње.

Параметри производа

Type UR projection weld stud parameter

пон	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
дк мак	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
дк мин	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
к мак	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
к мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
д1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
х мак	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
х мин	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
р мак	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
