Метричке шестоугаоне матице за отпорно пројекцијско заваривање

Метричке шестоугаоне матице за отпорно пројекцијско заваривање су величине у метричким јединицама и посебно су дизајниране за отпорно тачкасто заваривање. Током процеса заваривања, мале избочине ће се истопити и повезати са металом. Добављачи Ксиаогуо® могу да обезбеде бесплатне узорке.

Модел:BS 7670-1-4-1993

Пошаљи упит

Опис производа

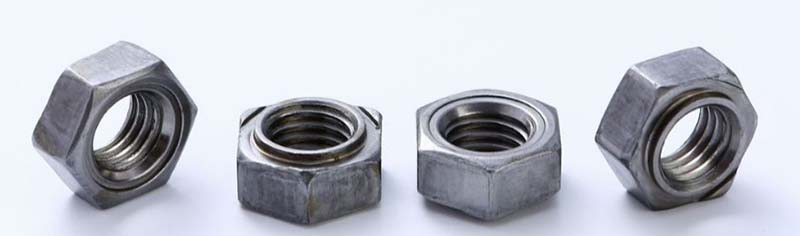

Метричке шестоугаоне матице за отпорно пројекцијско заваривање имају шестоугаони облик, због чега је погодно користити кључ за затезање. На једној страни матице налази се неколико истурених малих лемних места, док су на другој страни стандардне метричке рупе са навојем.

Детаљи о производу

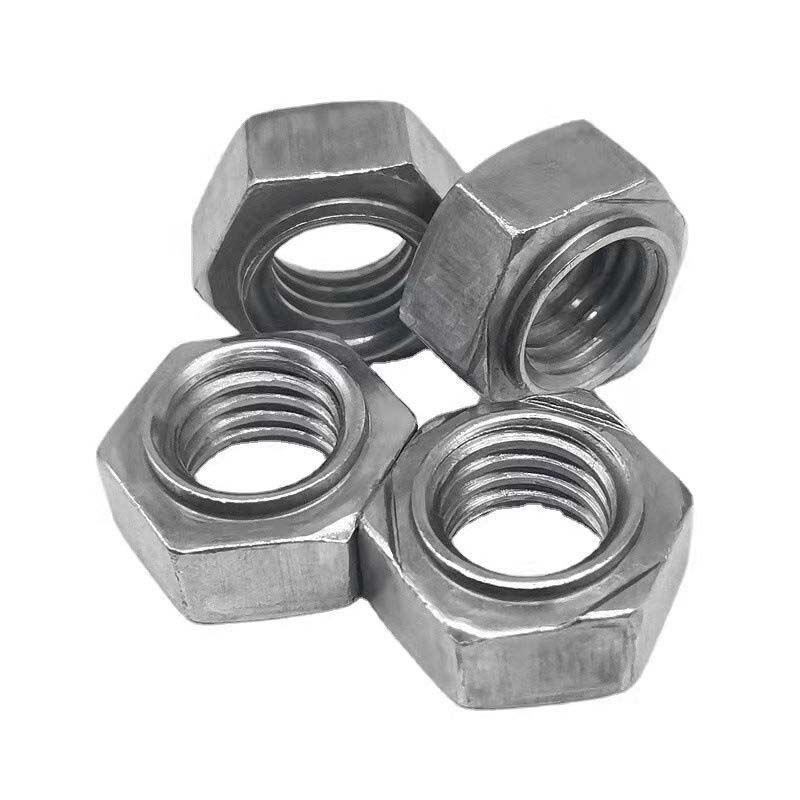

Шестерокутне матице за заваривање метричке пројекције отпора имају мале избочине на дну. Када се електроде за заваривање притисну надоле, струја тече кроз ове избочине, тренутно топи избочине и спаја матицу са металном плочом испод. Овај процес је брз и аутоматизован и веома је погодан за велике производне линије у аутомобилској индустрији или индустрији кућних апарата.

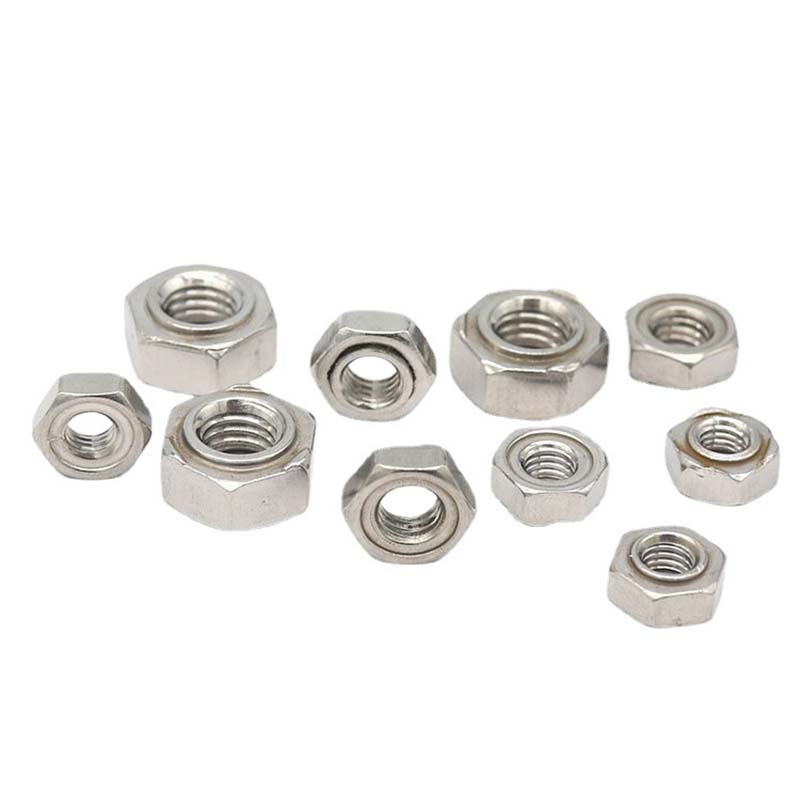

Метричке шестоугаоне матице за величине поклопца за пројекцију отпора као што су М6, М8 и М10. Висина (на пример, 1,0 или 1,25) мора да одговара вашим вијцима. Величина шестоугаоне матице (на пример, шестоугаона матица за М6 је 10 милиметара) одређује потребан кључ за следећи корак.

пон	М3	М4	М5	М6	М8	М10	М12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
д1 мак	4.47	5.97	6.96	7.96	10.45	12.45	14.75
д1 мин	4.395	5.895	6.87	7.87	10.34	12.34	14.64
и мин	8.15	9.83	10.95	12.02	15.38	18.74	20.91
х мак	0.55	0.65	0.7	0.75	0.9	1.15	1.4
х мин	0.45	0.55	0.6	0.6	0.75	1	1.2
х1 мак	0.25	0.35	0.4	0.4	0.5	0.65	0.8
х1 мин	0.15	0.25	0.3	0.3	0.35	0.5	0.6
с мак	7.5	9	10	11	14	17	19
с мин	7.28	8.78	9.78	10.73	13.73	16.73	18.67
Х мак	3	3.5	4	5	6.5	8	10
Х мин	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

За отпорно пројекцијско заваривање, одржавајте површину чистом када користите метричке шестоугаоне матице. Уље или рђа могу оштетити завар. Уверите се да су електроде поравнате и у добром стању. Оштећене електроде могу довести до лошег заваривања. Обратите пажњу на „прскање“ (летеће варнице), што обично указује на грешку у подешавању и завар можда није сигуран.

Карактеристике производа

Метричке шестоугаоне матице за отпорно заваривање обезбеђују већи обртни момент приликом затезања или отпуштања вијака, обезбеђујући несметан, лак рад без клизања. Они такође обезбеђују уредно поравнате тачке заваривања и равномерну расподелу топлоте током заваривања. Чврсто пријањају за заварене компоненте, стварајући сигурну везу.

Metric hex nuts for resistance projection welding
