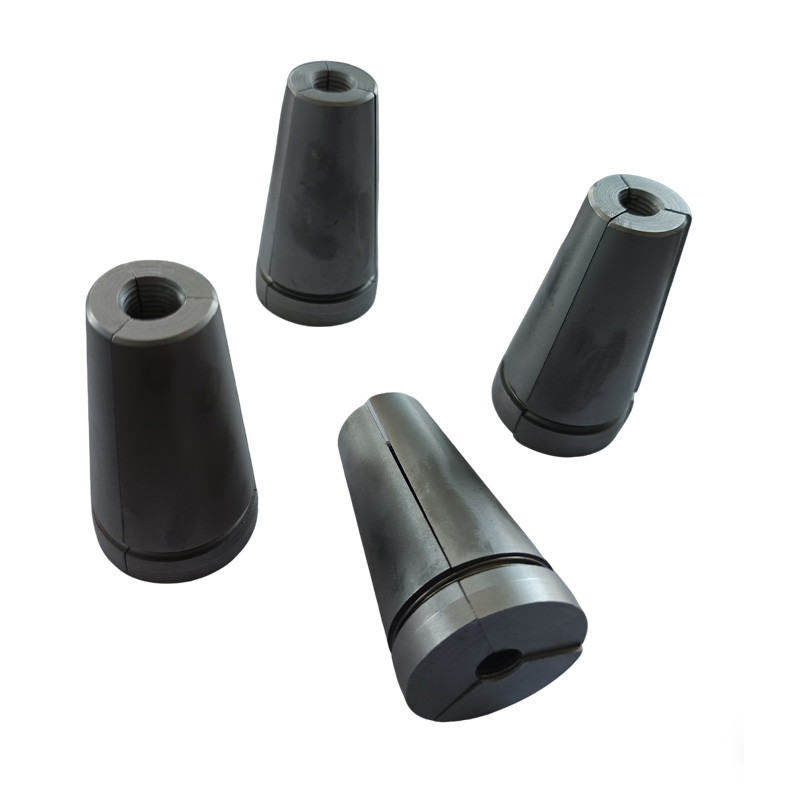

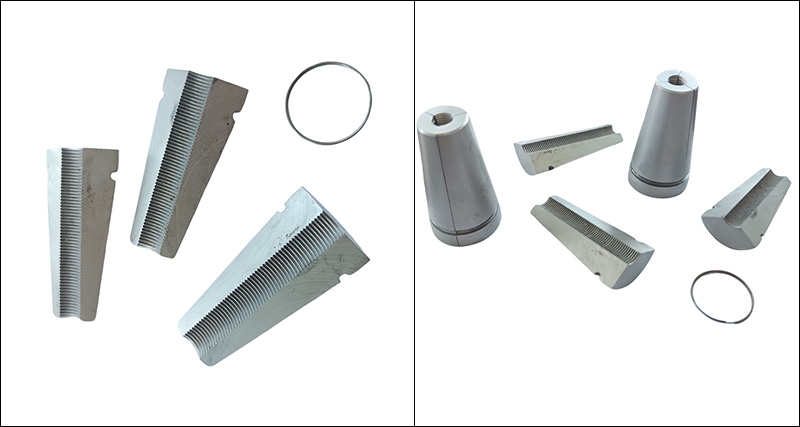

Сидрени клинови са затезањем

Кључне перформансе

Перформансе сидрених клинова са накнадним затезањем директно одређују структурну сигурност и издржљивост великих пројеката као што су мостови и зграде. Одабиром Ксиаогуо®, добићете поуздану гаранцију која може да издржи најстроже стандарде.

（1）Ефикасност анкерисања статичког оптерећења

Коефицијент ефикасности ηа ≥ 0,95

Да ли систем за сидрење може ефикасно да искористи пуну снагу челичних нити

（2）Крањи укупни напон

εапу ≥ 2,0%

Мери дуктилност система сидрења у крајњем стању како би се спречио крхки лом

(3) Перформансе замора

Нема квара након 2 милиона циклуса учитавања

Обезбеђује да конструкција, као што су мостови и стубови ветротурбина, који су изложени дуготрајним динамичким оптерећењима, неће пропасти услед замора.

(4) Губитак трења у области сидрења

Укупан губитак на отвору сидра + отвор трубе ≤ 6%

Смањује губитак ефективног преднапрезања изазваног трењем, утичући на ефикасност затезања и контролу трошкова.

（5）Величина повлачења клинастог блока

Сидро са ниским увлачењем ≤ 0,5 мм; Обично анкер ≤ 6мм

Ово директно утиче на тачност успостављања преднапрезања. Што је увлачење мање, то је мањи губитак преднапрезања током успостављања.

(6) Захтеви за тврдоћу:

Сидрени клинови са затезањем: ХРЦ 58-65; Сидрена плоча: ХБ ≥ 251

Уверите се да је површина делова отпорна на хабање и да се неће деформисати или срушити под великим притиском.

Класификација

Сидрени клинови се могу даље класификовати у многе типове. Главни критеријуми класификације заснивају се на броју комада, облику унутрашњих зуба и облику спољашњег конуса. Одговарајуће структурне карактеристике и употреба

【1】број комада

（1）Дводелни

Структурне карактеристике: Две симетричне клинасте стезне плоче, када се комбинују, формирају кружну рупу у средини

Типичне примене: Трајно радно сидро, за једнократну употребу

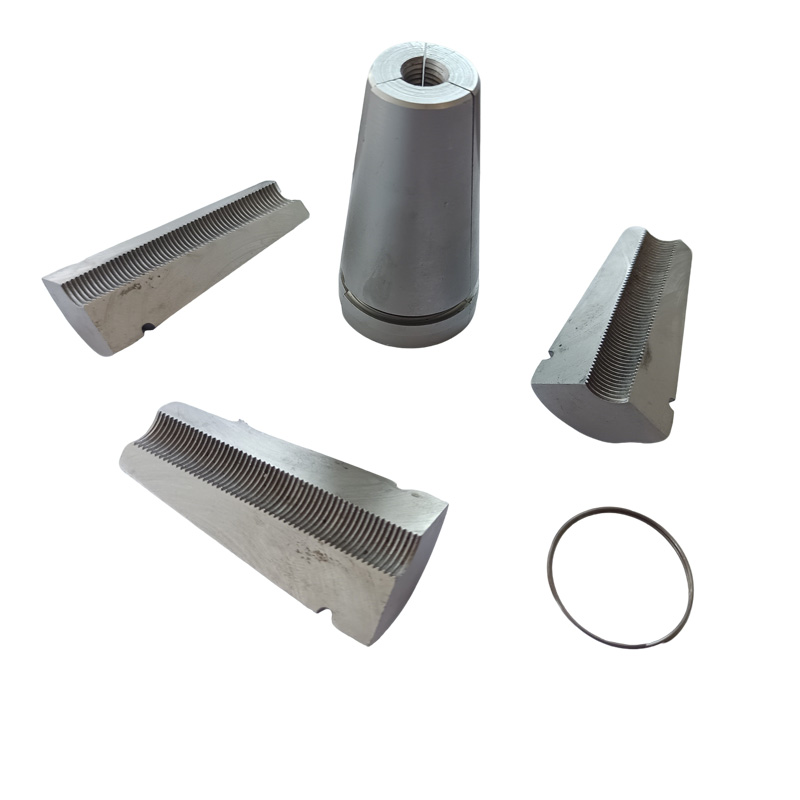

（2） Троделни

Структурне карактеристике: Три клинасте стезне плоче равномерно подељене, са празнинама између њих, захтевају опругу за координацију

Типичне примене: Сидро за алат, за вишекратну употребу

【2】облик унутрашњих зуба

（1）Кружни зуби

Карактеристике: Сидрени клинови са затегнутим затезањем имају више независних кружних избочених зуба, са оштрим врховима зуба.

Применљиве челичне нити: Стандардна челична врпца (1×7 структура)

(2) Спирални навој

Карактеристике: Континуирани спирални унутрашњи навој

Применљиве челичне жице: сноп челичне жице високе чврстоће или специјално претходно напрегнуто ојачање

（3）Тип комбинације

Карактеристике: ободни зуби + уздужни жлебови

Применљиве челичне жице: Побољшава уклањање струготине и перформансе захвата

【3】облик спољашњег конуса

（1）Једна конусна површина

Карактеристике конусне површине: Цела површина има један конус (најчешћи)

（2）Двострука конусна површина

Карактеристике коничне површине: постоји прелаз под малим углом близу великог краја, побољшавајући расподелу сила

（3）Са одељком за вођење

Карактеристике коничне површине: Цилиндрични водећи део се протеже од малог краја, олакшавајући почетно уметање
