Навртке са упуштеном главом са глатком површином

Глатке навртке са упуштеном главом су решење које су одредили инжењери када су потребни глатка површина и поуздана, трајна тачка сидрења са навојем – и као наменски произвођач затварача, Ксиаогуо® улаже велика средства у истраживање и развој како би створио управо такве иновативне дизајне затварача који решавају проблеме.

Модел:GB/T 17880.2-1999

Пошаљи упит

Опис производа

Када посматрате матице са заковицама са упуштеном главом са глатке површине, прво што ћете приметити су њихове конусне главе - чији је унутрашњи угао стандардних 100 степени или 120 степени. Овај облик омогућава да навртке буду савршено у равни са површином спојеног материјала.

Главни део ових ораха или је назубљен (са малим избочинама) или има жлебове. Ово спречава њихово ротирање током инсталације и такође спречава њихово ротирање током употребе. Испод главе налази се чврста дршка. Када притиснете ову ручку, она ће се деформисати према споља (у радијалном правцу), формирајући тако чврсту и трајну браву.

Овај специфичан облик и дизајн не само да пружају атрактиван изглед већ и чине матице изузетно отпорним на силу извлачења – тако да је мања вероватноћа да ће се извући.

Предности производа

Заковице са упуштеном главом глатке површине могу уштедети значајну количину трошкова јер поједностављују процес монтаже. Лако се инсталирају и не захтевају много специјализованих алата - чиме се смањују трошкови рада.

У поређењу са завареним навојним уметцима или коришћењем сложенијих система за причвршћивање, ове матице су јефтиније по цени уз одржавање истог нивоа чврстоће. Уштеђено време током производње, у комбинацији са издржљивошћу везе, чини укупну цену коришћења матица са вијцима са главом веома исплативим за произвођаче који производе велике количине производа.

Параметри производа

пон	М3	М4	М5	М6	М8	М10	М12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
дс мак	4.97	5.97	6.97	8.97	10.97	12.97	14.97
дс мин	4.9	5.9	6.9	8.9	10.9	12.9	14.9
д1 мак	4.12	4.92	5.72	7.65	9.35	11.18	13.18
д1 мин	4	4.8	5.6	7.5	9.2	11	13
дк мак	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

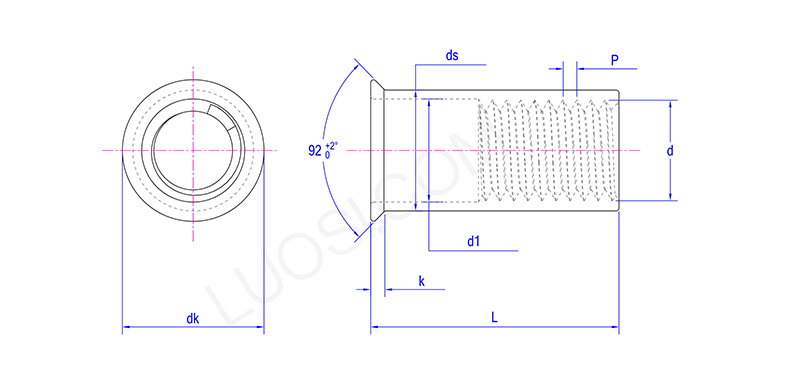

Smooth Surface Countersunk Head Riveted Nuts

ФАК

П: Можете ли да пружите детаљне димензионалне спецификације и техничке цртеже за ваше матице са заковицом са упуштеном главом са глатком површином?

О: Апсолутно. Дајемо вам потпуне техничке листове и ЦАД цртеже за све наше матице са упуштеном главом са глатком површином. Ови документи постављају све кључне димензије—као што су угао главе (обично 90° или 100°), пречник и дебљина главе, величина навоја и опсег захвата.

Распон захвата је само укупна дебљина материјала који матица може безбедно да причврсти. Важно је да се уверите да је ваша упуштена рупа у складу са овим спецификацијама. На тај начин, матица се уклапа у равнину и ради како треба.
