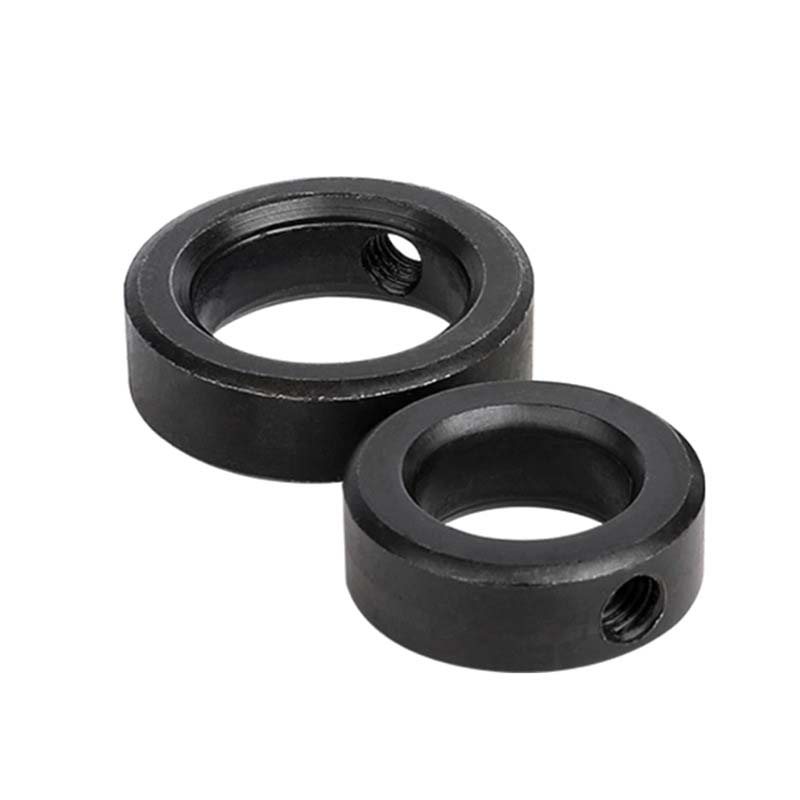

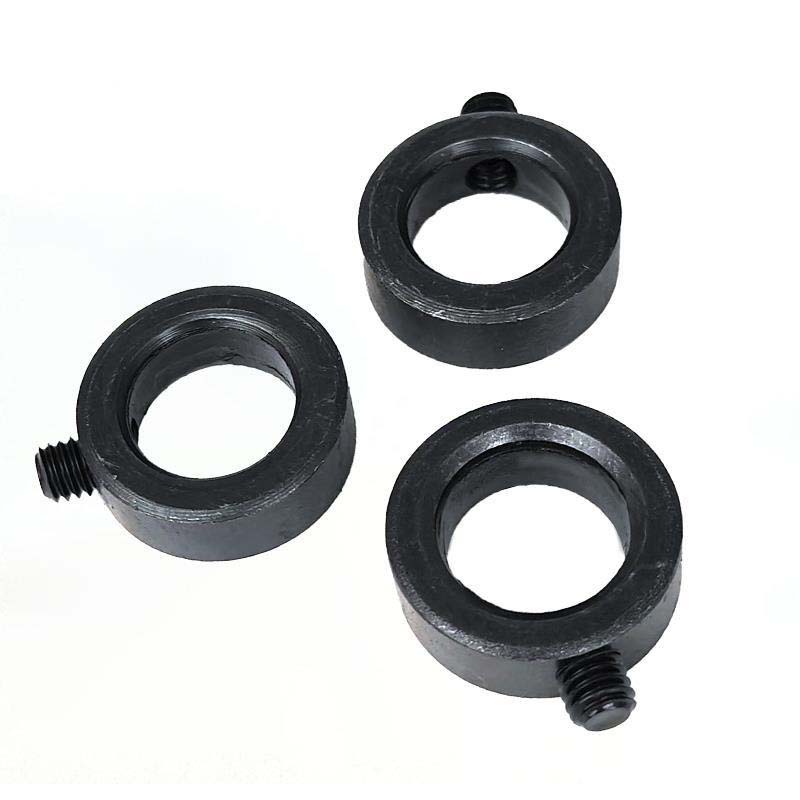

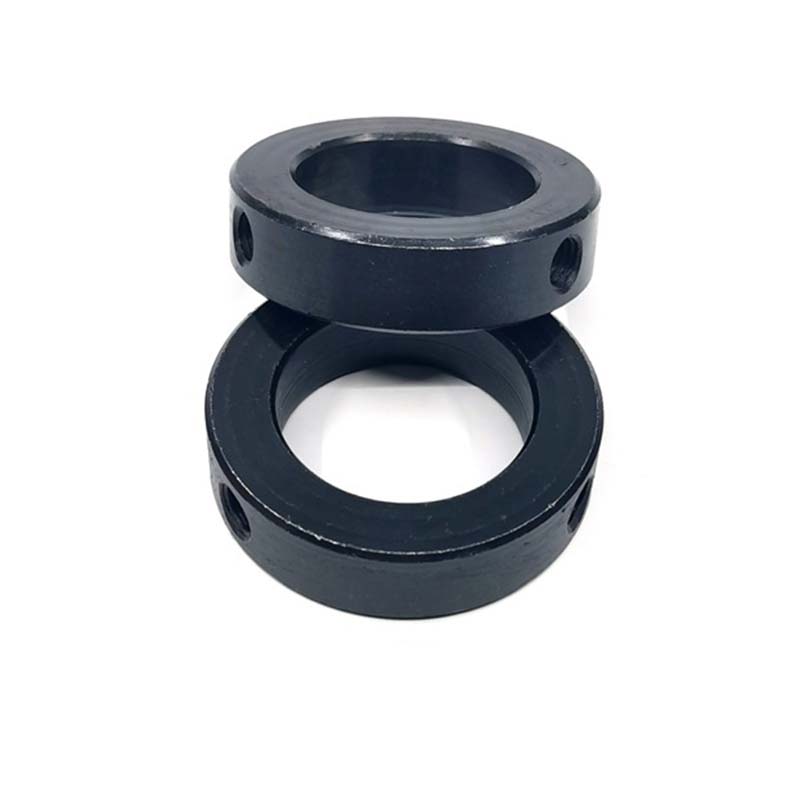

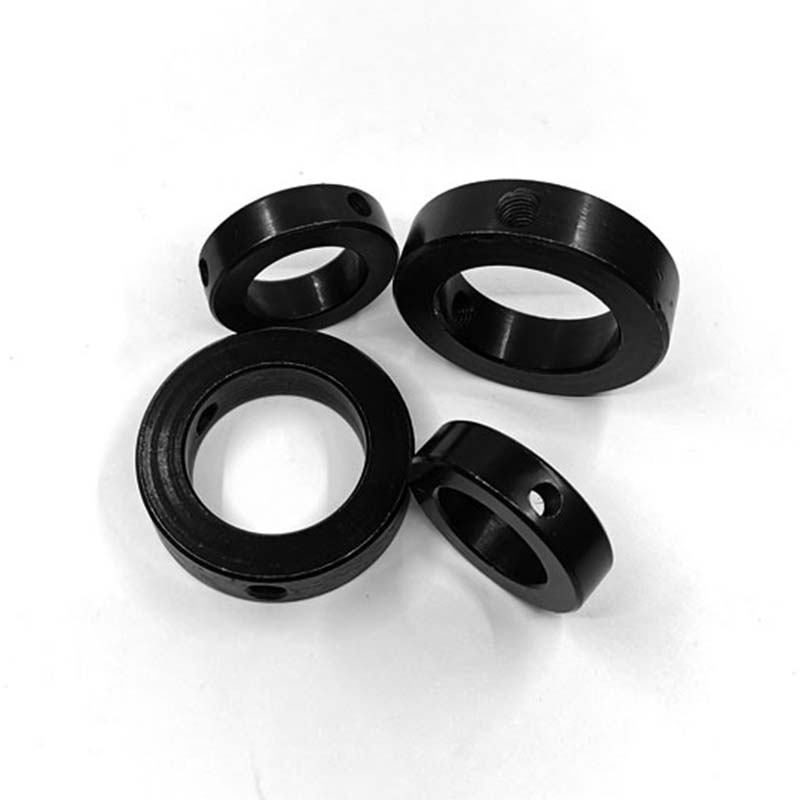

Потпорни прстен са навојем

Прстен за закључавање са навојем је механичка компонента дизајнирана да спречи олабављење навојних спојева. Комбинује шраф са навојем са навлаком за равномерну дистрибуцију притиска током инсталације, обезбеђујући сигурно и стабилно пристајање. Ксиаогуо® је професионални произвођач затварача у Кини који може да прилагоди производе према захтевима купаца и обезбеди узорке.

Модел:GB/T 885-1986

Пошаљи упит

Опис производа

Прстенови за закључавање са навојем направљени су од нерђајућег челика или угљеничног челика, који су јаки и отпорни на рђу. Површина је подвргнута топлотној обради како би се продужио век трајања и повећала отпорност на хабање. Део са навојем је прошао прецизно сечење како би се обезбедило глатко затезање и поравнање навоја. За употребу у тешким окружењима, цинк-никловање или превлачење црним оксидом се могу изабрати да додају премаз отпоран на корозију на површину. Ови материјали могу да раде у температурном опсегу од -40°Ц до 300°Ц, тако да се овај прстен за закључавање може користити у екстремним условима животне средине као што су морска окружења, хемијска постројења или тешке машине.

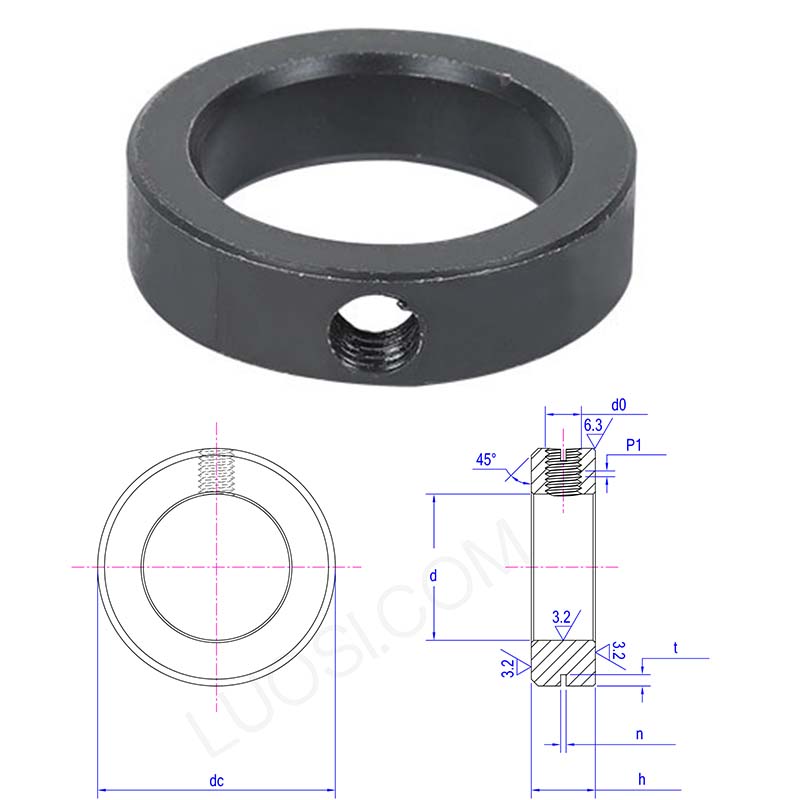

Threaded locking retaining ring

пон	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
д мак	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
д мин	14	15	16	17	18	19	20	22	25	28	30
х мак	12	12	12	12	12	12	12	12	14	14	14
х мин	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
н мак	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
н мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
т мак	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
т мин	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
дц	28	30	30	32	32	35	35	38	42	45	48
д0	М6	М6	М6	М6	М6	М6	М6	М6	М8	М8	М8
П1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Апликација

Причврсни прстенови са навојем се широко користе у системима за пренос снаге, склоповима пумпи и компонентама робота, посебно у апликацијама где је неопходно осигурати да су компоненте безбедно причвршћене на осовину. Са својим карактеристикама отпорним на вибрације, они се обично користе у системима преноса аутомобила, мењачима ветротурбина и транспортним системима. Такође се користи у ваздухопловној индустрији.

Такође се појављује у пољопривредној опреми и обновљивим изворима енергије, радећи солидан посао фиксирања ствари у прашњавим, влажним условима или када је укључен велики обртни момент.

Да ли су за уградњу потребни специјални алати?

За рад нису потребни посебни алати. Обични алати (као што су имбус кључеви или шрафцигери) се могу користити за једноставну уградњу причврсних прстенова са навојем. За подешавање нису потребне хидрауличне пресе или прилагођени елементи. Прецизно подешавање се може постићи једноставним коришћењем шрафова са навојем на прстену за закључавање.
