Подлошке од црног челика са дугим језичком и крилом

Подлошке од црног челика са дугим језичком и крилом произведене у фабрици Ксиаогуо® имају једноставну структуру, која је једноставна за руковање и употребу. Током уградње, потребан је само обичан кључ, а додатни алати нису потребни.

Пошаљи упит

Опис производа

Инсталација црних челичних плочица са дугим језичком и крилом укључује четири једноставна корака. Пратите следећу секвенцу за рад да бисте осигурали сигуран ефекат закључавања.

【1】Алатка

Кључ (користи се за затезање матица или вијака)

Клијешта са шиљастим носом или клешта са равним носом (користе се за савијање делова за уши)

(Опционо) Чекић + Пхиллипс одвијач (за дебље подлошке)

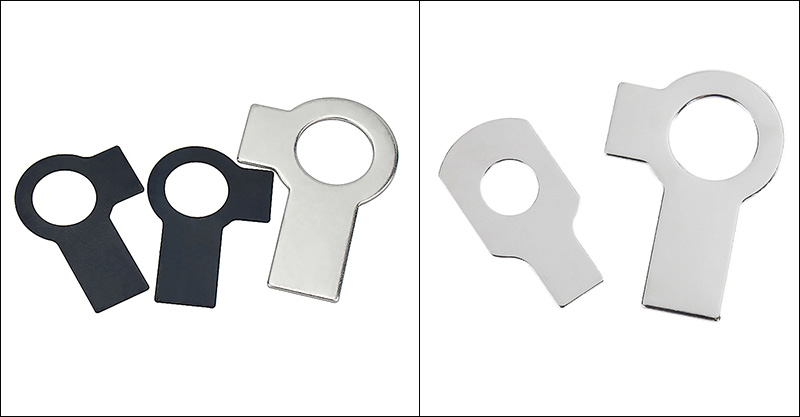

Black Steel Tab Washers With Long Tab and Wing

【2】Кораци инсталације

（1） Поставите машину за прање веша

Провуците вијак кроз рупу на радном предмету. Ставите подлошке од црног челика са дугим језичком и крилом на вијак, тако да дуги и кратки језичак буду окренути ка споља. Уверите се да подлошка лежи равно уз површину. Заврните матицу руком, немојте је још до краја затегнути.

（2） Затегните матицу

Користите кључ да причврстите матицу док не достигне потребан обртни момент.

（3） Савијте кратки језичак

Ухватите кратак језичак клештима и преклопите га нагоре. Чврсто га савијте уз једну равну страну матице.

（4） Савијте дугачак језичак

Употријебите клијешта да савијете дугачки језичак надоле или у страну. Савијте га у жлеб на делу или га чврсто савијте уз ивицу дела.

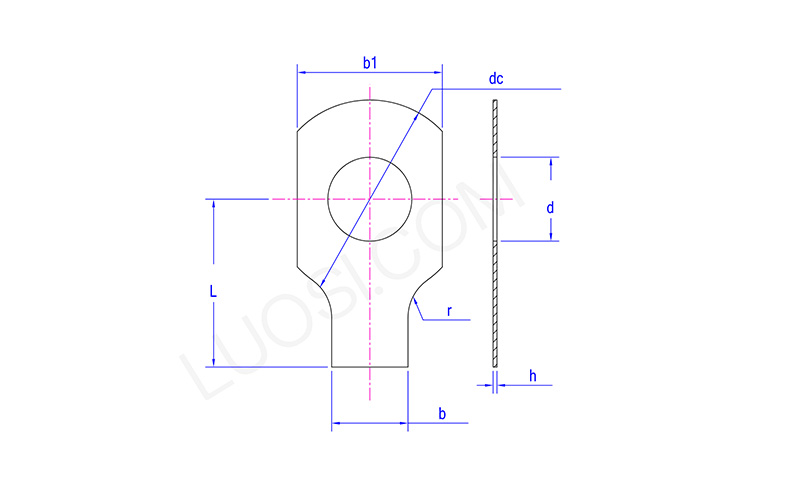

Black Steel Tab Washers With Long Tab and Wing

пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д мак	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
дц мак	10	14	17	19	22	26	32	32	40	45	45
дц мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Л мак	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Инспекција инсталације

Кратке уши су чврсто причвршћене за раван матице, спречавајући ротацију матице.

Дуге уши су чврсто причвршћене и црне челичне подлошке са дугим језичком и крилом не могу да се ротирају у односу на радни предмет.

Оба дела за уши немају пукотине и претерано савијање или оштећења.

【4】Напомене за пажњу

（1）За једнократну употребу: Након уградње, слушалице су трајно савијене. Приликом скидања морају се исправити чекићем или сећи. Подлошке од црног челика са дугим језичком и крилом не могу се поново користити.

（2）Немојте претерано савијати: Понављано савијање или превелики углови савијања могу да доведу до ломљења корена слушалице и губитка функције закључавања.

（3） Немојте погрешно схватити: кратке уши увек треба да буду усмерене нагоре, а дугачке надоле.
