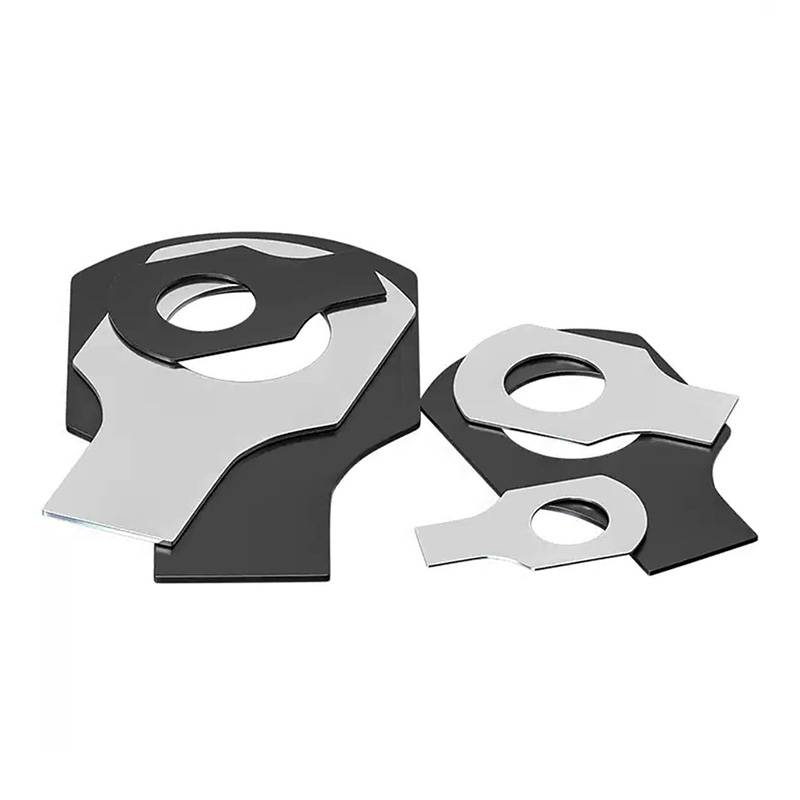

Подлошке са дугим језичком и крилима

Подлошке са дугим језичком и крилима произведене у фабрици Ксиаогуо® имају изузетно високу поузданост у погледу функције против лабављења. Чак и под сталним вибрацијама и условима удара, могу да одрже добро стање закључавања.

Пошаљи упит

Опис производа

Принцип рада подлошке са дугим језичком и крилима заснива се на чистом механичком закључавању, а не на трењу или еластичности. Основни механизам је да савија два дела за уши, чиме се физички спречава да се матица (или глава завртња) окрене у односу на радни предмет.

【1】 Специфичан радпроцес

（1）Нормална инсталација, са резервисаним језичцима за уши

Поставите подлошке са дугим језичком и крилима на вијак, а затим затегните матицу. У овом тренутку, оба ушна језичка остају равна и нису савијена.

（2） Савијте кратке уши и закључајте матице

Клијештима савијте кратке уши нагоре, тако да се чврсто држе једне стране матице. Кратке уши треба да се наслањају на раван матице да би спречиле њено ротирање.

（3） Савијте дугачке уши и причврстите подлошке са дугим језичком и крилима

Дуге уши савијте надоле или у страну, тако да могу да захвате ивицу радног предмета, уметну у отворе на радном предмету или наслоне на фиксни избочина.

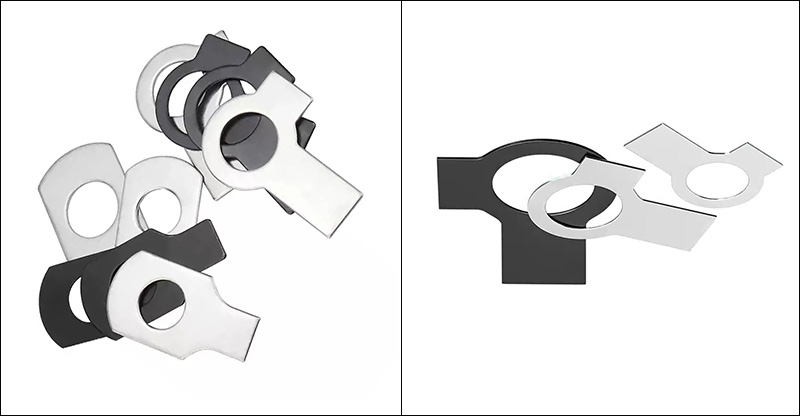

Tab Washers With Long Tab And Wings

【2】Одређивање коначног ефекта

Дуго уво фиксирало је подлошку на радни предмет, осигуравајући да подлошка не може да се окреће.

Кратке уши спајају матицу и подлошку, а ни матица не може да се окреће.

Пошто не може доћи до релативног померања између подлошке и навртке, вијчани спој је потпуно закључан.

【3】Разлика од механизама против отпуштања заснованих на трењу

Блокада трењем: спречава ротацију стварањем отпора. Вибрације могу да превазиђу овај отпор и изазову отпуштање.

Подлошке са дугим језичком и крилима: посредством директног физичког ометања, све док слушалица није савијена или оштећена, матица се апсолутно неће ротирати. На овај механизам за закључавање не утичу вибрације, подмазивање или промене температуре.

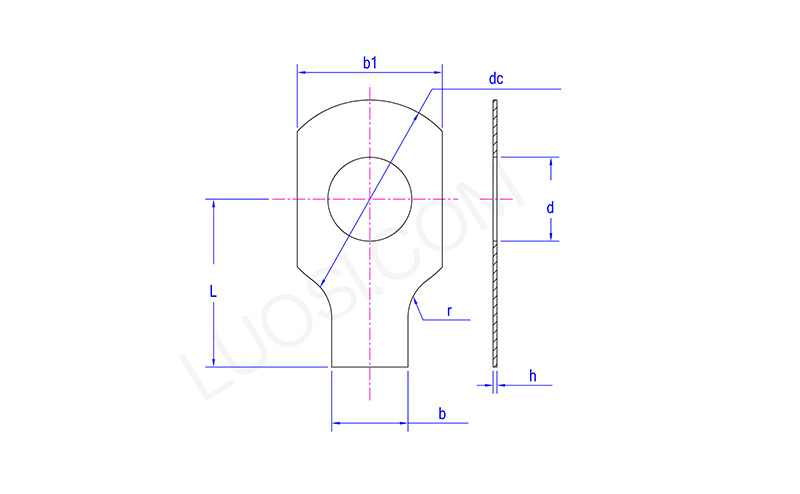

Tab Washers With Long Tab And Wings

пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д мак	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
дц мак	10	14	17	19	22	26	32	32	40	45	45
дц мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Л мак	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
