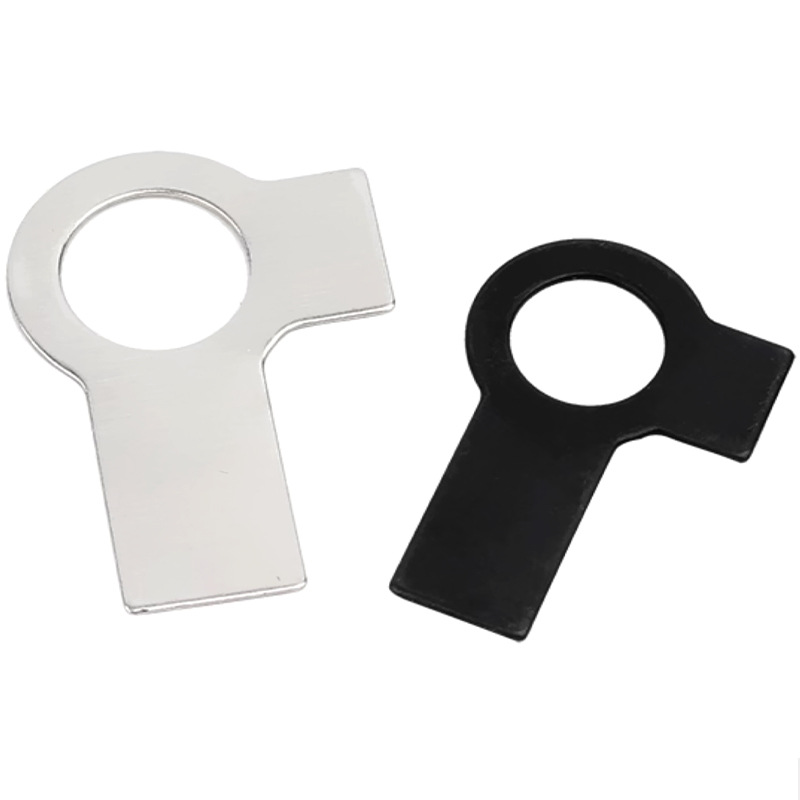

Подлошке са дугим и кратким језичком

Подлошке са дугим и кратким језичком које производи Ксиаогуо® фабрика су закључане механички, а не трењем. Механичко закључавање у основи спречава ротацију и ефекат закључавања је веома очигледан.

Пошаљи упит

Опис производа

Подлошке са дугим и кратким језичком, које су у складу са ДИН 463 механичким прстеном за закључавање, су једноделни, чисто механички закључани прстен против отпуштања. Формира се кроз један процес ливења под притиском, са једним дугачким и једним кратким ушним делом, при чему два дела за уши формирају угао од приближно 90°. Користи се за шестоугаоне завртње/навртке, постижући анти-лабављење савијањем једне дугачке и једне кратке слушалице, и погодна је за високе вибрације, динамичко оптерећење и услове термичког ширења и контракције. Ова структура може у потпуности спречити релативну ротацију навртке или завртња, постижући поуздано механичко закључавање.

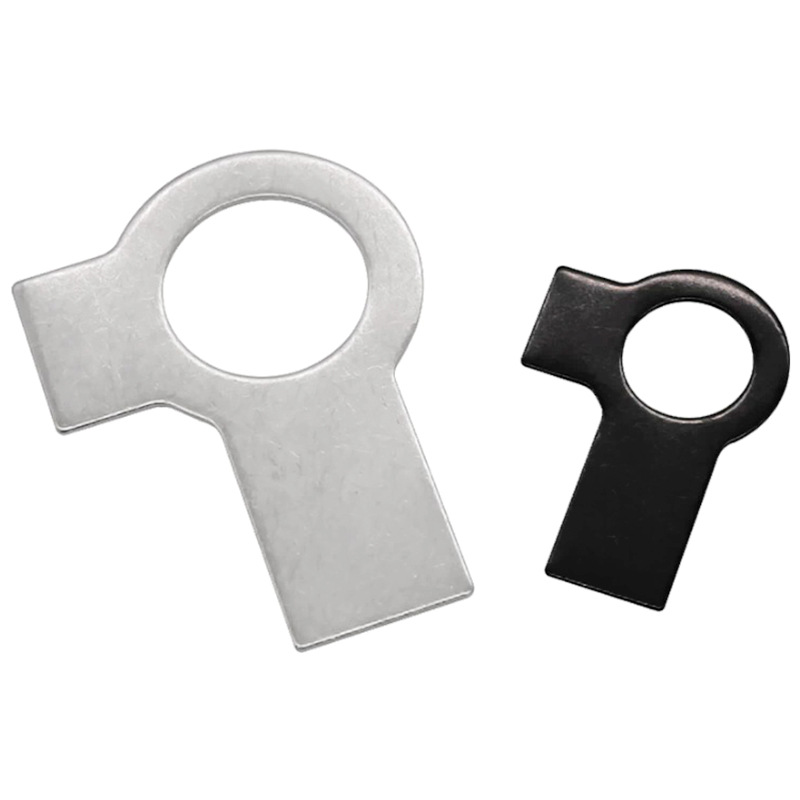

< стиле="тект-алигн:центер;"> Tab Washers With Long And Short Tab

Структурне карактеристике

Структурне карактеристике плочастих подлошки са дугим и кратким језичком су следеће:

（1）Интегрисано штанцање у калупу

Целокупне подлошке са дугим и кратким језичком су направљене од једног лима метала кроз процес хладног штанцања. Нема заваривања или додатних компоненти, што резултира једноставном структуром, високом чврстоћом и ниском ценом.

（2）Дизајн са два уха (једно дуго и једно кратко)

Главно тело подлошке са дугим и кратким језичком је кружно, а два дела за уши се протежу према споља дуж спољне ивице:

Кратка картица: Кратка дужина

Дуга картица: Дужа

Два дела за уши формирају угао од приближно 90 степени један према другом.

（3）У корену слушалице постоји структура за ослобађање од стреса.

На спојној тачки између слушалице и кружног тела, заобљени углови или мала контракција ширине су дизајнирани да смање концентрацију напрезања током савијања и спрече ломљење слушалице.

（4）Цилиндрично тело

Дебљина тела је уједначена. На телу нема зуба или нагнутих површина, а површина је обично глатка.

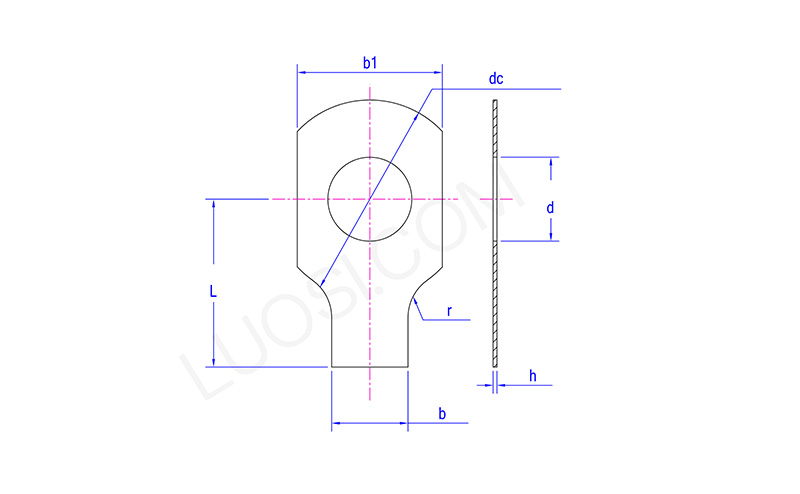

< стиле="тект-алигн:центер;"> Tab Washers With Long And Short Tab

пон	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д мак	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
дц мак	10	14	17	19	22	26	32	32	40	45	45
дц мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Л мак	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
