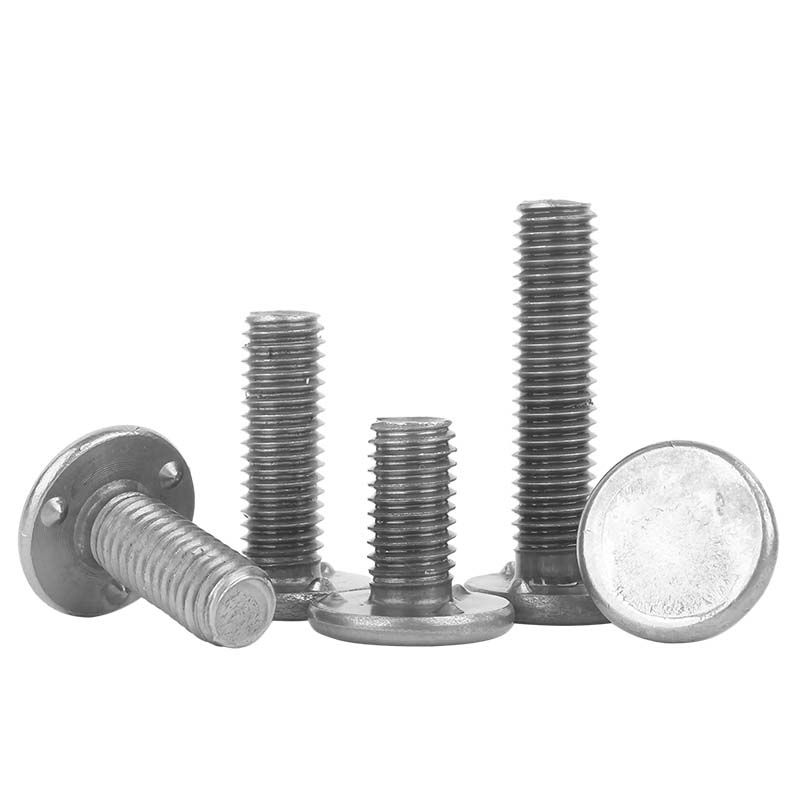

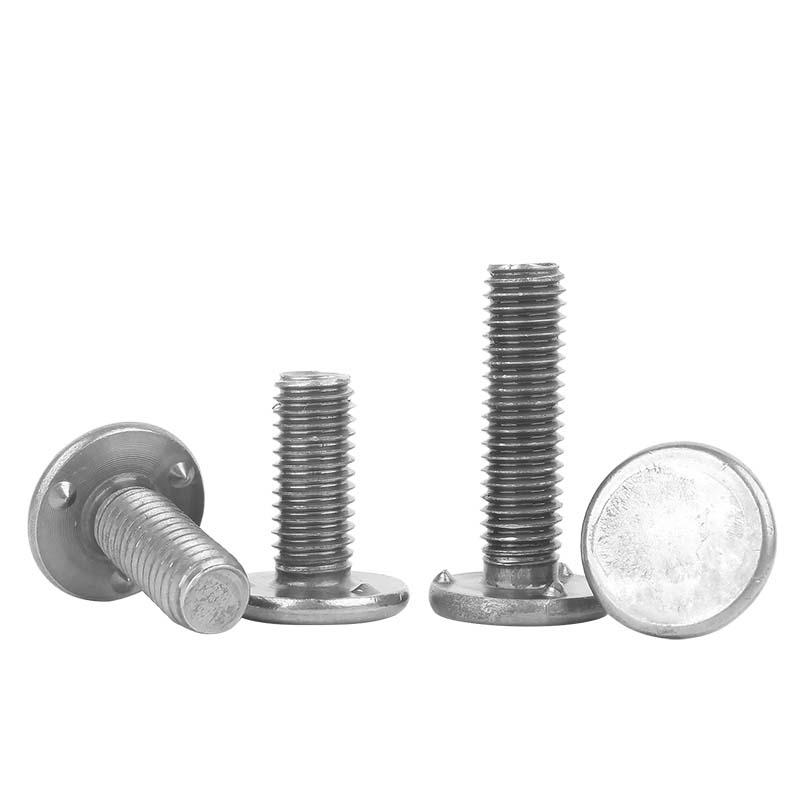

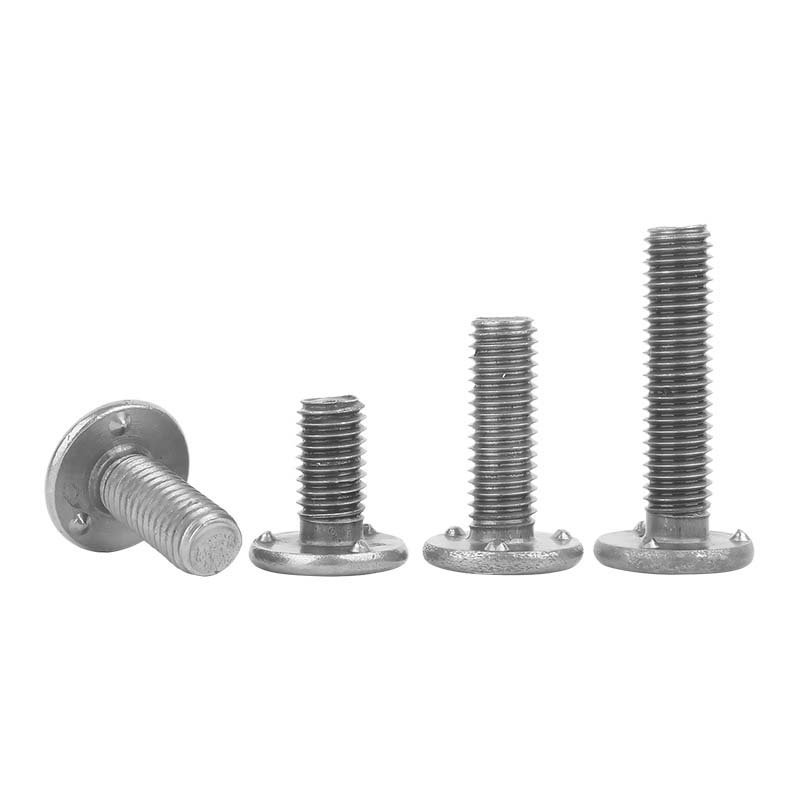

Глава доњег пројекцијског завртња је кружна, глатка и правилна, са тачкама заваривања и користи се у сценаријима као што су заваривање и фиксирање. Вијак је цилиндричног облика, са правилним навојима на површини. Нити су непрекидни и уједначени.

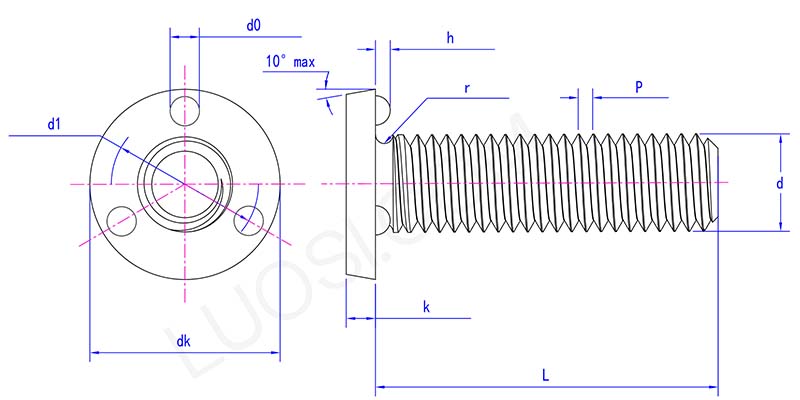

пон |
М4 | М5 | М6 | М8 | М10 | М12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
дк мак |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
дк мин |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
к мак |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
к мин |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
р мин |
0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
д1 мак |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
д1 мин |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
х мак |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
х мин |
0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
д0 мак |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
д0 мин |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
Приликом изградње пројеката челичних конструкција као што су мостови и велике зграде, користе се вијци за заваривање доње пројекције. Они могу осигурати да су све компоненте челичне конструкције безбедно повезане, способне да издрже велика оптерећења и напрезања, и гарантују сигурност и стабилност грађевинске конструкције.
Монтажа свих врста механичке опреме не може без пројекцијских вијака за заваривање. На пример, различите компоненте опреме као што су алатне машине, мотори и велике машине су чврсто повезане вијцима како би се обезбедио нормалан рад машине. На пример, током процеса монтаже мотора, вијци се користе за прецизно повезивање различитих компоненти, обезбеђујући стабилност и поузданост мотора током рада.
Пројекциони заварени вијак се користи у петрохемијској индустрији. За прикључке различите опреме као што су резервоари за складиштење, цевоводи, вентили итд., потребни су посебни вијци отпорни на високе температуре и корозију. Ови завртњи могу осигурати стабилан рад опреме у сложеним хемијским окружењима и спречити незгоде као што је цурење.
Тачке заваривања шрафова за заваривање доње пројекције могу се користити за претходно заваривање вијака на радни предмет, олакшавајући накнадне операције монтаже. Вијак има редовне и непрекидне уједначене навоје, са којима се може ускладитиорасии друге компоненте. Могу се прилагодити материјалима различитих дебљина и испунити различите захтеве за монтажу.
