Горњи пројекцијски вијак за заваривање

Горњи пројекцијски вијак за заваривање је посебно дизајниран за чеоно заваривање. Површина завртња има мале избочине које се могу растопити и спојити са металном површином. Погодни су за аутомобилске компоненте, електричне делове оквира или металне плоче. Ксиаогуо® добављач обезбеђује бесплатне узорке.

Модел:Q 199-1999

Пошаљи упит

Опис производа

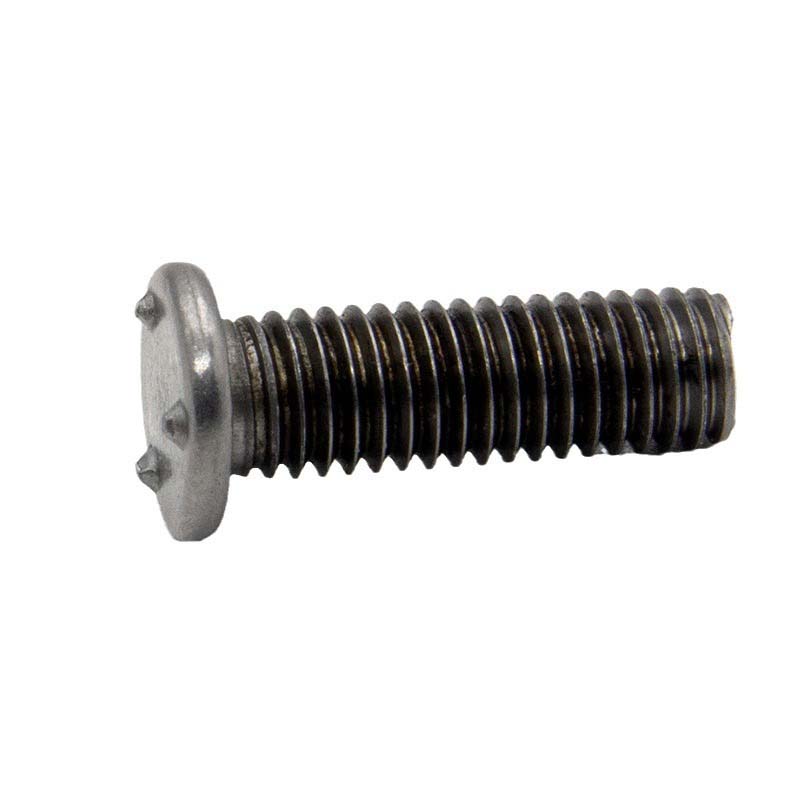

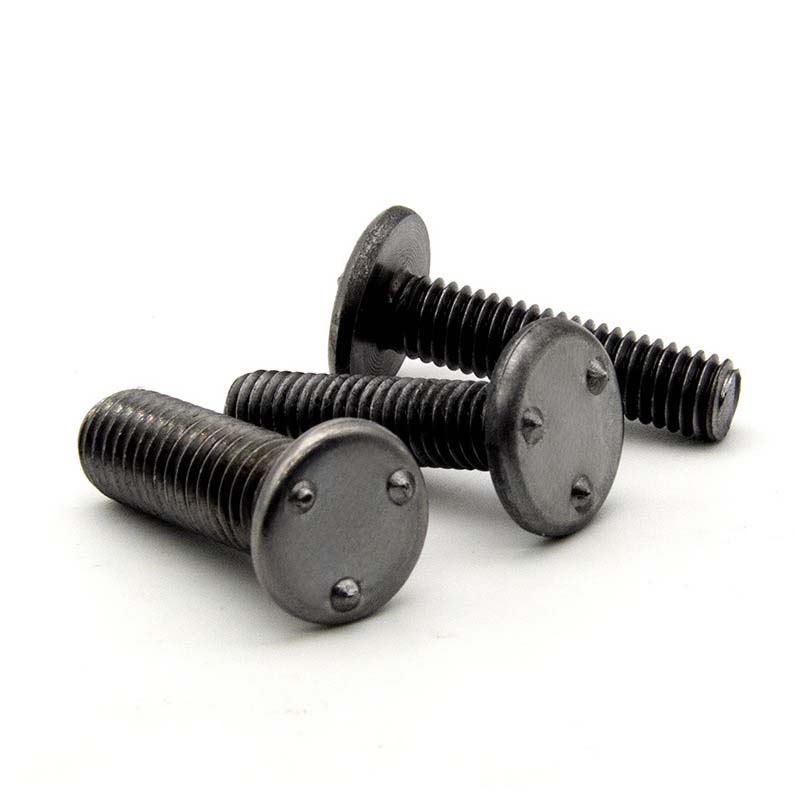

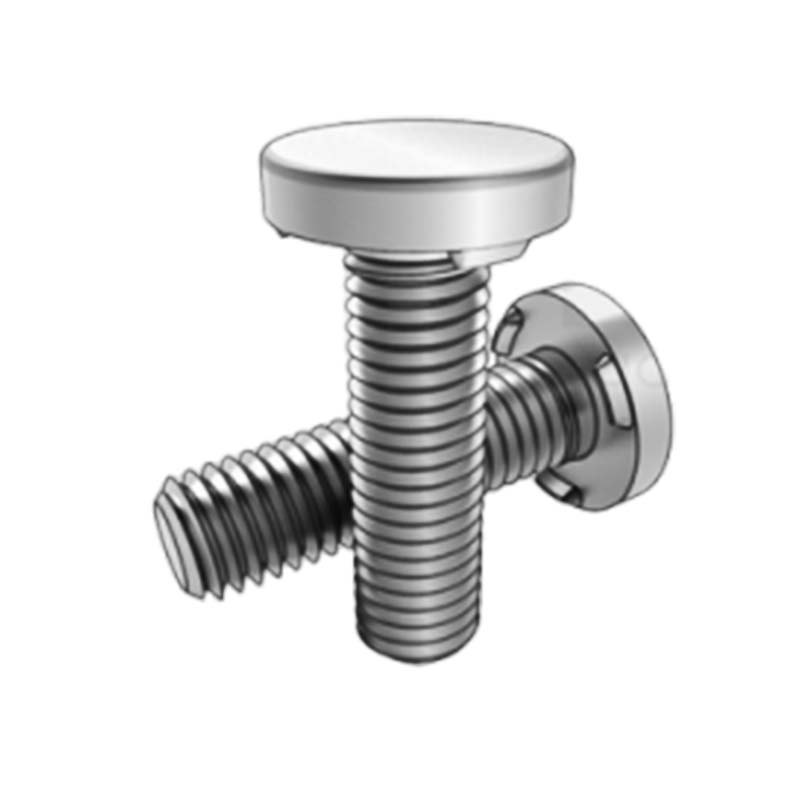

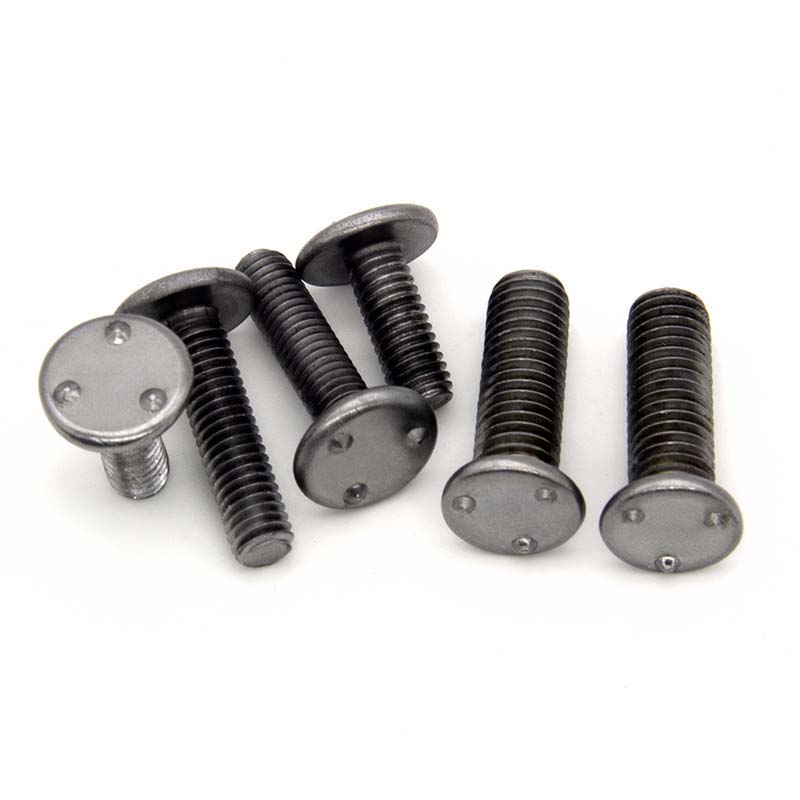

TГорњи пројекцијски заварени вијак се углавном састоји од завртња и главе са избоченом платформом за заваривање. Вијчани део има стандардне навоје, а на врху се налази одређени број и облик заварених избочина које су све исте висине.

Предности и примене

Овај завртањ за заваривање са пером изнад главе је и јак и ефикасан. Током процеса заваривања, струја се концентрише на конвексну платформу за заваривање, што омогућава да завртњи и заварени делови буду чврсто повезани заједно за много краће време него код уобичајених метода заваривања. Три конвексне станице за заваривање могу помоћи завртњима да аутоматски пронађу своје исправне позиције.

Врхови завртњи за варење се користе у аутомобилској индустрији. У производњи каросерија аутомобила, ова врста вијака се широко користи за повезивање различитих компоненти. На пример, у уградњи ауто седишта. Прво, вијак је заварен на каросерију аутомобила кроз избочено заваривање. Затим се рупе за уградњу седишта поравнавају са завртњем, а навртка се затегне да безбедно учврсти седиште, обезбеђујући да се седиште неће потресати током кретања аутомобила.

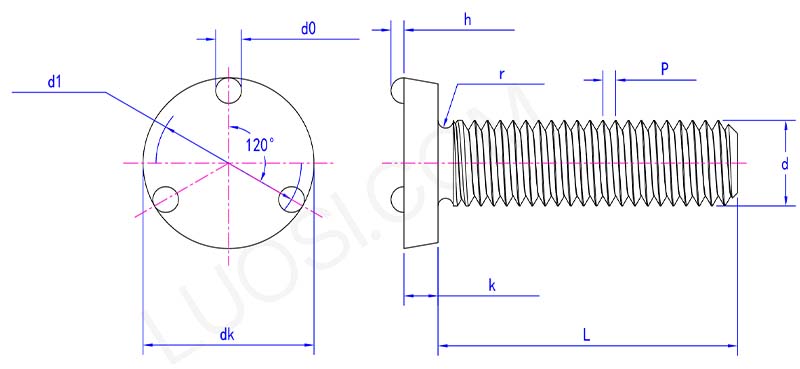

top projection weld screw parameter

пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1.25	1.5	1.75
дк мак	11.5	12.5	14.5	19	21	24
дк мин	11.23	12.23	14.23	18.67	20.67	23.67
к мак	2	2.5	2.5	3.5	4	5
к мин	1.75	2.25	2.25	3.25	3.75	4.75
р мин	0.2	0.2	0.3	0.3	0.4	0.4
д1 мак	8.75	9.75	10.75	14.25	16.25	18.75
д1 мин	8.5	9.5	10.5	14	16	18.5
х мак	1.25	1.25	1.25	1.45	1.45	1.65
х мин	0.9	0.9	0.9	1.1	1.1	1.3
д0 мак	2.6	2.6	2.6	3.1	3.1	3.6
д0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Вијак за заваривање се користи у производњи кухињских апарата. Током процеса производње кухињских апарата, као што је производња уређаја као што су пећнице, микроталасне пећнице и машине за прање судова, они се користе. Приликом уградње носача цеви за грејање, вођица за тацне и других компоненти унутар рерне, они ће се прво заварити на унутрашњу облогу или спољашњу шкољку пећнице, а затим ће одговарајуће компоненте бити причвршћене завртњем на делове са навојем.вијци.

Карактеристике производа

Најизразитија карактеристика завртња за заваривање са горњом пројекцијом је његова јединствена платформа за заваривање која стрши на глави. Ове машине за тачкасто заваривање имају правилне облике и уједначене величине. Током процеса заваривања, они могу прецизно концентрисати струју, обезбеђујући стабилан и поуздан резултат заваривања са гарантованим квалитетом заваривања. Због присуства конвексне станице за заваривање, оштећење површине заварених делова током процеса заваривања је релативно мало, а изглед и перформансе заварених делова могу се боље одржавати.
