Метрички завртањ за отпорно пројекцијско заваривање

Метрички вијак за отпорно пројекцијско заваривање је специјално дизајниран за отпорно тачкасто заваривање. Мале избочине на бази ће се истопити током процеса заваривања, формирајући чврсту везу са металном површином. Компанија Ксиаогуо® има довољно доступних залиха.

Модел:BS 7670-1-2004

Пошаљи упит

Опис производа

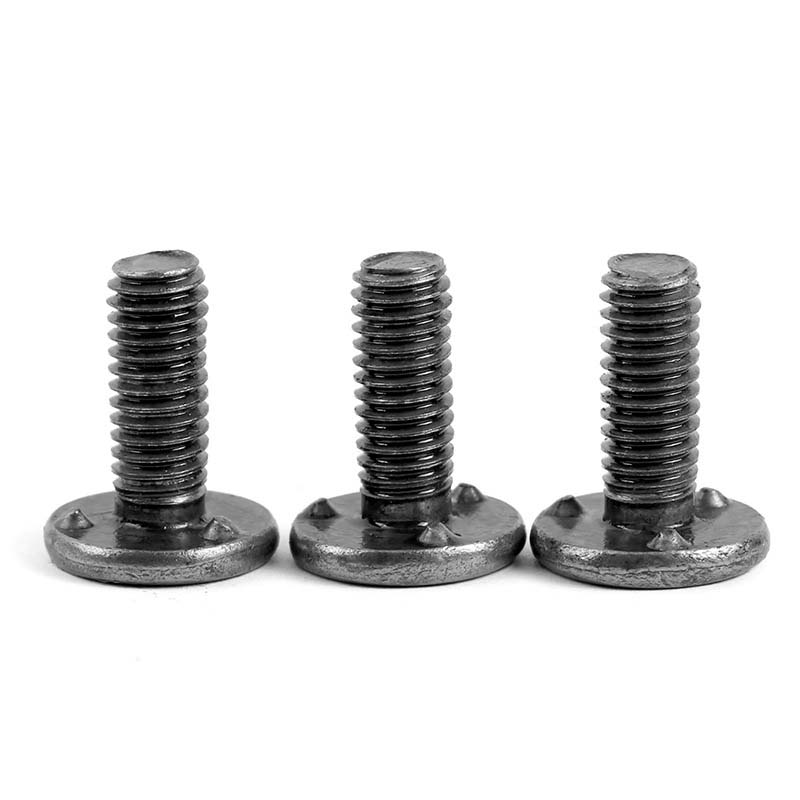

Метрички завртањ за отпорно пројекцијско заваривање се углавном састоји од тела завртња и главе са посебном структуром избочина. Део тела завртња има стандардне метричке навоје, што је погодно за усклађивање са одговарајућиморасиили компоненте са унутрашњим навојем.

Параметри производа

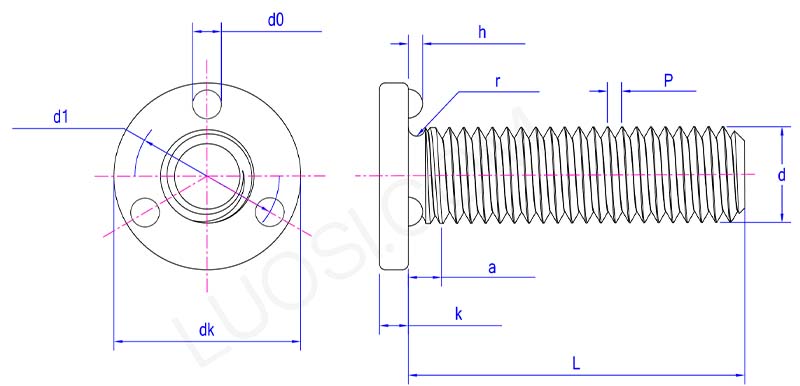

metric screw for resistance projection welding parameter

пон	М3	М4	М5	М6	М8	М10	М12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
а мак	1.25	1.75	2	2.5	3.13	3.75	4.38
дк мак	6.37	8.45	10.45	12.55	16.55	20.65	24.65
дк мин	5.63	7.55	9.55	11.45	15.45	19.35	23.35
к мак	1.32	1.72	2.12	2.52	3.35	4.15	4.95
к мин	1.07	1.47	1.87	2.27	3.05	3.85	4.65
д1 мак	4.98	6.48	8.08	9.58	12.7	15.7	18.7
д1 мин	4.5	6	7.5	9	12	15	18
д0 мак	1.15	1.45	1.75	2.05	2.65	3.25	3.9
д0 мин	0.9	1.2	1.5	1.8	2.4	3	3.6
х мак	0.55	0.7	0.85	1	1.3	1.6	1.9
х мин	0.35	0.5	0.65	0.8	1.1	1.4	1.7
р мак	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Карактеристике производа

Метрички шраф за отпорно пројекцијско заваривање су јединствене избочине на глави. Ове избочине имају правилне облике и уједначене величине. Током заваривања, они могу прецизно концентрисати струју, обезбеђујући стабилан и поуздан процес заваривања и значајно побољшавајући квалитет заваривања. Због концентрисане силе на избочине, процес заваривања има релативно мали топлотни утицај на друге делове радног предмета.

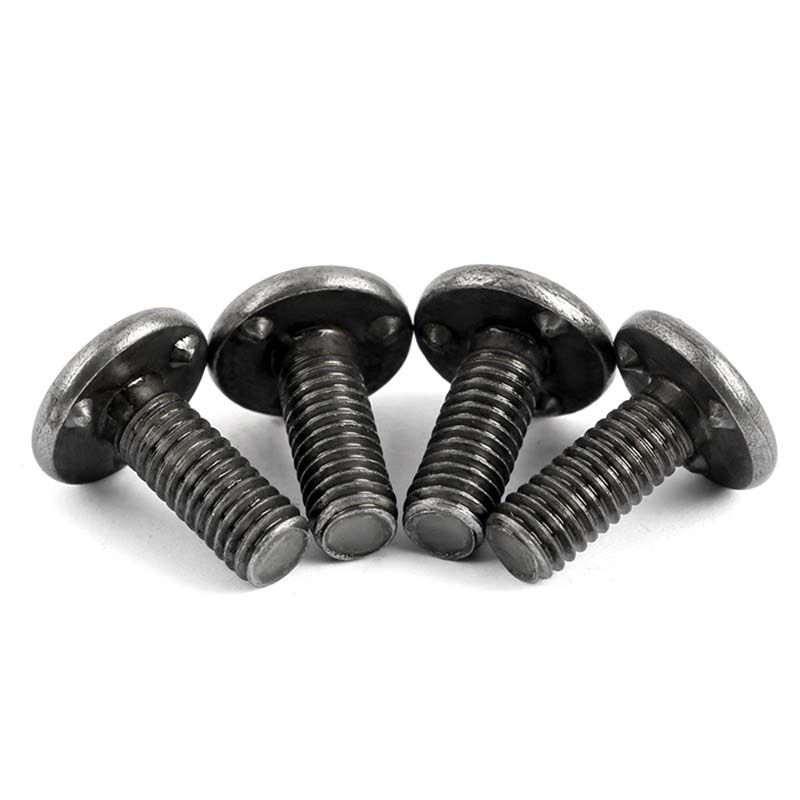

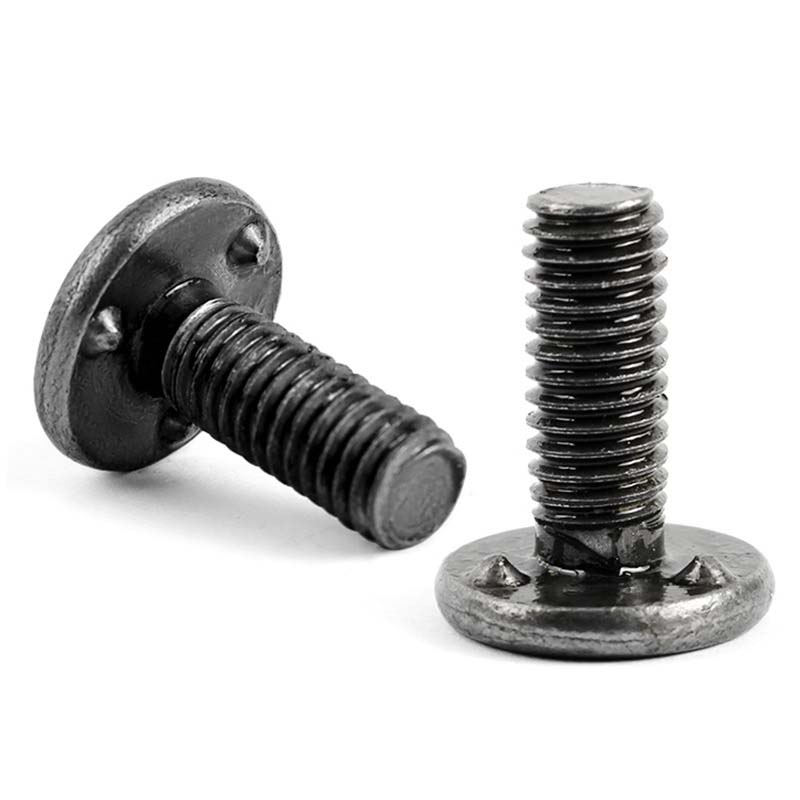

Ови метрички завртњи имају три мала избочина у близини главе. Користите пиштољ за заваривање да их притиснете на метал. Избочине ће одмах фокусирати топлоту, топећи тачку и узрокујући да се глава завртња споји са површином. Ово брзо ствара јаку навојну тачку са навојем.

У поређењу са конвенционалним заваривањем, завртњи за пројекцију заваривања захтевају посебан пиштољ за заваривање, али је чистији / бржи од чепова за електролучно заваривање. Нема потребе за заштитним гасом или керамичким одстојницима. Заваривање може прецизно да контролише тачке заваривања, обезбеђујући конзистентне резултате сваки пут.

Метрички завртањ за отпорно пројекцијско заваривање може се користити за одржавање врата ХВАЦ цевовода. Користите их за отпорно тачкасто заваривање, чиме се постиже трајно закључавање. Заварите М4 завртње око отвора. Поправите врата за преглед помоћу подлошке. Навоји се неће олабавити када се филтер мења сваке четвртине. Смањите позиве за одржавање за 90%.
