Округли жичани ускочни прстенови

Округли жичани ускочни прстенови произведени у фабрици Ксиаогуо® су прецизно контролисани у смислу толеранције величине, чврсто се уклапају са одговарајућим кружним рупама и прорезима, обезбеђујући стабилнији рад.

Пошаљи упит

Опис производа

Следи увод у принцип рада кружних прстенова за жицу.

1.Струцтурал Фоундатион

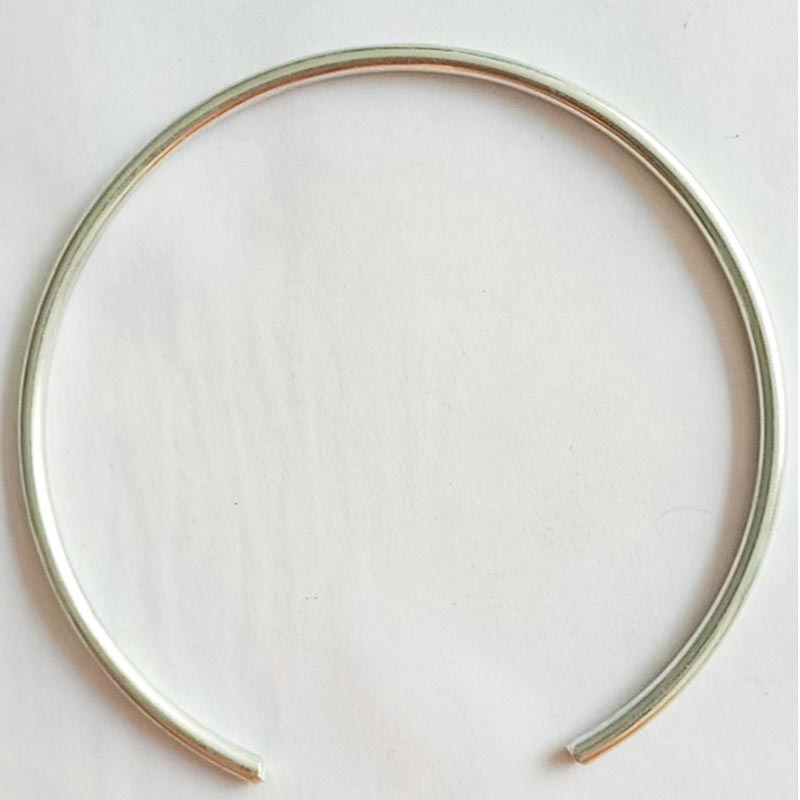

Ускочни прстенови округле жице се формирају намотавањем опружне челичне жице округлог пресека у кружни прстен са отвором.

У слободном стању, његов спољни пречник је нешто већи од пречника отвора за постављање мете. Пошто је попречни пресек кружног облика, цео прстен нема оштре ивице, па стога неће огребати зид рупе или делове који се спајају током инсталације или употребе.

Circlip Round Wire Snap Rings

2.Процес инсталације

Цомпресс

Користите клешта са утичницом да ухватите оба краја отвора и примените силу да стиснете клешта. У овом тренутку, округли жичани ускочни прстенови су радијално компримовани, његов спољни пречник постаје мањи и трансформише се у кружни прстен који је мањи од пречника рупе за уградњу.

Убаците у рупу

У компримованом стању уметните причврсни прстен као целину у рупу и гурните га у претходно обрађени положај кружног жлеба.

Релеасе

Отпустите стезаљку за закључавање. Потпорни прстен губи ограничење спољне силе и, ослањајући се на своју сачувану еластичну потенцијалну енергију, шири се према споља.

Пошто је спољни пречник у слободном стању већи од пречника рупе, причврсни прстен ће се чврсто уклопити у дно жлеба и не може се извући из рупе.

Завршетак позиционирања

Након што се причврсни прстен убаци у жлеб, унутар отвора се формира глатка прстенаста степеница. Део који се поставља треба да буде блиско причвршћен за ову степеницу, чиме је ограничен на одређени аксијални положај унутар рупе и не може да клизи напоље.

Circlip Round Wire Snap Rings

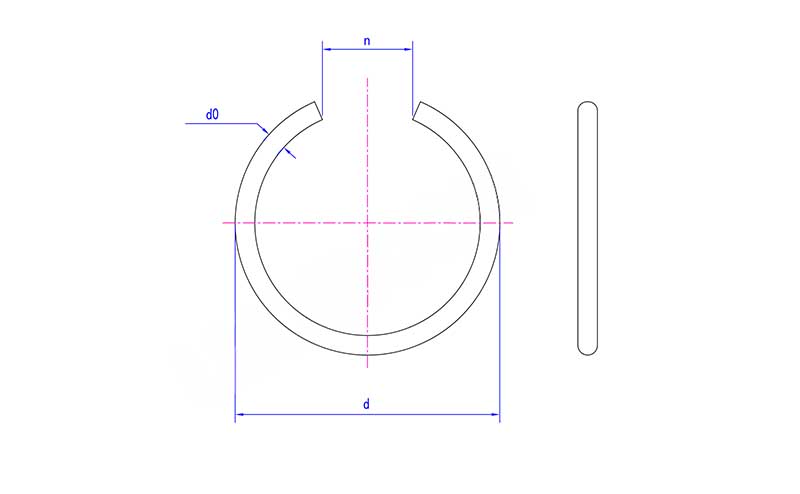

пон	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
д мак	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
д мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
д0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Распад на принципу рада језгра

Слободно стање: Спољни пречник > Пречник рупе, не може се директно уметнути у рупу

Сабијено стање: спољни пречник < пречник рупе (користећи еластичну деформацију), опруга за закључавање примењује силу, пречник се смањује

Убаците у отвор: Одржавајте компримовано стање и пошаљите у положај жлеба

Након отпуштања, радно стање: Опоравља се спољашњи пречник > Пречник отвора (ограничен зидом жлеба), еластична сила враћања се претвара у радијални притисак, што доводи до тога да се ускочни прстенови са округлим жичаним прстеновима уско пријањају за дно жлеба
