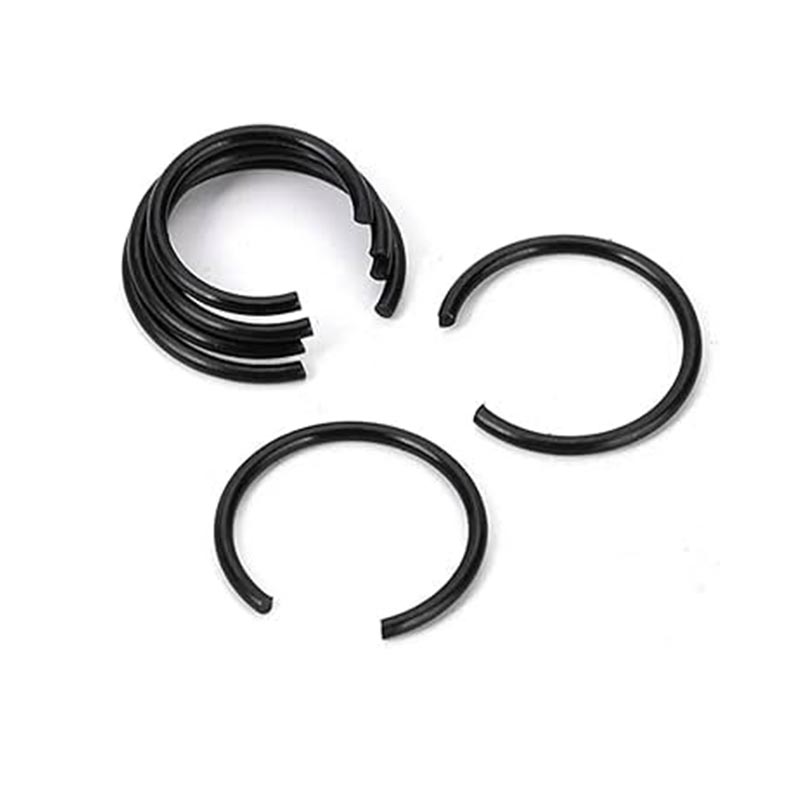

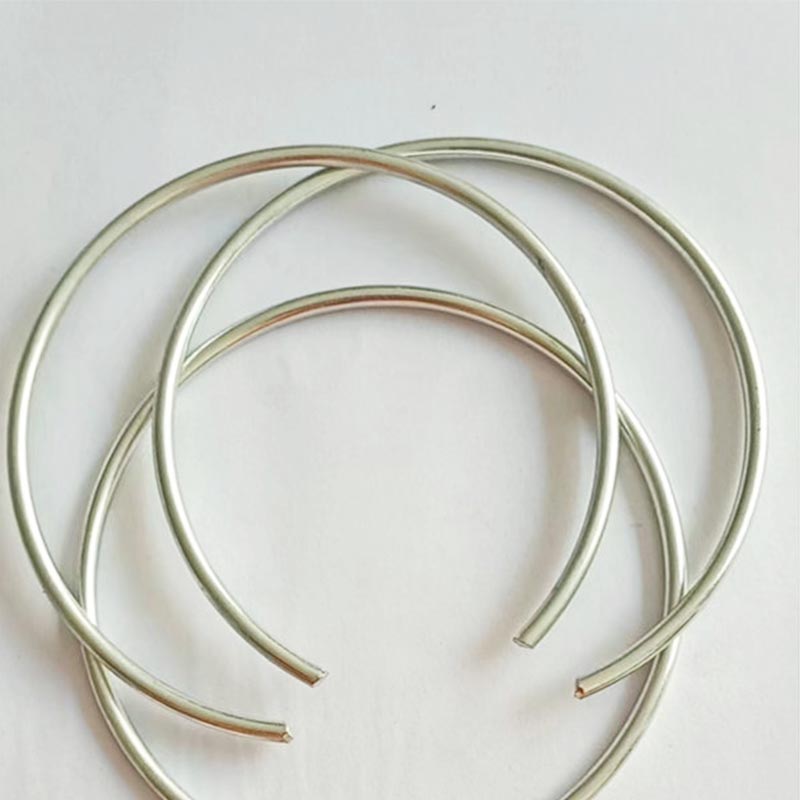

Округли жичани ускочни прстенови

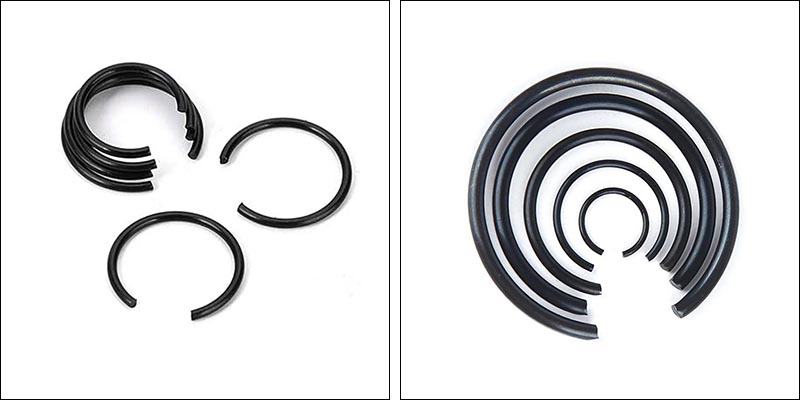

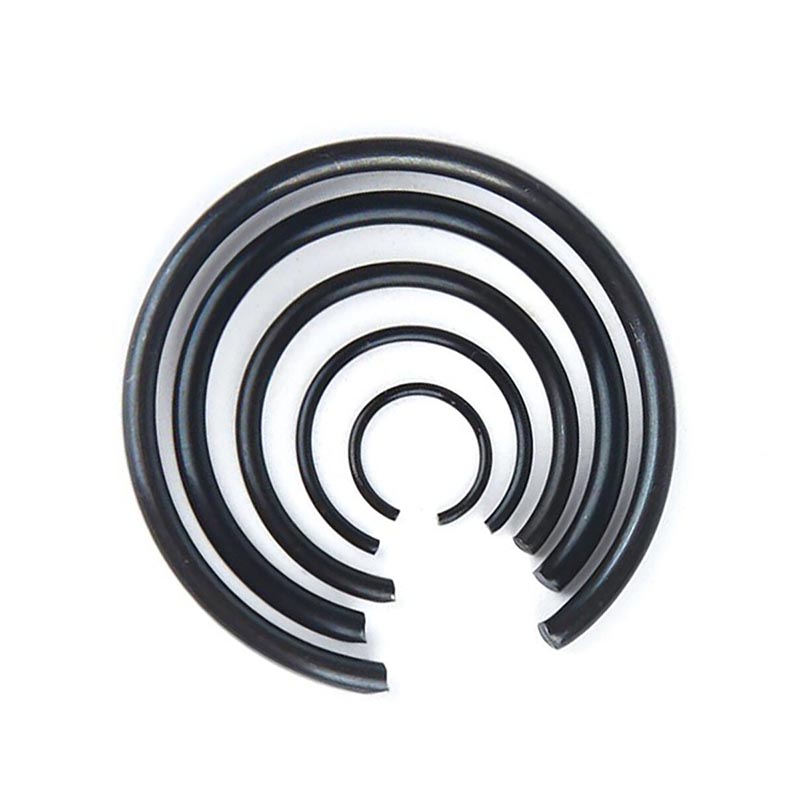

Округли жичани ускочни прстенови Осовине су тип причвршћивача за аксијално позиционирање са једноставном структуром, ниском цијеном и једноставном инсталацијом. Израђују се намотавањем и сечењем опружних челичних жица округлог пресека, а облик им је прстен у облику слова Ц са отвором. Користећи сопствену еластичност, они могу да се уклопе у полукружне жлебове на вратилу како би формирали "раме" за фиксирање компоненти као што су лежајеви и зупчаници, спречавајући их да се померају аксијално на вратилу.

Структура језгра и принцип инсталације

Ослањајући се на еластичну деформацију, осовине са округлим жичаним ускочним прстеновима са спољним пречником већим од пречника осовине ће се проширити када се инсталирају, уклапајући се у полукружни жлеб на горњем делу осовине и потпуно се враћају на дно жлеба након отпуштања како би се постигла фиксација.

Тип отварања

Подељен је на два типа: један са рупом за алат (који се може склопити и раставити помоћу клешта за закључавање) и други без рупе (да би се олакшала монтажа, на крају се обично оставља одређени угао сечења за стезање).

Облик попречног пресека

Употреба округле жице у оштрој је супротности са причврсним прстеновима квадратног/правоугаоног пресека формираним штанцањем.

Предности производа

Узимајући у обзир структурне карактеристике осовина са округлим жичаним прстеновима, приказане су следеће основне предности и карактеристике:

Висока вредност за новац

Осовине са ускочним прстеновима са округлим жицама су направљене од челичне жице као сировог материјала, која скоро да не ствара отпад од ивица или углова. Ово избегава високу цену калупа и економична је и ефикасна опција.

Једноставна инсталација

Инсталација и демонтажа се обично могу завршити помоћу стандардних клешта за закључавање, што помаже да се побољша ефикасност монтаже и одржавања.

 Компактан простор

Има компактан дизајн и не заузима много простора на осовини или унутар рупе. То га чини погодним за уска места где је простор ограничен.

 Карактеристике носивости

Колико потиска може да поднесе обично је мање од онога што добијате са кружним или правоугаоним типовима попречног пресека. Тако да је погоднији за мала до средња оптерећења.

Избор материјала

Осовине са ускочним прстеновима са округлим жицом се обично праве од опружног челика или нерђајућег челика. Такође можете одабрати површинске завршне обраде попут црног оксида или фосфатирања како бисте им пружили заштиту од рђе.

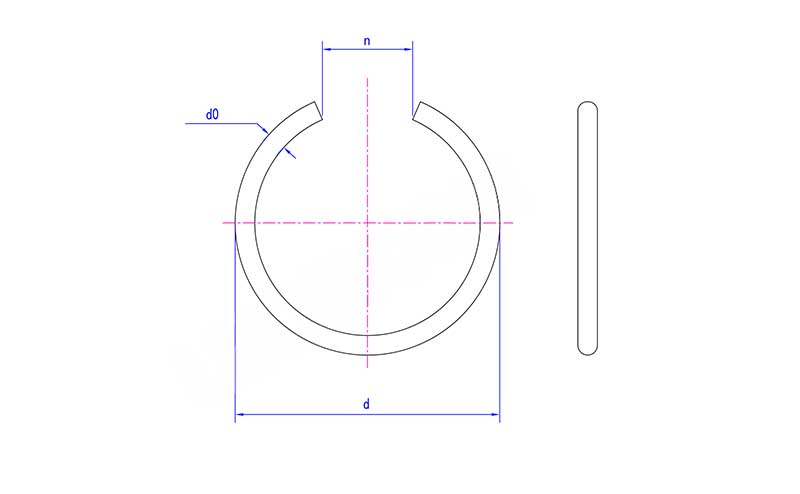

пон	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
д мак	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
д мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
д0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
