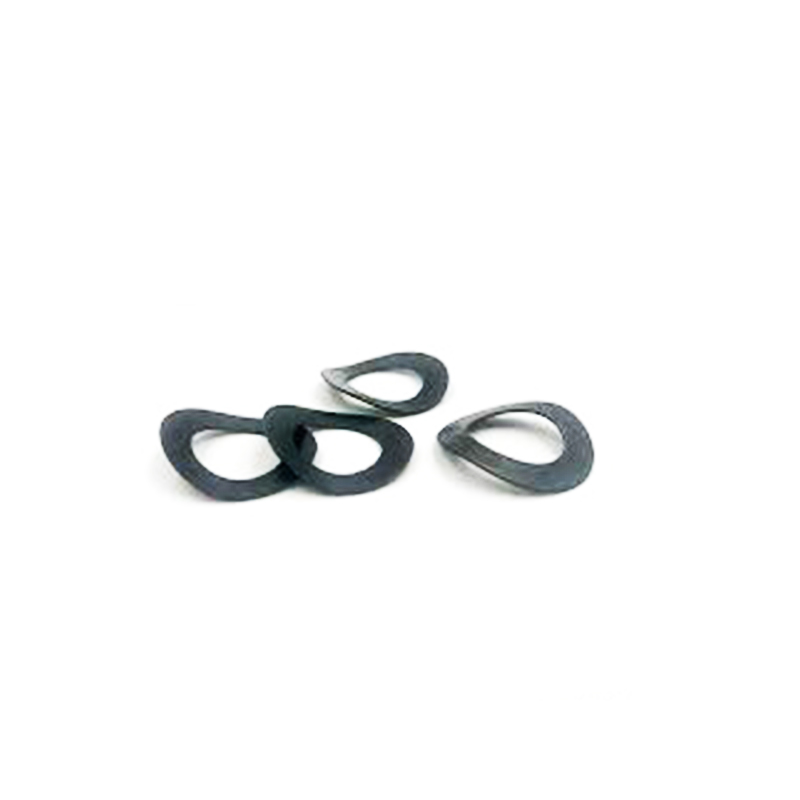

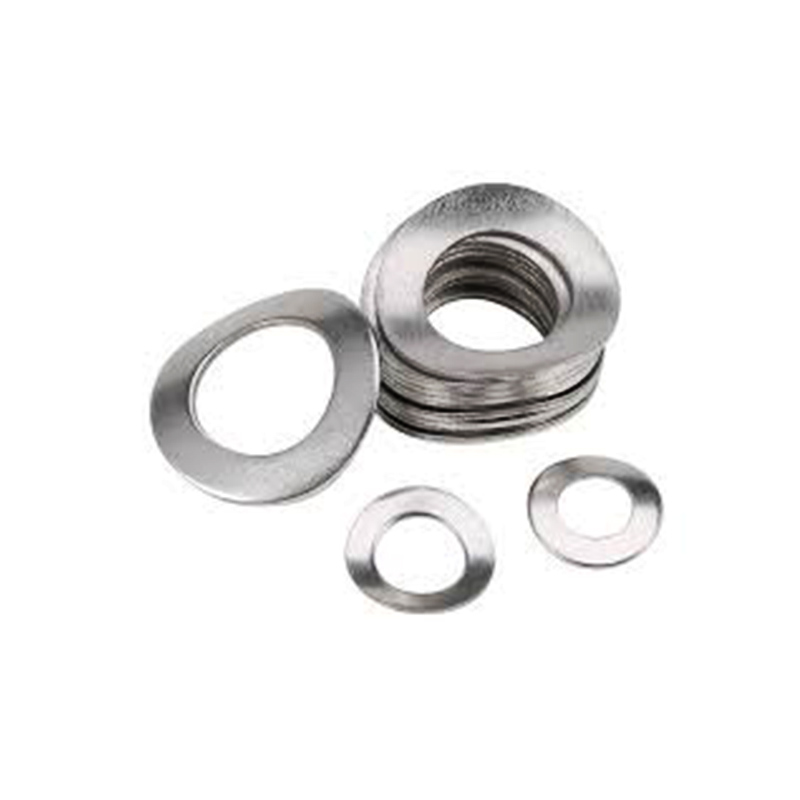

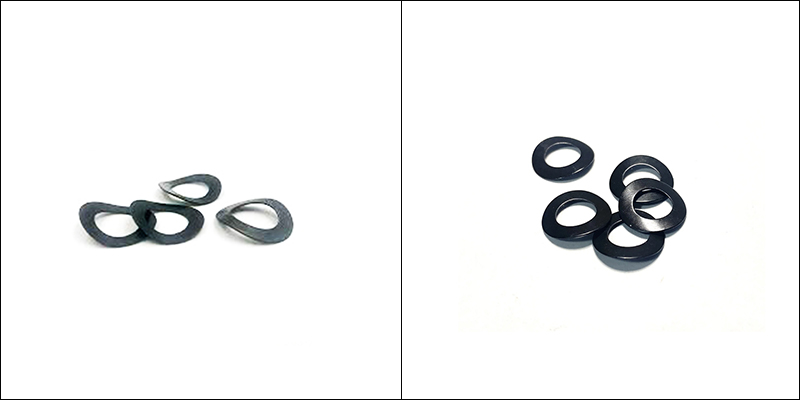

ДИН137А М6 закривљена опружна подлошка

Инсталација ДИН137А М6 закривљене опружне подлошке није компликована. Главни кораци су да га поставите у исправан положај и затегнете до одговарајућег нивоа компресије.

(1) Изаберите праву величину

Унутрашња рупа ДИН137А М6 закривљене опружне подлошке треба да одговара вашем пречнику вијка.

Изаберите колико таласа на основу тога колико вам је опруге потребно:

Једноталасни (ДИН137А) – много се савија, али не гура много уназад.

Вишеталасни (ДИН137Б) – даје глаткији, равномернији притисак.

(2) Очистите површине

Обришите уље, рђу или боју испод главе завртња (или матице) и дела који причвршћујете. Површине морају бити чисте и равне како би се машина за прање равномерно стиснула.

(3) Ставите машину за прање на место

Гурните ДИН137А М6 закривљену опружну подлошку на вијак, испод главе завртња (или испод матице).

Којим путем лицем нагоре? Закривљена страна или врх таласа треба да додирују главу завртња или матицу.

(4) Прво затегните руком

Зашрафите матицу или вијак руком док подлошка само не додирне површину – још не би требало да видите да се савија. Овај корак је да се осигура да су нити правилно поравнате.

（5） Затегните правилно

Користите момент кључ и затегните завртње према стандардној вредности обртног момента.

Подлошка је у основи спљоштена од силе.

Једноставан начин да се ово утврди: када је слободна висина подлошке стиснута за приближно 70% - 80%, еластичност је у потпуности искоришћена.

Обавезно обратите пажњу: Не користите ударни кључ за снажно ударање. Ово може лако довести до тога да ДИН137А М6 закривљена опружна подлошка буде гурнута предалеко, што резултира трајном деформацијом и губитком еластичности.

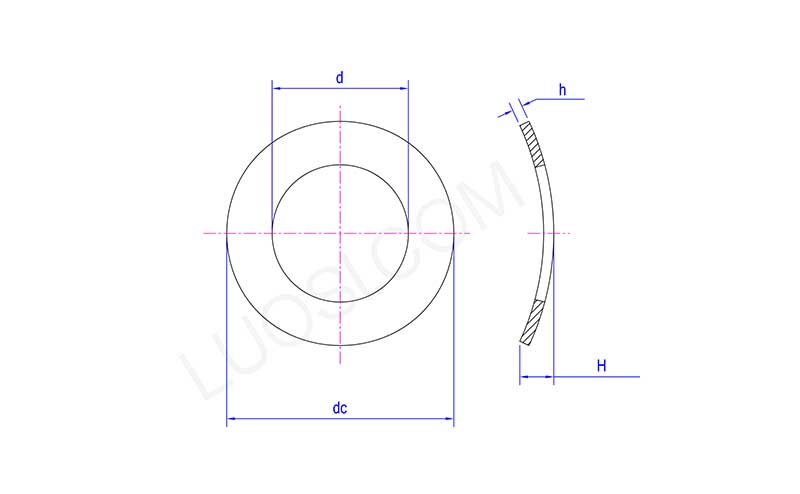

пон	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д мак	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
дц мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
дц мак	4.5	5.5	6	8	10	11	15	18
Х мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Х мак	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Зашто одабрати Ксиаогуо® као прилагођеног партнера?

Ксиаогуо® ДИН137А М6 услуга прилагођавања закривљене опружне подлошке покрива све димензије параметара у распону од унутрашњег пречника М2 до М100, и од челика за опруге до специјалних легура.

(1) Подршка дизајну пре сарадње: Учествујте у процени еластичности и одабиру заптивке за клијента када дају цртеже, избегавајући трошкове покушаја и грешака у каснијој фази.

(2) Флексибилне количине поруџбина – Било да вам је потребна мала серија или десетине хиљада комада, имамо стабилну производњу да вам их доставимо на време.

(3) Све у нашој компанији – Све радимо сами: дизајн калупа, штанцање, термичка обрада и површинска обрада. Нема изласка.
