Дуготрајна ДИН137А закривљена опружна подлошка

Дуготрајна ДИН137А закривљена опружна подлошка из Ксиаогуо® инвентара може се бесплатно доставити заинтересованим купцима као узорци. Препоручујемо да купци прво тестирају узорке како би се уверили у њихов квалитет, а затим да доставе велике поруџбине након тога, како би уштедели време за прилагођавања.

Пошаљи упит

Опис производа

Примена дуготрајне ДИН137А закривљене опружне подлошке у моторима и системима преноса

У системима мотора и трансмисије, дуготрајна ДИН137А закривљена опружна подлошка делује као „убица аксијалног зазора“ и „чувар силе предоптерећења“.

【1】Зашто су дуготрајне ДИН137А закривљене опружне подлошке неопходне у моторима и системима преноса?

(1) Мотори и мењачи наилазе на неколико уобичајених проблема:

Експанзија топлоте – Када се ствари загреју, ротор и осовина се шире, што мења колики зазор имају лежајеви.

Толеранције у производњи – Делови се не праве савршено, тако да се никада не поклапају тачно. Увек постоји мала неусклађеност.

Хабање – Током времена, површине лежаја или подлошке се полако троше, што ствара додатне празнине тамо где их не би требало да буде.

Вибрације и бука – Када се делови померају напред-назад, лежајеви почињу да производе чудне звукове, а зупчаници могу да ударе један у други.

（2）Решење за дуготрајну ДИН137А закривљену опружну подлошку:

Користи закривљени или таласасти облик, тако да када га притиснете равно, он се стално гура.

Аутоматски компензујте промене у клиренсу изазване претходно наведеним факторима

Увек одржавајте исправан преднапон лежајева или зупчаника како бисте спречили отпуштање.

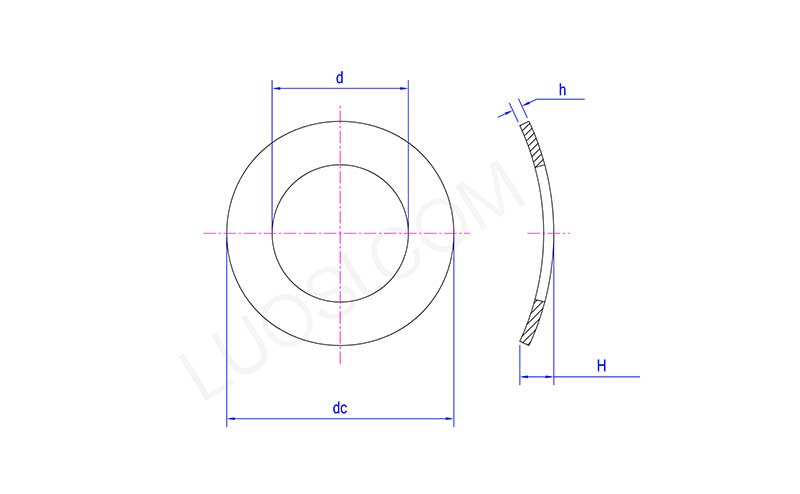

Long Lasting DIN137A Curved Spring Washer

пон	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д мак	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
дц мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
дц мак	4.5	5.5	6	8	10	11	15	18
Х мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Х мак	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】 Типични сценарији апликације

（1）Мали ДЦ мотор

Поставите дуготрајну ДИН137А закривљену опружну подлошку између спољашњег прстена лежаја и крајњег поклопца.

Уклоните аксијални зазор лежаја, смањите радну буку и продужите век трајања лежаја.

(2) Серво мотори

Поставите стабилан предоптерећење између предњег и задњег лежаја. Помаже ротору да прецизније остане на месту и смањује вибрације.

(3) Мотори за апарате (вентилатори, машине за прање веша)

Ове таласне подлошке гурају лежајеве са снагом од отприлике 5 до 20 Њутна. То спречава померање лежајева унутар кућишта и чини мотор тишим.

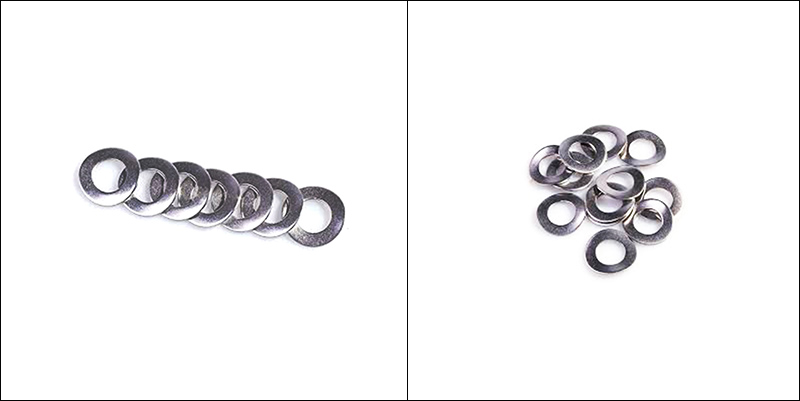

Long Lasting DIN137A Curved Spring Washer

ФАК

（1）П: Можете ли направити дуготрајну ДИН137А закривљену опружну подлошку прилагођене величине која није стандардна?

О: Да. Можемо да променимо унутрашњи пречник, спољашњи пречник, дебљину и висину кривине на основу вашег цртежа или узорка. Такође можемо додати прилагођене ознаке и направити посебно паковање ако је потребно.

(2) П: Да ли ће радити у моторима са високим вибрацијама или деловима преноса?

О: Да, ради посао. Подузима вибрације док опрема ради, обрађује празнине од топлотног ширења и држи вијак чврстим током времена.

(3) П: Могу ли да користим закривљену опружну подлошку са завртњем високе чврстоће (оцена 10,9 или 12,9)?

О: Не баш - не препоручује се. Ове подлошке најбоље раде са завртњима разреда 5.8 или нижим.
