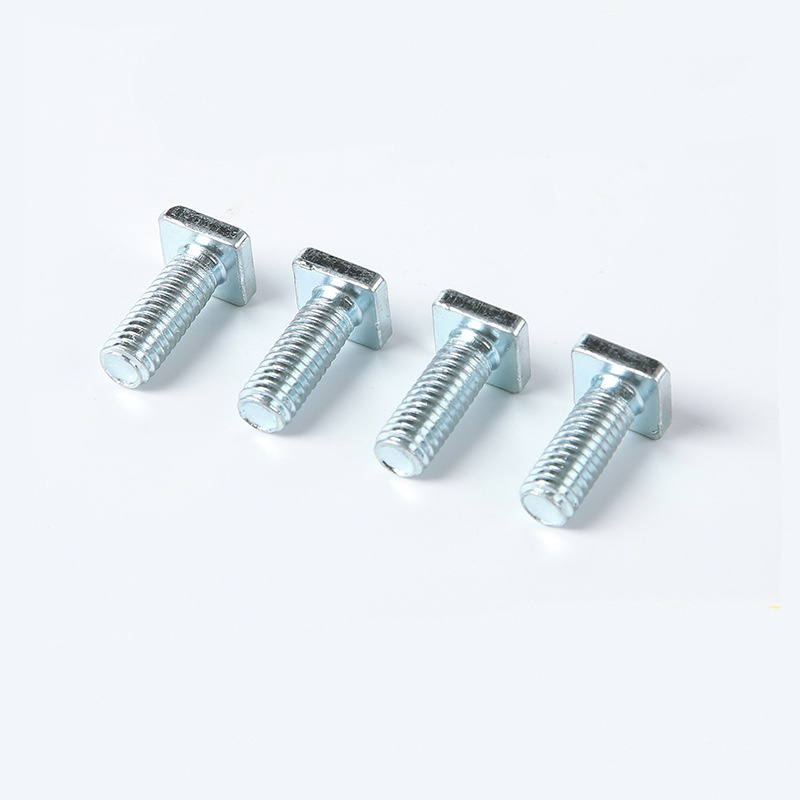

Машински вијак са квадратном главом разреда А

Ксиаогуо® Граде А машински вијак са квадратном главом на лагеру има квадратни дизајн са квадратном главом. Они могу постићи механичко закључавање против торзије, што може повећати ниво сигурности у специфичним радним окружењима.

Пошаљи упит

Опис производа

Машински вијци са квадратном главом разреда А су тип причвршћивача са квадратном главом. Састоји се од квадратне главе и дела шипке са навојем. Обично се користи у комбинацији са квадратним или шестоугаоним наврткама, или се може директно ушрафити у рупе са навојем. Завртњи са квадратном главом били су главни причвршћивач од 19. века до почетка 20. века. Имали су широку примену у инфраструктурној изградњи као што су мостови и железничке пруге због лакоће ковања и одличних анти-торзионих перформанси. Данас, захваљујући својим јединственим дизајнерским предностима, и даље игра улогу у тешким машинама, железничким шинама, одржавању опреме и рестаурацији старих зграда.

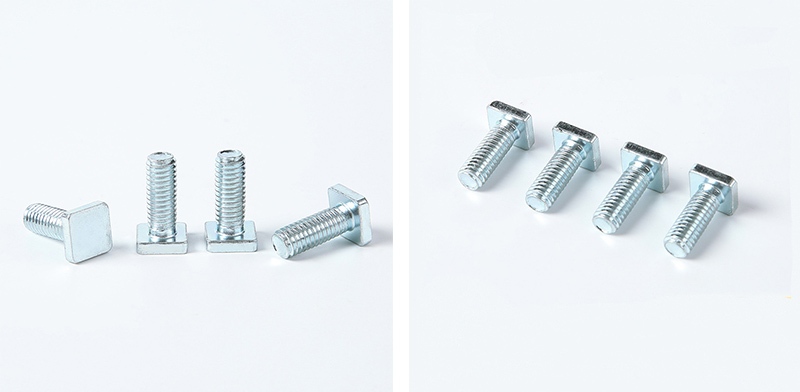

Grade A Square Head Machine Bolt

Структурне карактеристике

Резиме структурних карактеристика машинских вијака са квадратном главом разреда А: Корелација између геометријских карактеристика и функционалног дизајна.

Структурне компоненте Кључне карактеристике Основне функције

Глава Квадратни облик, широке супротне стране, велика висина. Пружа пренос високог обртног момента, функцију против клизања, погодан за слепу монтажу и погодан за утискивање ознака.

Врат Раван врат (против ротације), прирубница (лежај), кратка игла (водење) Механичка заштита од ротације, заштита површине радног предмета, вођење слепих рупа

Пресек осовине Делимично навојен (глатки део вратила) Отпоран је на смицање, обезбеђује прецизно позиционирање и избегава концентрацију напона у навојима

Навојни део Углавном груби зуби, толеранција 6г. Прикључак високе чврстоће, поуздано сарађује са навртком.

Тип краја Равни крај / Закошени крај / Цилиндрични крај Погодно за различите услове уградње

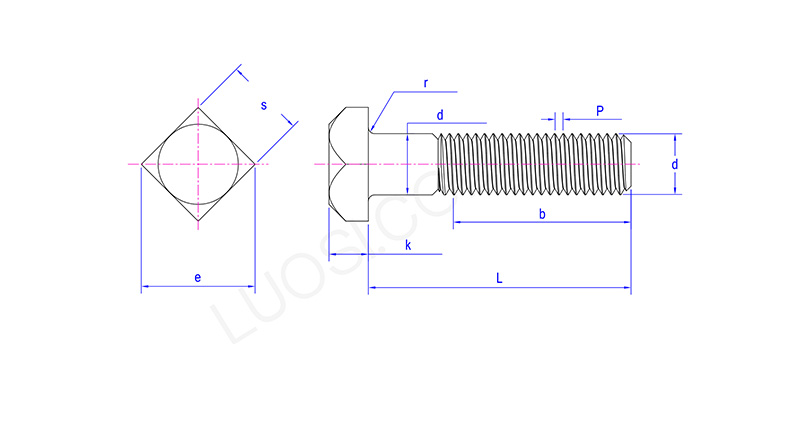

Grade A Square Head Machine Bolt

пон	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
дс мак	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
с мак	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
с мин	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е мак	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мин	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
к мак	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
к мин	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
р мак	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
р мин	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Припреме пре употребе

Пре него што планирате да користите машински вијак са квадратном главом класе А, препоручујемо вам да проверите ове ставке.

（1）Потврдите подударање спецификација вијака

Спецификација навоја: Уверите се да су пречник и корак навоја завртња са квадратном главом потпуно исти као и код одговарајуће матице или отвора са навојем.

Избор дужине: Дужина завртња треба да буде таква да након затезања матице, 2 до 3 комплетна навоја буду откривена на крају завртња.

Бочне димензије главе: Уверите се да ширина квадратне главе одговара величини отвора коришћеног кључа.

Оцена снаге: Изаберите одговарајућу оцену по потреби.

（2）Прегледајте позиције рупа на радном комаду

Округла рупа против квадратне рупе: Обични завртњи са квадратном главом могу да прођу кроз округлу рупу. Међутим, ако је потребно против окретања, на радном комаду мора бити направљена претходно избушена површина за уградњу за квадратну рупу, која омогућава уметање врата квадратне главе.

Толеранција пречника: Пречник округле рупе треба да буде 0,5 до 1,0 мм већи од пречника дршке вијка.

Заобљење угла рупе: Ако глава машинског вијка са квадратном главом разреда А треба да у потпуности прионе за површину радног предмета, рупу треба заоблити или утопити.

（3）Чишћење и подмазивање

Уклоните мрље од уља, гвожђе, старе премазе и друге остатке са навоја.

За материјале од нерђајућег челика или окружења са високом температуром, препоручује се наношење средства против приањања или мазива молибден дисулфида на навоје.

За обичне вијке од угљеничног челика може се применити мала количина уља да би се смањио коефицијент трења.
