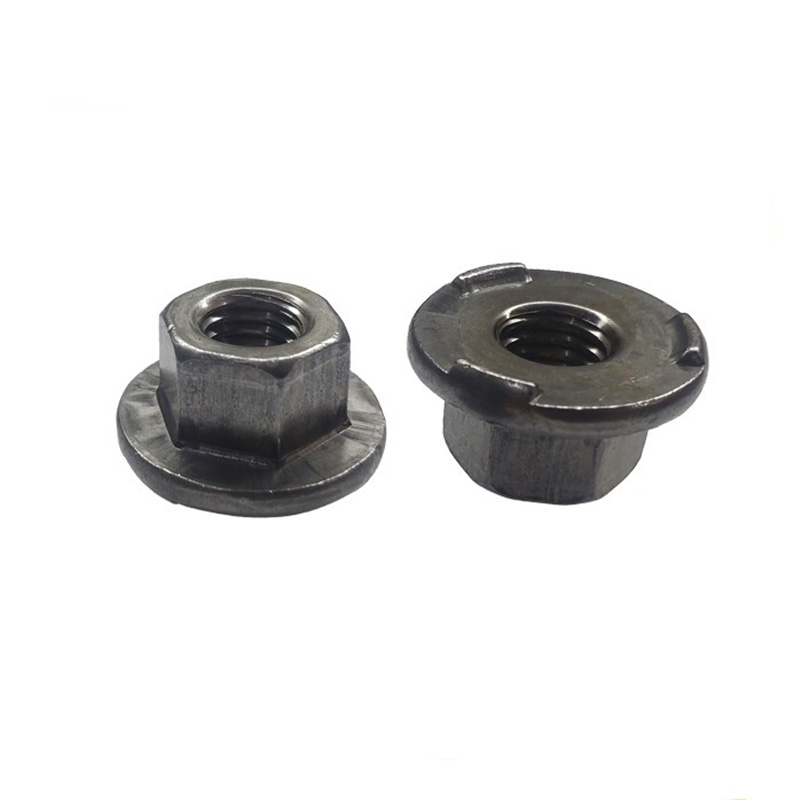

Навртке за заваривање са шестоугаоним прирубницама

Кинески произвођач Ксиаогуо® шестоугаоне матице за прирубницу израђене су од висококвалитетног легираног челика разреда 10.9, са прецизном обрадом. Његова затезна чврстоћа прелази 1000 МПа. Тачке заваривања су стабилне, носивост је висока и може се добити извештај о испитивању.

Пошаљи упит

Опис производа

Навртке за заваривање са шестоугаоном прирубницом су специјални причвршћивач са кружном прирубницом на дну и шестоугаоним обликом на врху. Доња површина прирубнице обично има три избочине за заваривање (или назване босс). Ова навртка се након топљења избочина чврсто заварује за лим кроз отпорно заваривање (босс велдинг), чиме се постиже трајна навојна веза.

У поређењу са обичним наврткама за заваривање, шестоугаоне матице за заваривање прирубнице имају површину прирубнице, која може да замени равне подлошке за дистрибуцију притиска и заштиту компоненти танког лима од гњечења. У исто време, дизајн шестоугаоне главе чини погодним коришћење стандардних кључева или утичница за монтажу вијака. Овај производ се широко користи у сценаријима навојног повезивања конструкција од танког лима као што су каросерије аутомобила, кућишта кућних апарата, електрични ормарићи и механичка опрема.

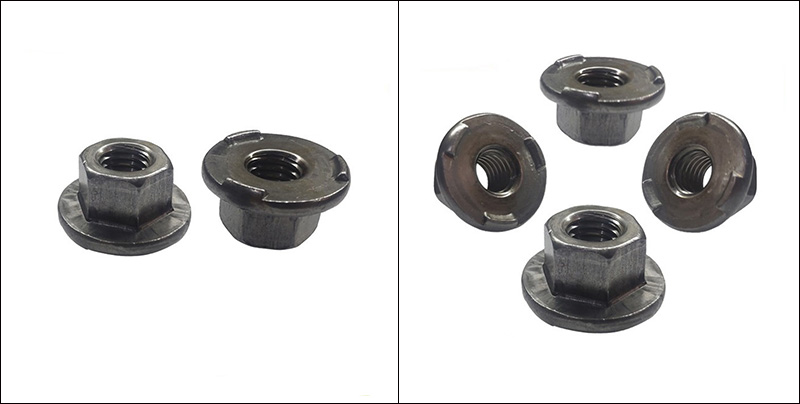

Hexagon Flange Weld Nuts

Основне структурне карактеристике

Структурни дизајн шестоугаоних навртки за заваривање прирубнице је усредсређен око три кључна циља: „поуздано заваривање, прецизно позиционирање и згодна монтажа“. Основне структурне карактеристике могу се сумирати на следећи начин:

（1）Хек глава

Облик: Правилан шестоугао. Димензије супротних страна су у складу са толеранцијама ИСО/ДИН стандарда.

Функција: Може се лако затегнути помоћу отвореног кључа или утичнице, без потребе за посебним алатима.

Предност: Компатибилан са обичним шестоугаоним наврткама, што олакшава монтажу и одржавање на лицу места.

（2）Основа прирубнице

Облик: Увећана површина прирубнице

Функција: Повећајте површину контакта са радним предметом, распоредите притисак и спречите деформацију танког материјала.

Замените равне подлошке и смањите број компоненти и корака монтаже.

Предности: Повећава поузданост везе и смањује укупне трошкове.

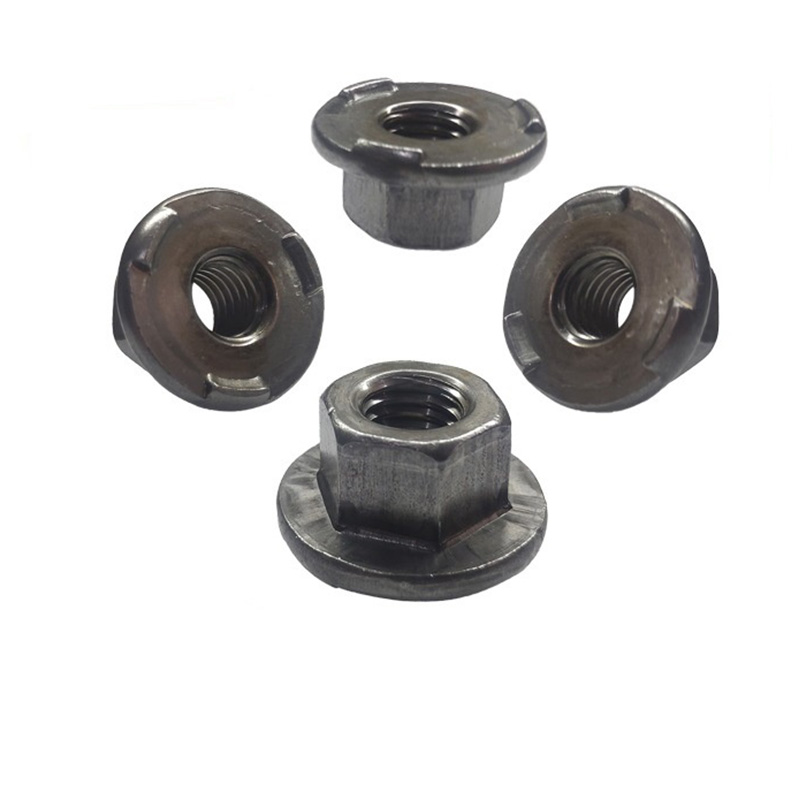

（3）Пројекције завара

Ово је најважнија карактеристика која разликује шестоугаоне матице за прирубницу од обичних навртки за прирубницу.

Феатуре	Опис
Количина	Стандардни дизајн се састоји од 3 комада, равномерно распоређених под углом од 120° дуж доње површине прирубнице.
Облик	Кугласте или конусне врхове, са глатким и заобљеним врхом без оштрих ивица.
Висина	0,5 - 0,8 мм (подесиво према дебљини основног материјала)
Функција	① Током отпорног заваривања, избочине се прво топе, формирајући стабилно растопљено језгро;② Постиже се аутоматско центрирање у три тачке како би се спречило померање заваривања; ③ Када није у процесу заваривања, радни предмет се може привремено држати на месту, олакшавајући позиционирање аутоматизоване производне линије.
Предности	Пенетрација заваривања је уједначена, тачност позиционирања је висока и погодна је за роботизовано аутоматизовано заваривање.

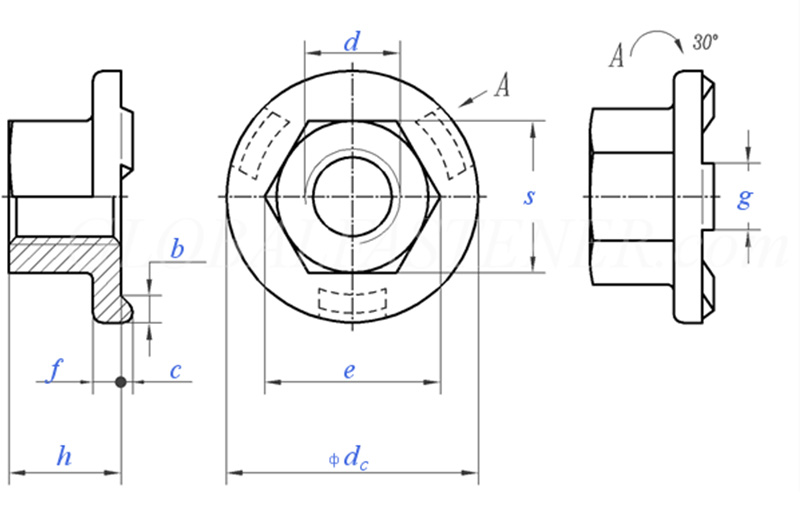

Hexagon Flange Weld Nuts

Тхреад Сизед			М5	М6	М8	М10	М12	М14	М16
d			М5	М6	М8	М10	М12	М14	М16
P	Груби корак навоја		0.8	1	1.25	1.5	1.75	2	2
P	Фине Тхреад Питцх		/	/	/	/	15	1.5	1.5
C	Номинал Сизе	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
дц	мак		15.5	18.5	22.5	26.5	30.5	33.5	36.5
дц	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	мак		8.5	10.9	14	17.5	20	23	26
f	Номинал Сизе	±0,25	1.7	2	2.5	3	3	4	4
g	Номинал Сизе	±0.1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	мак		5	7	10	13	15	17	19.5
S	мак		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	мак=номинална величина		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
на 1000 јединица кг			/	5.7	12.2	21.8	29.4	45.8	/
