Метрички тип У 12 пионт прирубнички вијак

Метрички тип У 12 пионт завртњи са прирубницом савршени су за прецизне и сигурне инсталације. Фабрика Ксиаогуо® може задовољити ваше потребе. Производимо у складу са имплементационим стандардом АСМЕ/АНСИ Б18.2.5М-2009. Наручите сада и набавите поуздане шрафове који су вам потребни.

Пошаљи упит

Опис производа

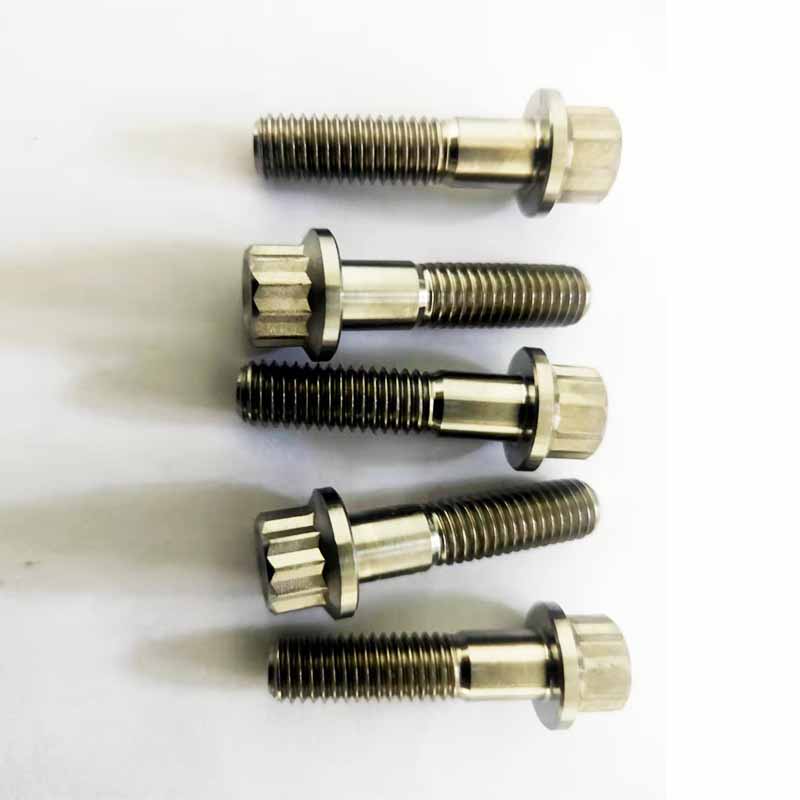

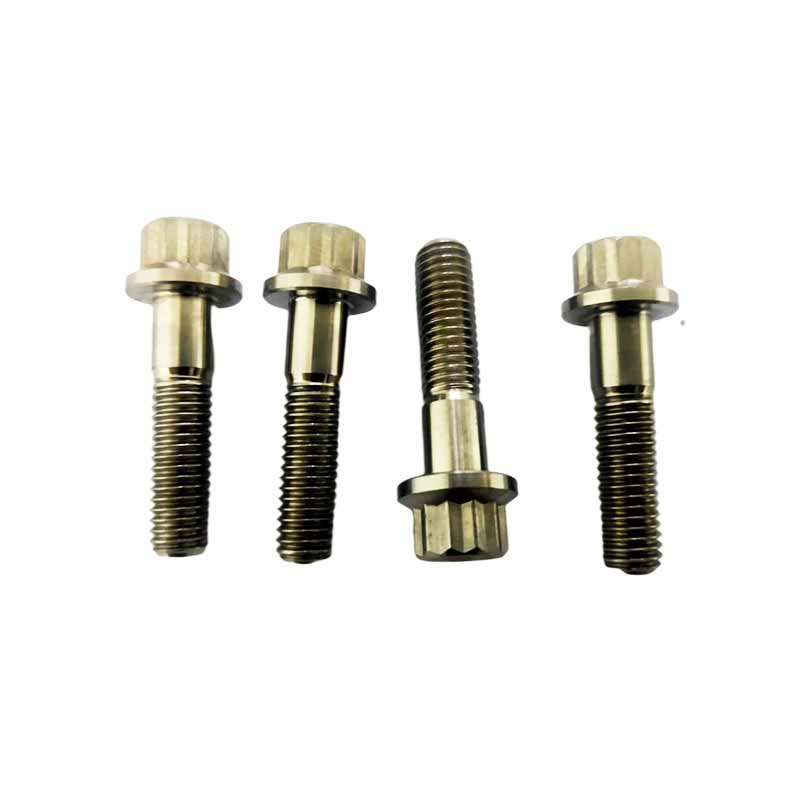

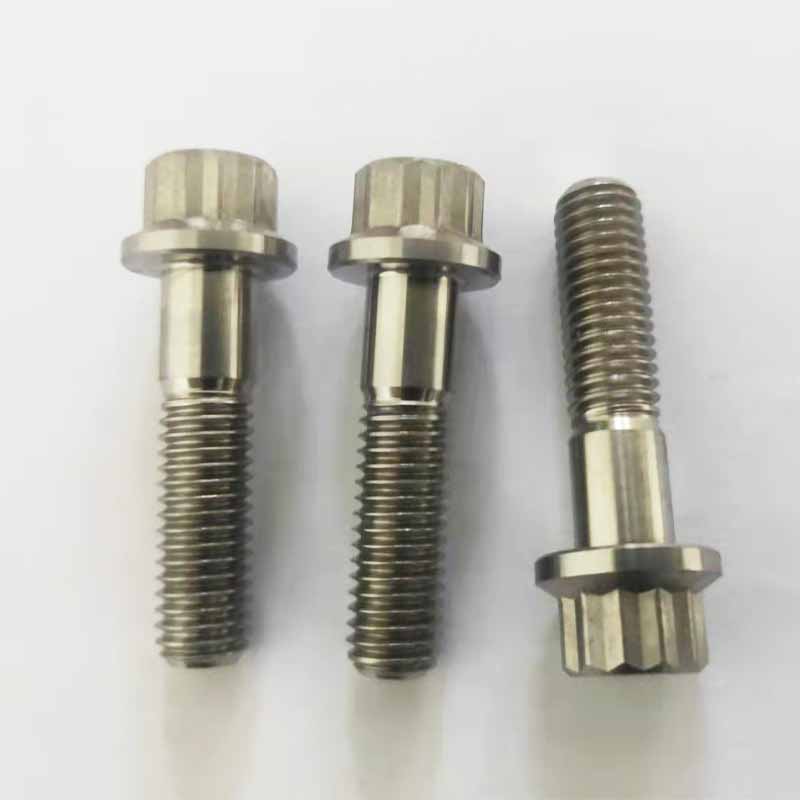

Метрички тип У 12 пионт вијак са прирубницом има 12 углова на глави. Када је затегнут, има већу контактну површину и може применити већи обртни момент. Испод завртња се налази прирубничка плоча у облику слова У, која може повећати контактну површину са спојеним делом и распршити притисак.

Metric Type U 12 Piont Flange Screw

Карактеристике и параметри

Метрички тип У шрафови са 12 тачака отпорни су на корозију сланом спрејом. Дизајн доњег реза се често користи од нерђајућег челика, што може смањити корозију у пукотинама. Прирубничке заптивне површине, идеалан су избор за бродске ограде или обалну инфраструктуру. Они могу спречити отпуштање. Доња површина назубљене прирубнице има мрежасту површину, која је погодна за индустријске вибраторе или носаче генератора који не захтевају подлошке за закључавање.

За причвршћивање издувног колектора турбине користе се метрички тип У 12 пионт шрафова. Цурење из разводника ће смањити ефикасност турбине. Они могу да издрже термички циклус од 900°Ц. Жлеб у облику слова У може спречити савијање прирубнице када се затегне. Када се примени средство против лепљења никла, бакарна паста ће изгорети. Замените га сваких 50.000 пређених миља; Термички замор може изазвати пуцање издувне цеви.

За фиксирање поклопаца мењача ветротурбина користе се метрички тип У завртњи са 12 тачака. Вибрације турбине могу узроковати повлачење традиционалних вијака. Они могу закључати поклопац на више од 20 година. Доњи део може да игра улогу у апсорпцији удара. Када користите множитељ обртног момента од 12 тачака на висини, недовољно затезање може проузроковати улазак прашине и оштећење зупчаника.

Метрички тип У 12 пионт вијак са прирубницом има изузетно јаку силу причвршћивања. Дизајн са 12 углова омогућава му да издржи већи обртни момент када је затегнут. Поред тога, прирубница у облику слова У повећава трење, што отежава отпуштање чак и у окружењу које вибрира. Веома су поуздани и могу да одржавају прикључне делове стабилним све време.

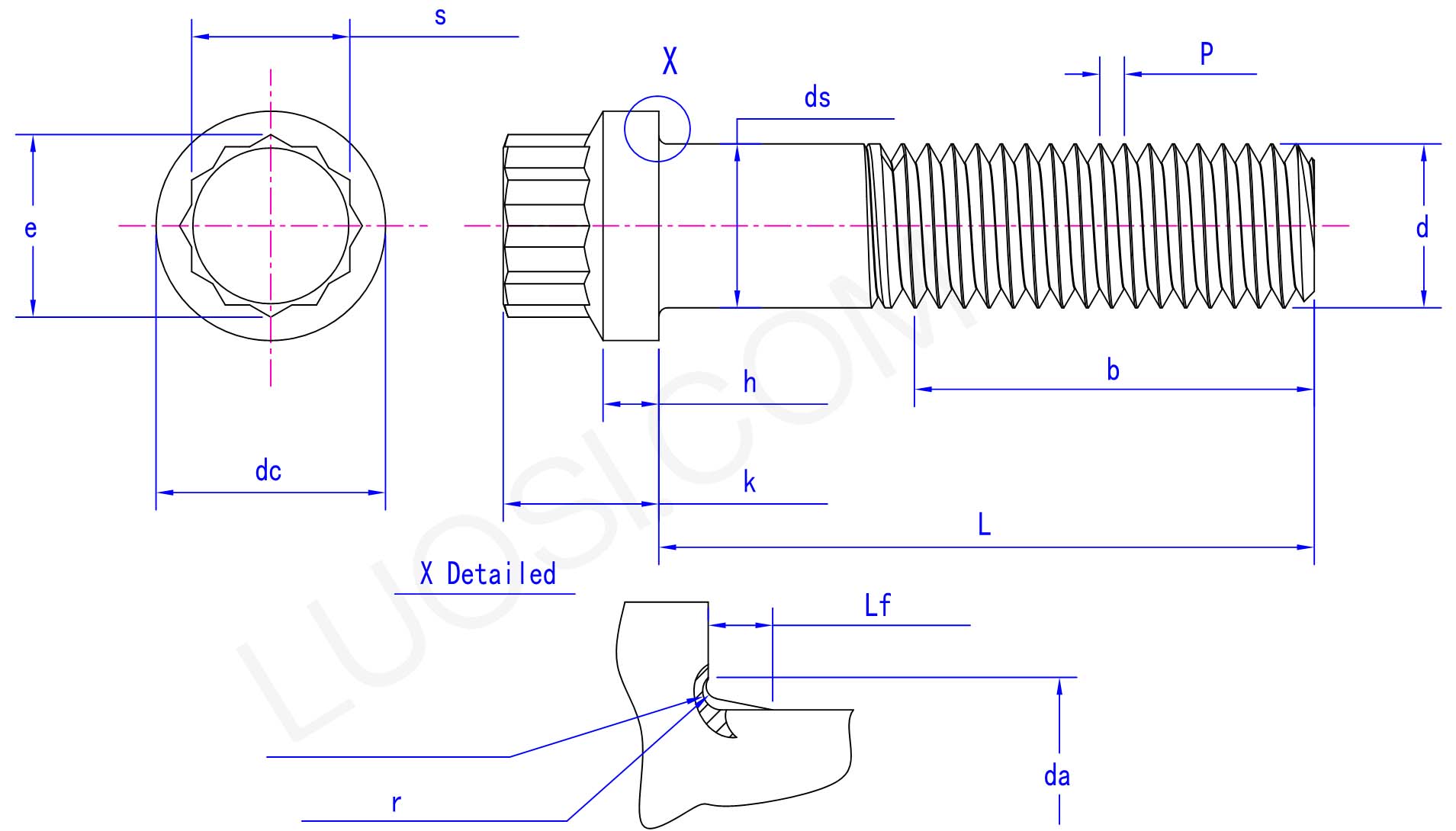

Параметри производа

пон	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30	М36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
дс мак	5	6	8	10	12	14	16	20	24	30	36
дс мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
с мак	5	6	8	10	12	14	16	20	24	30	36
с мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
е мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
дц мак	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
дц мин	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
х мак	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
х мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
к мак	5	6	8	10	12	14	16	20	24	30	36
к мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
да мак	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Лф мак	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
р мак	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
р мин	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
