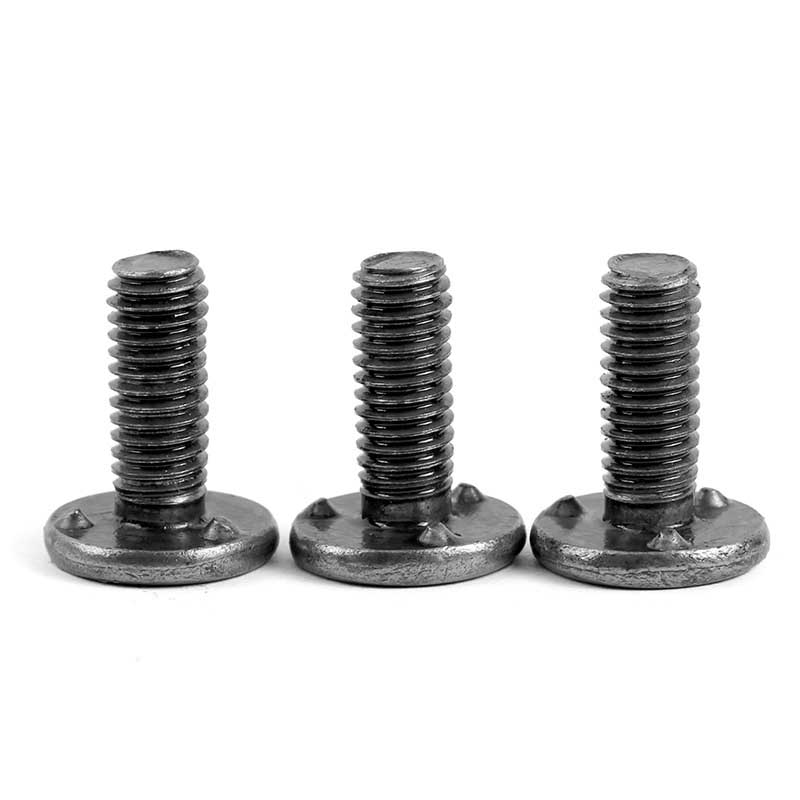

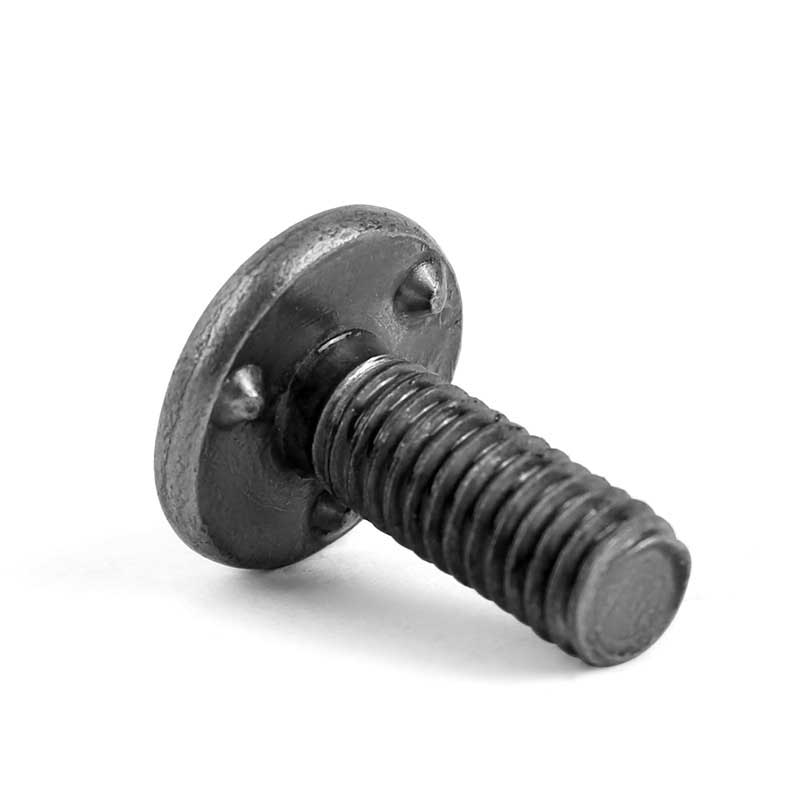

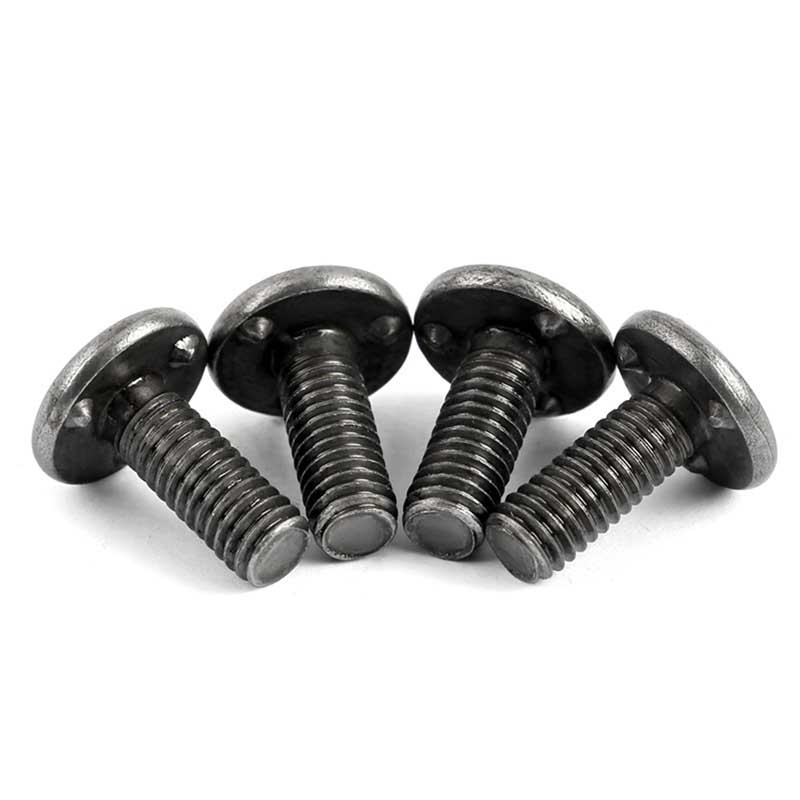

Вијак за заваривање са метричким навојем

Заварени вијак са метричким навојем користи се за заваривање на металну површину, а затим се метрички навоји користе за повезивање осталих компоненти. Компанија Ксиаогуо® има довољан инвентар робе на залихама. Погодни су за производњу метала, аутомобилске плоче или индустријске оквире.

Модел:DIN 34817-2001

Пошаљи упит

Опис производа

пон	М5	М6	М8	М10	М12	М14
P	0.8	1	1.25	1.5	1.5	1.5
а мак	2.4	2.8	3.7	4.4	4.6	4.6
дк мак	10	12	16	20	24	28
дк мин	9.64	11.57	15.57	19.48	23.48	27.48
д1 мин	7.85	9.75	13.25	17.15	21.15	25.20
д1 мак	8.21	10.11	13.68	17.58	21.67	25.72
х мак	0.8	0.8	1.2	1.4	1.6	1.6
х мин	0.7	0.7	1.1	1.3	1.5	1.5
к мак	2.2	2.7	3.2	4.2	5	5.8
к мин	1.8	2.3	2.8	3.8	4.6	5.4
р мин	0.1	0.15	0.15	0.15	0.15	0.2
е мак	1.7	1.7	2.2	2.2	2.2	2.7
е мин	1.3	1.3	1.8	1.8	1.8	2.3
б1 мак	3.9	4.4	5.9	7.9	9.4	11.5
б1 мин	3.1	3.6	5.1	7.1	8.6	10.5
да мак	5.3	6.4	8.4	10.5	13	15

Вијак за заваривање са метричким навојем фиксира се за радни предмет заваривањем. Овај тип шрафова долази иу облику главе и без главе. Према навоју, може се даље класификовати на вијке заварене са спољним навојем и заварене вијке са унутрашњим навојем. Спецификације су углавном од М5 до М14.

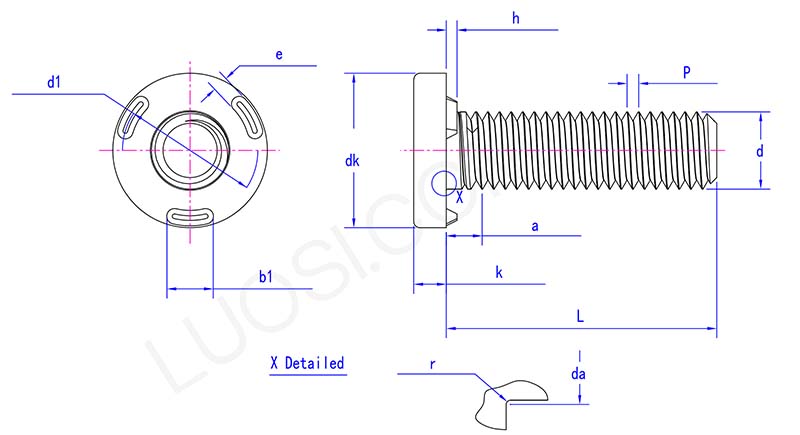

Weld screw with metric thread parameter

Може се користити у

Вијци за заваривање са метричким навојем се користе за поправку издувних носача. Аковијакрупе на издувном држачу су истрошене, могу се поправити њиховом употребом. Очистите тачке заваривања на оквиру, поставите завртње и извршите тачкасто заваривање кроз рупе на подлошкама. Затегните држач вијцима. Потребно је само 3 минута и нема потребе за поновним бушењем или тапкањем. Може да издржи вибрације на путу без попуштања.

Вијак за заваривање са метричким навојем се користи за надоградњу носача транспортера. Ако желите да додате сензоре на постојећи транспортер, користите их за брзу инсталацију носача. Заварите завртње М8 на потребне водилице рама. Нема потребе за бушењем рупа у кључним структурама. Носач сензора је директно причвршћен за нови навој помоћу вијака. То штеди време потребно за поновно ожичење током реновирања и инсталације.

Вијци за заваривање се користе за уградњу хидрауличних цевовода. Ако је потребно причврстити обујмицу хидрауличног црева на опрему, њихова употреба може спречити тресење. Заварите М6 завртње дуж оквира на сваких 18 инча. Носач за учвршћење је директно причвршћен за вијак помоћу вијака. Они могу да издрже континуиране вибрације боље од вијака за лим. Спречите да се црево истроши услед трења.

Карактеристике производа

Карактеристика завареног завртња са метричким навојем лежи у употреби методе фиксације заваривањем. У поређењу са обичном механичком везом, заваривање може учинити да завртњи и основни материјал формирају чвршћу везу, скоро интегрисану. Дизајн метричких навоја може се погодно ускладити са наврткама или компонентама са унутрашњим навојем, олакшавајући уградњу других делова у будућности. Штавише, тачност димензија навоја је у складу са метричким стандардима, што га чини веома разноврсним.
