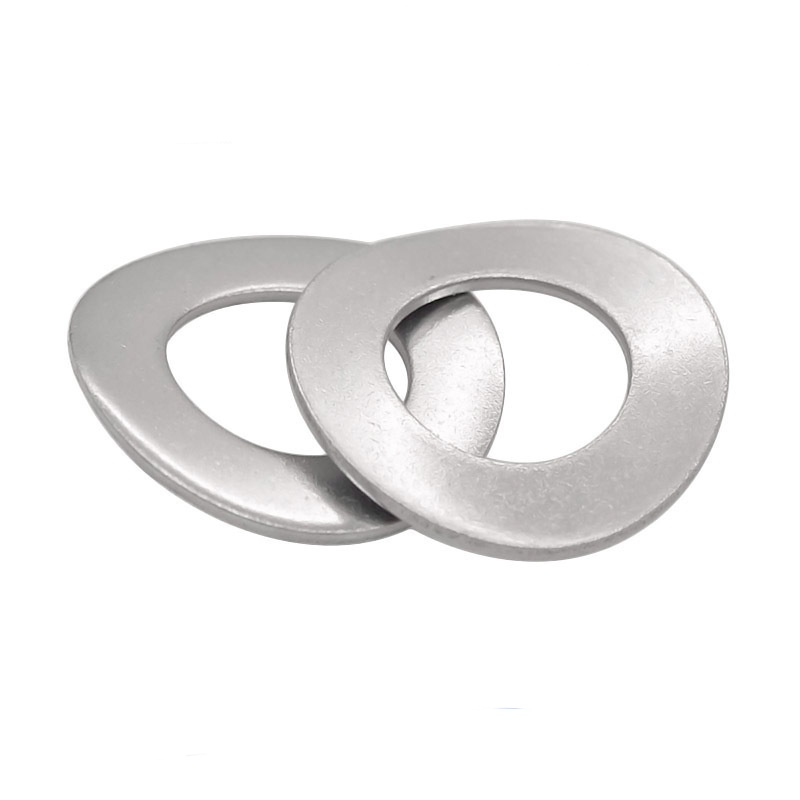

ДИН137А Закривљена опружна подлошка

ДИН137А закривљена опружна подлошка коју производи Ксиаогуо® Фацтори има јединствен дизајн. Овај дизајн може да обезбеди стабилну аксијалну силу предоптерећења између компоненти као што су лежајеви, елиминише аксијални зазор, спречи подрхтавање подложака и на тај начин избегне утицај на целокупну употребу.

Пошаљи упит

Опис производа

ДИН137А закривљена опружна подлошка је еластична метална заптивка са једном или вишеструком структуром савијања у облику лука. Генерише еластичну силу преднапрезања кроз сопствену деформацију лука и монтира се испод вијака и матица. Користи се за уклањање јаза у споју причвршћивача, одржавање силе предоптерећења, компензацију топлотног ширења или хабања и отпорност на умерене вибрације.

Име	ДИН137А Закривљена опружна подлошка
Материјал	Нерђајући челик / легирани челик / угљенични челик / месинг / опружни челик
Стандарди	ДИН137А
Тхреад	Метрички/Метрички
Величине	М2-М12
Заврши	Цинк/црна/природна/друго
Прилагодљиво	ДА
Узорак	ДА

Структура Увод

Како изгледа структура ДИН137А закривљене опружне подлошке? Једноставно речено, то је мали метални прстен у облику лука.

【Укупни облик】

ДИН137А закривљена опружна подлошка није обична равна подлошка. Ако га држите у руци, видећете да се сам избочио, а не да остаје раван. У зависности од начина на који се избочи, постоје углавном две структуре:

(1) Једноталасни облик лука (као мали лучни мост)

Цела подлошка има један облик лука, при чему је средина виша, а бочне стране ниже, што подсећа на мини лучни мост. У слободном стању, његова природна висина је много већа од његове дебљине. Када је спљоштен, створиће обрнути потисак.

（2）Више таласа (као таласасти чипс од кромпира)

Машина за прање има два или чак више таласа, са врховима и долинама који се смењују и петљају око обима. Када се ова структура сабије, деформација није толико значајна као код једног таласа, али је еластичност уједначенија.

Ове две врсте подложака су комплетни кружни прстенови, са рупом у средини и без резова око ивица. Дебљина материјала је иста свуда.

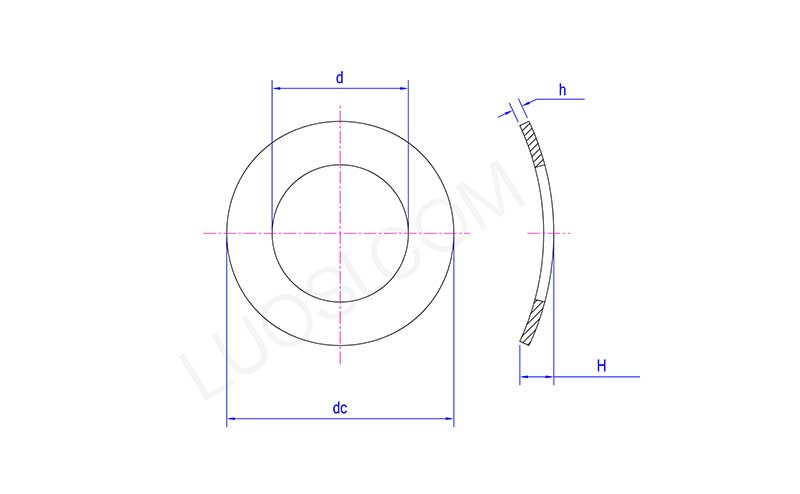

DIN137A Curved Spring Washer

пон	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д мак	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
дц мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
дц мак	4.5	5.5	6	8	10	11	15	18
Х мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Х мак	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Кључни структурни делови】

（1）Контура у облику лука (језгро)

Заптивка није равна у слободном стању; уместо тога, представља једну лучну површину (попут лучног моста) или више таласа (попут таласа) дуж кружног правца.

Овај закривљени/таласти облик је извор еластичности.

（2）Затворена петља без сечења

ДИН137А закривљена опружна подлошка је комплетан прстен без спиралних резова.

（3）Уједначена дебљина пресека

Дебљина заптивке је уједначена по целом обиму, без икаквих постепених промена или локалног стањивања.

（4）Однос спољашњег пречника и унутрашњег пречника

Однос спољашњег пречника и унутрашњег пречника утиче на крутост и потпорну површину подлошке.
