Двострука преклопна клинаста подлошка

Двострука преклопна клинаста подлошка за закључавање произведена у фабрици Ксиаогуо® има двослојну структуру и дизајн са двоструким закључавањем. У поређењу са традиционалним конвенционалним затварачима против отпуштања, њихов учинак је много бољи.

Пошаљи упит

Опис производа

Двострука преклопна подлошка са клиновима је напредни затварач високих перформанси против отпуштања. Користи јединствену технологију закључавања клином уместо традиционалне методе која се ослања на трење. Има двослојну пресавијену клинасту структуру, са назубљеним површинама са обе стране. У ствари, састоји се од пара (два комада) потпуно идентичних подложака. Јединствена структура сваке подлошке је кључ за постизање њених изванредних перформанси против лабављења.

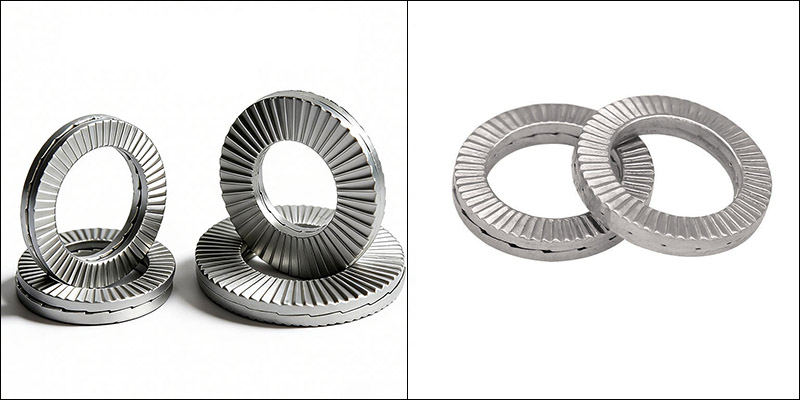

Double Fold Wedge Lock Washer

Структурне карактеристике

Основна структурна карактеристика двоструке клинасте подлошке за закључавање лежи у њеном дизајну од две заптивке, при чему унутрашња и спољашња површина обављају функције закључавања и фиксирања.

（1）Упарена машина за прање веша

Две идентичне заптивке су комбиноване да формирају сет. Овај дизајн се одваја од традиционалног једноделног облика. Две заптивке су претходно састављене током производње како би формирале систем закључавања. Овај симетрични дизајн се може поново користити и неће оштетити заптивке када се раставља.

（2）Радијално подигнута површина

Ови издигнути узорци су страна двоструке преклопне клинасте подлошке која долази у директан контакт са главом навртке, завртња или површином повезане компоненте. На површини се налазе фини радијални уздигнути узорци/дентикле. Они углавном служе за фиксирање двоструке клинасте подлошке за закључавање на ову површину, "закључавајући" је на месту и спречавајући било какво клизање између њих.

（3）Троугласта површина зуба

Ово је површина за спајање на супротној страни заптивке. Унутрашња површина је састављена од клинастих зубних површина равномерно распоређених дуж обима, које подсећају на брегасту и позната је и као „клинасти зуби“ или „површине нагнутих зуба“.

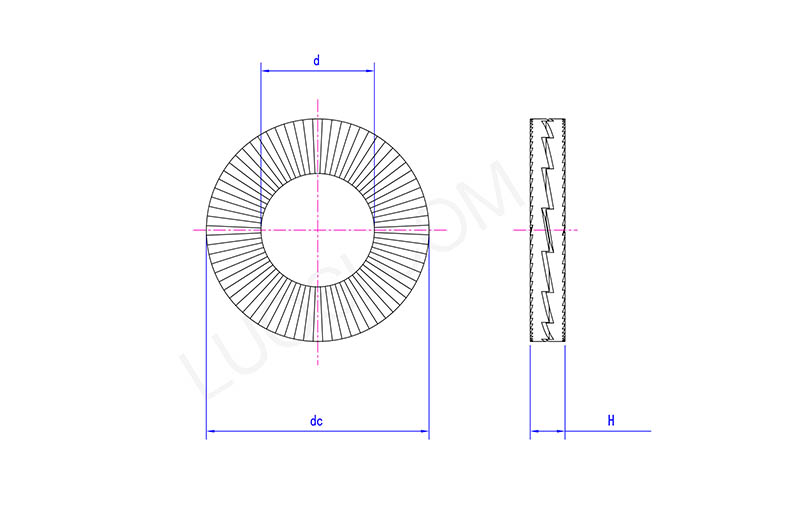

Double Fold Wedge Lock Washer

пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д мак	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
дц мак	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Х мак	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Х мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

ФАК

（1）Да ли се може поново користити?

Да, може се поново користити неколико пута. Његове перформансе закључавања неће лако пасти након вишекратног растављања и склапања.

（2）Које материјале испоручујете?

Имамо верзије од опружног челика, угљеничног челика и нерђајућег челика. Површински третмани укључују поцинковање, вруће поцинковано и црни оксид.

（3）Која је предност у поређењу са обичном подлошком за прање?

Много боља отпорност на вибрације, јачи ефекат закључавања, није лако заморити и деформисати, погоднији за велика оптерећења и прилике са високим вибрацијама.
