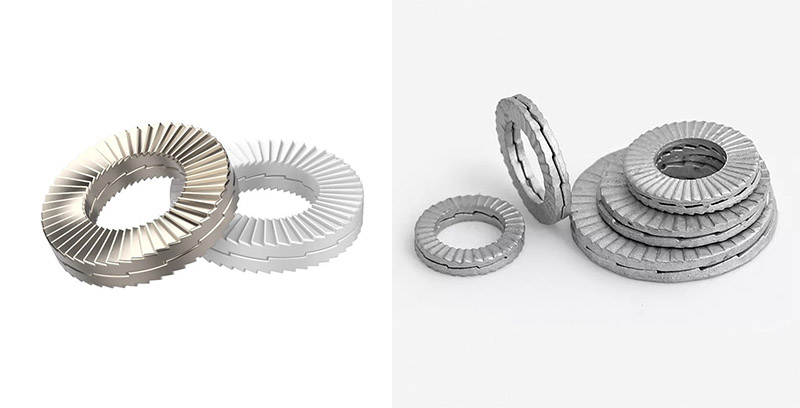

Двоструке велике подлошке са самоблокирањем

Инсталирање двослојних самозакључујућих великих подложака је прилично једноставно. Само се уверите да је велика назубљена површина правилно поравната и постављена у исправан положај, а затим затегните вијак или матицу стандардним обртним моментом да бисте завршили процес. Његова инсталација не захтева сложене технике или скупе алате, али постоји неколико кључних тачака које се морају приметити да би се постигао 100% учинак.

（1）Припрема пре инсталације

Чишћење радног предмета: Уверите се да су контактне површине вијака, навртки, двоструких самозакључујућих великих подложака и спојених делова чисте, равне, без мрља од уља, рђе или неравнина.

Број подлошки које треба проверити: Морају се користити у пару (два комада чине један сет) када се користе.

Проверите врсту површине за уградњу: да ли је конфигурација кроз отвор или слепу рупу и одредите број подложака.

（2）Поставите машину за прање веша

Уклоните пар подложака и уверите се да су „велика зупчаста површина (клинаста површина)“ окренута једна према другој. Немојте их делити или инсталирати погрешним редоследом.

（3）Разликујте пролазне рупе и слепе рупе

Слепи отвор/вез за вијке: Потребан је само пар великих подложака са два самозабрављивања, постављених између главе завртња и повезане компоненте. Матица је затегнута на другој страни.

Склоп са отвором/навртком са вијком: Када се користи, потребна су два пара великих подложака са два самозабрављивања. Један пар се поставља испод главе вијка, а други пар испод матице.

（4）Обезбедите исправан контакт

Уверите се да су радијалне површине зубаца на спољној страни подлошке у контакту са једном страном главе завртња (или матице), а друга страна у контакту са површином спојене компоненте.

（5）Затегните

Користите момент кључ и затегните причвршћиваче према одговарајућим вредностима обртног момента.

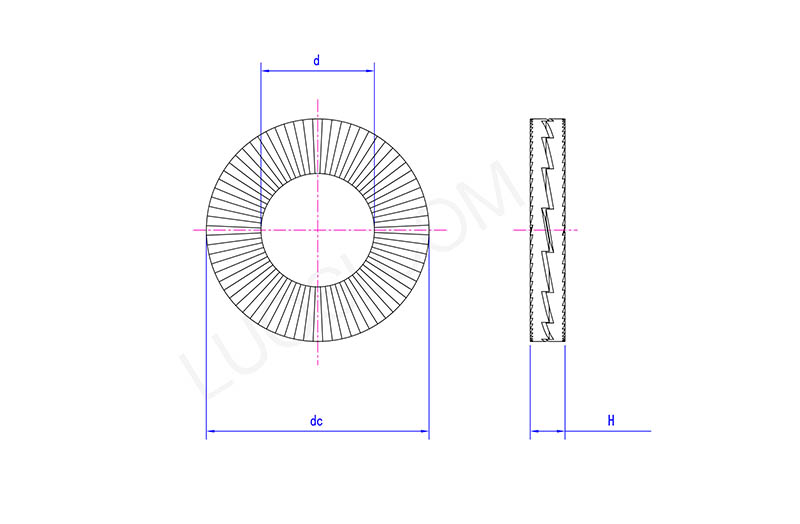

пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д мак	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
дц мак	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Х мак	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Х мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Може ли се поново користити?

Двоструке самозакључајуће велике подлошке обично се могу поново користити. Након уклањања са опреме, оба дела заптивке морају се темељно прегледати.

Услови за поновну употребу: Ако велика површина зуба на унутрашњем прстену и радијални зупци на спољној страни не показују прекомерно хабање, нема видљивих деформација, нема пукотина или оштећења, онда се могу очистити и поново инсталирати.

Ситуација која захтева замену: Ако инспекција открије очигледно хабање или оштећење, мора се одмах заменити нови сет подложака како би се спречила недовољна сила закључавања.
