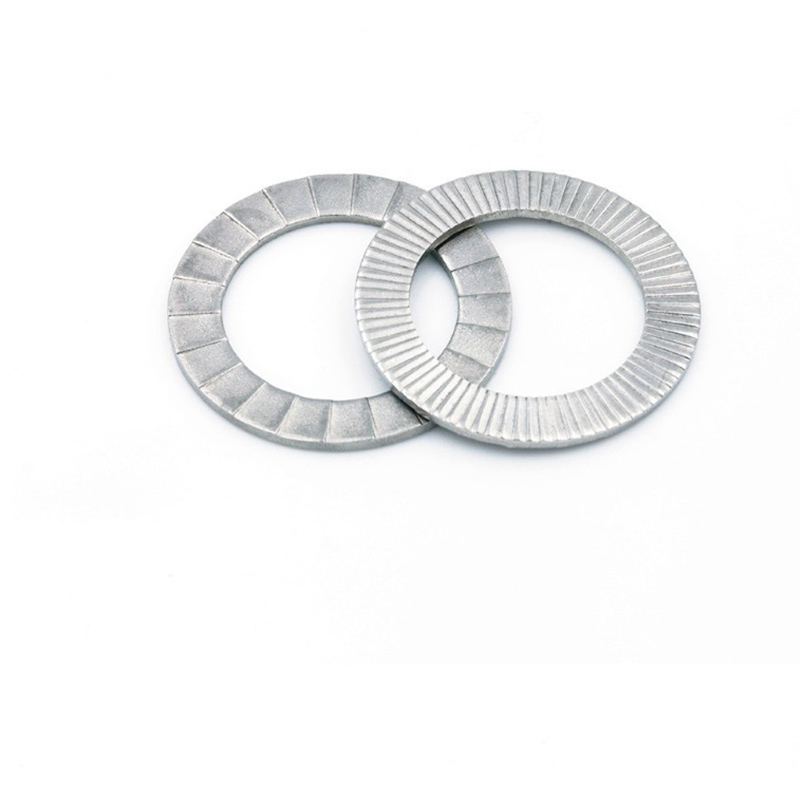

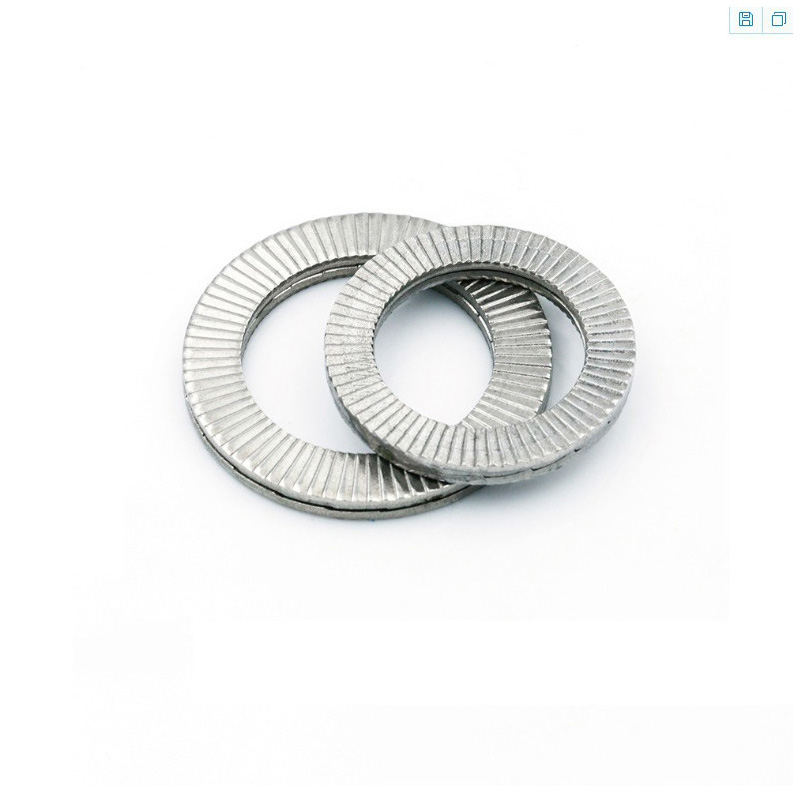

Двострука клинаста подлошка

Двоструке клинасте подлошке за закључавање из Ксиаогуо® фабричког залиха су за вишекратну употребу. Када су инсталиране и растављене на прави начин, неће се деформисати, а њихов учинак закључавања остаје исти чак и након вишекратне употребе.

Пошаљи упит

Опис производа

Производимо двослојну клинасту подлошку са аутоматским производним линијама. Стандардне сировине се обрађују да би се направиле подлошке тачних димензија.

（1）Припрема и прерада сировина

Као основни материјал користимо траку од легираног челика високе чврстоће и траку од нерђајућег челика. Материјали се третирају жарењем и киселином како би се прилагодила њихова унутрашња кристална структура.

（2）Утискавање

Изводи се у прецизној преси са више станица.

Бушење: Бушење централне рупе за подлошку.

Формирање зупчаника: Захваљујући прецизној сарадњи горњег и доњег калупа, на једној страни се формирају радијално фини зупци на спољашњем прстену.

Обликовање клинасте површине: помоћу специјалног калупа клинасте површине зуба које одређују учинак закључавања се истискују на другој страни.

Смицање: Скидање формиране подлошке са челичног лима.

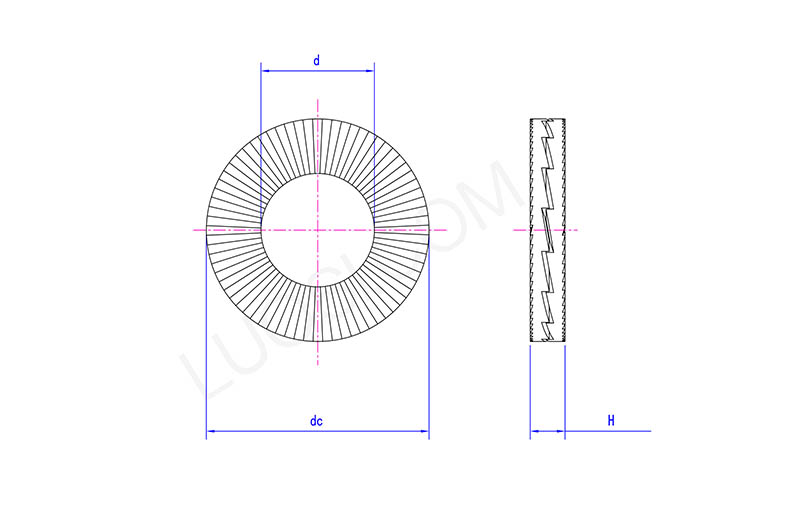

Two Fold Wedge Lock Washer

пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д мак	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
дц мак	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Х мак	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Х мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Термичка обрада очвршћавања

Машина за прање се равномерно загрева на одређену високу температуру, затим брзо гаси, а одмах затим следи каљење.

（4）Обрада површинског премаза

За двослојну клинасту подлошку за закључавање од угљеничног челика, најпрепоручљивије решење високих перформанси је Дацромет. Висококвалитетни премаз ће побољшати заштиту и отпорност на хабање Двоструке клинасте подлошке.

（5）Инспекција и тестирање квалитета

Анализа сировог материјала: Спроведите спектралну анализу сваке улазне серије материјала да бисте проверили хемијски састав.

Инспекција процеса: Током процеса штанцања, обезбедите стабилност димензија.

Тест тврдоће: Насумично проверите да ли двопреклопна клинаста подлошка за закључавање испуњава стандарде дизајна.

Испитивање сланом спрејом: За проверу отпорности премаза на корозију.

Тест бочних вибрација: Инсталирајте подлошку на стандардну тачку спајања завртња и пратите слабљење њене силе стезања под сталним вибрацијама.

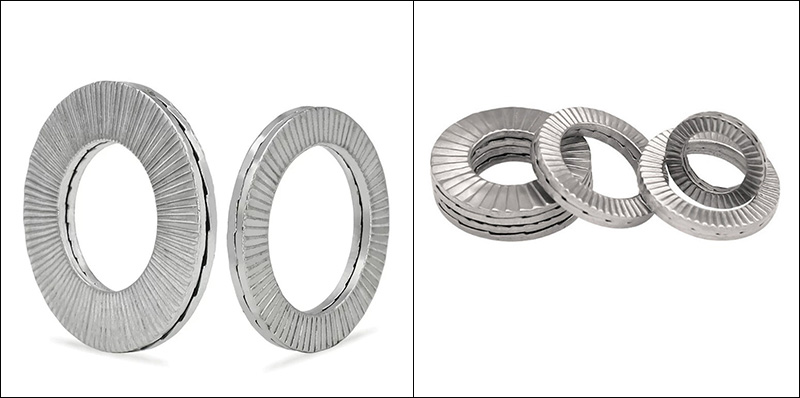

Two Fold Wedge Lock Washer

пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д мак	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
дц мак	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Х мак	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Х мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
