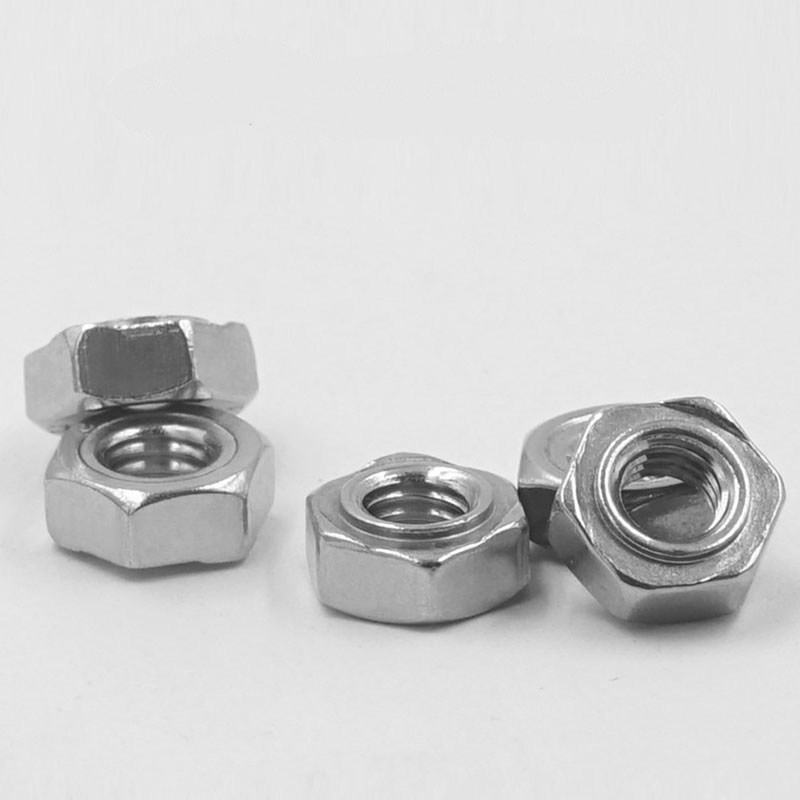

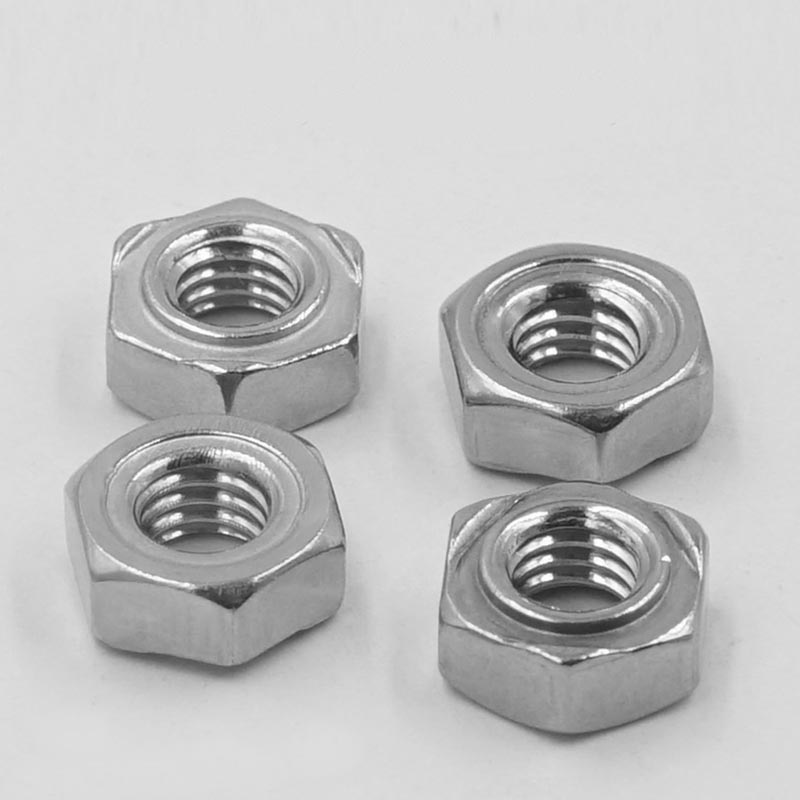

Хек Велд Матице

Одмах купите Ксиаогуо® шестерокутне матице за заваривање. Ове матице имају три равномерно распоређена избочина за заваривање на дну. Струја је концентрисана, језгро завара је стабилно, а матице се никада неће олабавити након заваривања. Ово ефикасно спречава проблем одступања матице током процеса заваривања.

Модел:JIS B1196-1.1-1982

Пошаљи упит

Опис производа

Навртке са шестоугаоним заваривањем су тип специјализованог затварача који је у складу са ДИН 929 стандардом. Имају шестоугаони облик и три избочине за заваривање на дну (неке имају игле за позиционирање). Они су трајно причвршћени за металне лимове помоћу отпорног тачкастог заваривања и обезбеђују рупу унутрашњег навоја високе чврстоће за накнадне вијчане везе. Њихова кључна карактеристика је да никада не попуштају након заваривања. Хек заварене матице се широко користе у индустријама као што су аутомобили, метални лимови и калупи. Такође се користе на местима где се обичне навртке не могу користити или где је потребна чврста и трајна навојна веза, која служи као фиксна тачка спајања унутрашњег навоја.

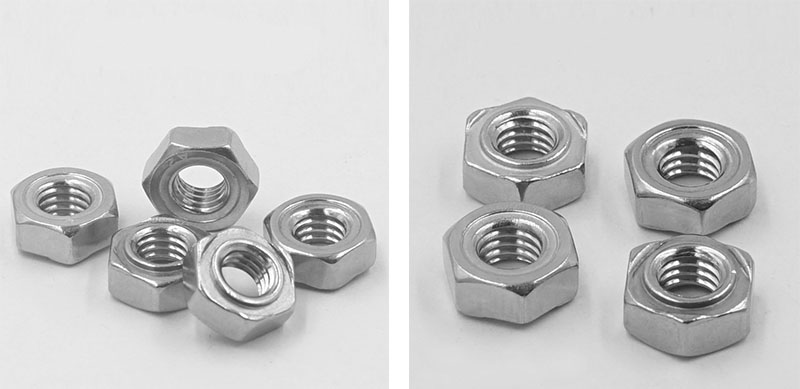

Hex Weld Nuts

Структурне карактеристике

Структурни дизајн Хек Велд Нут је усредсређен око три кључна циља: поузданост заваривања, тачност позиционирања и лакоћа монтаже.

【1】Хексагонални облик

（1）Облик: Правилан шестоугао. Димензије супротних страна су у складу са стандардом ДИН 929. Може се затегнути помоћу обичног отвореног кључа или насадног кључа, без потребе за посебним алатима.

（2） Супротна ширина стране: Различите спецификације имају различите димензије. На пример, М6 је 11 мм, М8 је 14 мм, а М10 је 17 мм. Обезбедите довољно контактне површине за кључ.

（3） Укупна висина: Обично 0,8 до 1,0 пута већи од номиналног пречника навоја. Обезбедите дужину захвата навоја и обезбедите снагу везе.

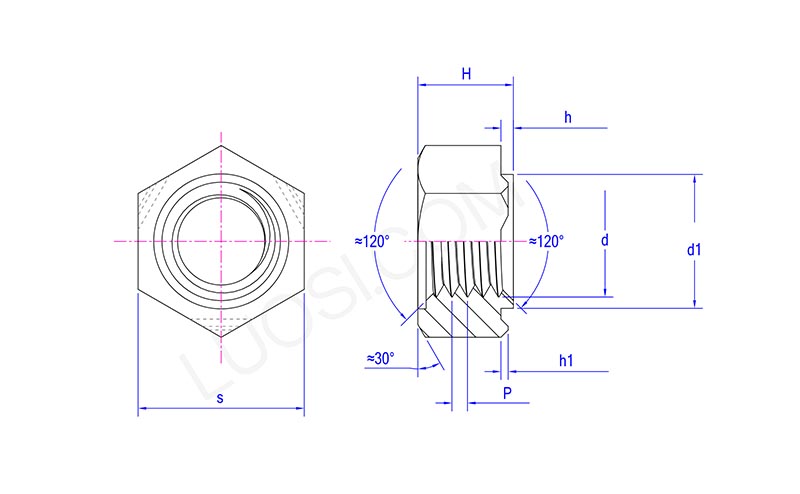

Hex Weld Nuts

пон	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
с мак	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
Х мак	5	5	6	7.5	9	11
Х мин	4.7	4.7	5.7	7.14	8.64	10.57
д1 мак	6.9	6.9	8.9	10.9	12.9	14.9
д1 мин	6.7	6.7	8.7	10.7	12.7	14.7
х мак	0.8	0.8	0.8	0.8	1.2	1.2
х мин	0.6	0.6	0.6	0.6	1	1
х1 мак	0.5	0.5	0.5	0.5	0.7	0.7
х1 мин	0.3	0.3	0.3	0.3	0.5	0.5

【2】Избочине доњег заваривања

（1）Количина: 3 комада (једнако распоређени на 120°). Три тачке одређују раван, обезбеђујући да је шестоугаона матица за заваривање безбедно у контакту са основним материјалом. Чак и ако је површина радног предмета мало неравна, поуздано заваривање се и даље може гарантовати.

（2）Положај: На ивици доње површине, ради побољшања стабилности заваривања.

（3）Облик: Сферичан или конусни врх, са глатким врхом. Током отпорног заваривања, струја је концентрисана и даје предност топљењу да би се формирало језгро.

（4）Висина: 0,5 - 1,0 мм (специфичне вредности зависе од спецификације и дебљине плоче). Обезбедите чврст контакт са основним материјалом и обезбедите довољну запремину топљења.

【3】 Водећи пин за позиционирање (Пилот, опциона структура)

（1）Пречник вођице: Мањи од претходно избушене рупе на радном комаду (нпр. М8 за φ9,6 мм или φ11,6 мм)

（2）Висина вођице: 1,5 ~ 2,5 мм (одабрано према дебљини плоче)

【4】Унутрашњи навој

(1) Спецификације навоја: метрички груби навој М3 до М16 (доступан фини навој), Империал УНЦ 1/4″ до 5/16″

（2）Тачност навоја: 6Х (метричка), 2Б (империјална)

(3) Дужина навоја: Обезбедите довољну дужину захвата навоја

（4）Оријентација навоја: Улазни крај може имати косине
