Тип Б са двоструким крајем

Двоструки клинови типа Б имају навоје на оба краја и углачану шипку у средини. Пречник полиране шипке је приближно једнак пречнику корака навоја и има добру флексибилност. Завртњи које производи Ксиаогуо® добављач су издржљиви и у складу су са стандардом имплементације ГБ/Т 900-1988.

Пошаљи упит

Опис производа

Двоструки клин типа Б је метална шипка са навојима на оба краја. Дужине навоја на оба краја су различите, што се може прилагодити материјалима за повезивање различитих дебљина. Пречник средњег глатког дела шипке је исти као и пречник навоја, што га чини веома флексибилним за употребу.

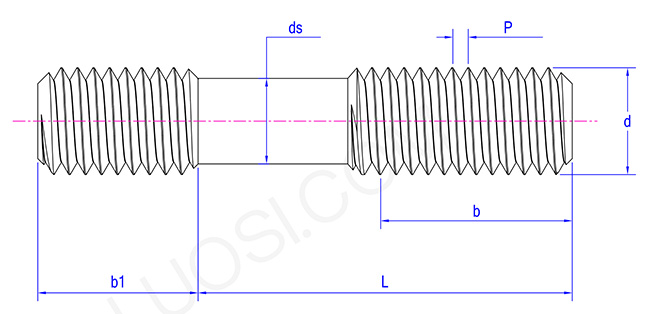

Type B Double End Stud

Примене и параметри

Двоструки клинови типа Б се користе у индустрији производње машина. Када састављате алатну машину, користите је за причвршћивање радног стола и кревета. Уврните кратак крај у навојну рупу кревета, а након што дужи крај прође кроз радни сто, затегните га навртком. Може издржати вибрације током обраде.

Приликом поправке мотора, за замену завршног поклопца користе се вијци типа Б. Кратки крај је фиксиран за кућиште мотора, а дуги крај је повезан са крајњим поклопцем како би се осигурало да се крајњи поклопац не олабави када мотор ради и заштити унутрашње делове. Они могу издржати вибрације и тежину током рада опреме, спречити померање опреме и осигурати сигурност производње.

Ови Б двоструки завртњи решили су проблем поравнања. Прво потпуно заврните клинове у једну компоненту, затим подесите положај и на крају затегните матицу на слободном крају. Ово је кључно за изравнавање механичке подлоге на неравним подлошцима. Они могу равномерно распоредити оптерећење. Уједначено спајање навоја на оба краја може спречити неравномерно напрезање у потпорном систему или спојевима моста.

Параметри производа

пон	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
б1 мин	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
б1 мак	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
дс	2	2	3	4	4	5	7	9	11	13	15

Предности

Двоструки клинови типа Б су његова снажна прилагодљивост. Пошто су дужине навоја на оба краја различите, на једној страни се може ушрафити дебља основна компонента, а на другој страни тањи део може се причврстити навртком, без потребе за додатним подлошкама. На пример, при фиксирању основе опреме, краћи крај се зашрафи у бетонску подлогу, а дужи крај пролази кроз задњи поклопац и затеже се навртком. Операција је једноставна.
