Анцхор У Болт

Кинески добављач Ксиаогуо® анкер У вијци долазе у широком спектру спецификација, покривајући све од ДН10 (2 мм) до ДН600 (24 инча), испуњавајући све захтеве пуне величине. Било да се ради о малој водоводној цеви и електричним инсталацијама или великим индустријским цевима, можете одабрати економичан сидрени У-вијк.

Пошаљи упит

Опис производа

Дефиниција производа и основна функција

анкер У завртње, такође познато као У завртње за сидрење за тло или унапред инсталирани У-вијак, је врста причвршћивача за сидрење у облику слова "У". Има дугачке навоје на оба краја и обично је унапред уграђен у бетонску подлогу или провучен кроз основу челичне конструкције. Комбинује се са подлошкама и матицама за чврсто фиксирање опреме, стубова, носача цеви итд. на основу бетонске или челичне конструкције.

Основна функција

То је кључна компонента сидра која се користи у областима као што су грађевинарство, мостови, енергија и петрохемија за постизање чврстих веза између опреме и темеља. Његова главна функција је да безбедно пренесе оптерећења (напон, притисак, сила смицања, момент савијања) горње конструкције на бетонску подлогу или тло. За разлику од обичних експанзионих вијака, овај производ се уграђује на претходно закопан начин. Поставља се унутар оплате пре изливања бетона и формира неповратно трајно сидро након стврдњавања бетона.

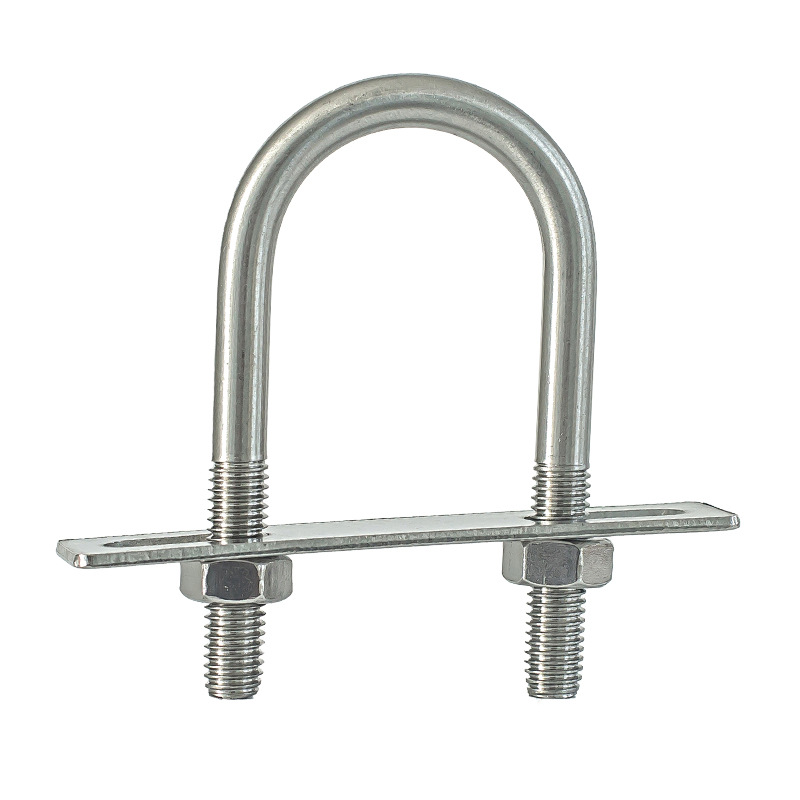

Anchor U Bolt

Уобичајени материјали

Испод је листа уобичајених материјала за анкер У завртње које смо сажели за вас, а који је погодан за прегледавање.

Врста материјала	Оцена	Ниво перформанси достижан	Основне карактеристике	Применљиви сценарији
Угљенични челик	К235 / А36	Оцена 4.8	Релативно економичан и свестран, лак за обраду	Општа конструкција, темељи лаке опреме, фиксација ограде
Угљенични челик	45# / 1045	Оцена 8.8	Умерена снага, добре свеобухватне перформансе	Темељи индустријске опреме, енергетски торњеви, носачи цеви
Легирани челик	40Цр / 5140	10.9 разред	Висока чврстоћа, отпорност на замор	Тешка опрема, темељ динамичког оптерећења, торањ за енергију ветра
Легирани челик	35ЦрМо / 4135	10.9/12.9 разред	Отпоран на ниске температуре, против рђе	Петрохемијска индустрија, темељ посуда под високим притиском, хладни региони
Нерђајући челик	304 / А2	А2-70	Општа отпорност на корозију	За фабрике хране, третман воде, опште примене на отвореном
Нерђајући челик	316 / А4	А4-70 / А4-80	Одлична отпорност на морску воду и хемикалије	За платформе на мору, обалне електране, хемијска постројења, опрему за базене
Топло поцинковани угљенични челик	К235 / 45# + ХДГ	4,8/8,8 оцена	Дуготрајна заштита од рђе на отвореном	мостови, заштитне ограде за аутопут, комуникациони торњеви, фотонапонски носачи

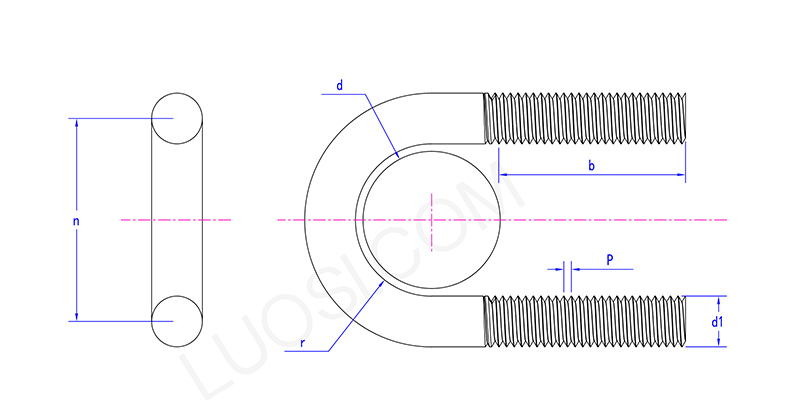

Anchor U Bolt

пон	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
д1	М12	М12	М12	М12	М16	М16	М16	М16	М16	М16	М16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Врста производа

У зависности од начина уградње и облика, сидрени У вијак се углавном дели на следеће типове:

Обични уграђени У-вијци: уграђени директно у бетон, са навојем који вири изнад основне површине. Користи се за причвршћивање челичних стубова и основа опреме. То је најчешћи облик.

У-завртњи са крајевима куке: Крајеви са навојем су додатно савијени за 90° или 180°.

У-вијак са равним дном: Дно дела у облику слова У је равно, а не у облику лука. Користи се за фиксирање компоненти квадратног попречног пресека или за инсталације које треба да буду у блиском контакту са доњом површином челичне плоче.

Завртњи типа У-завртња: Овај вијак у облику слова У пролази кроз резервисане рупе у бази челичне конструкције, са оба краја изложена. Комбинује се са горњим и доњим наврткама за постизање стезања и обично се користи за одвојиве везе или сценарије који захтевају подешавање висине.

У-вијци за неједнаке ноге: ноге различите дужине. Користи се за уградњу на нагнуте темељне површине или у посебне конструкције које захтевају асиметричну фиксацију.
