Удубљене конусне подлошке са спољним зубима

Ксиаогуо® фабричке подлошке са удубљеним спољашњим зубима назубљене конусне браве имају уграђени удубљени облик. Када их ставите, они се налазе у равни са или испод површине дела, тако да цела спољна страна буде глатка и равна.

Пошаљи упит

Опис производа

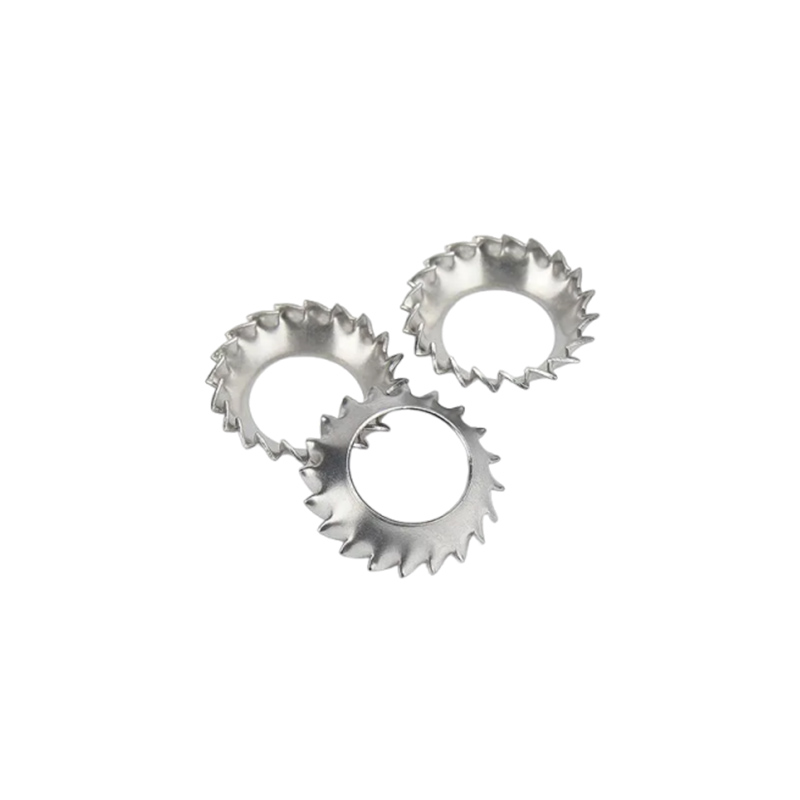

Ове конусне браве са удубљеним спољним зубима назубљене су прстенови за закључавање у облику конуса са удубљеним профилом и зупцима око спољне ивице. Утонули облик им омогућава да се уклопе право у удубљене монтажне рупе, тако да глава завртња заврши у равни са или испод површине дела. Када затегнете завртањ, конусни део се гура уназад са сталним притиском опруге, а спољашњи зупци загризу у основни материјал. То спречава да се затварач олабави када ствари вибрирају или се крећу под оптерећењем.

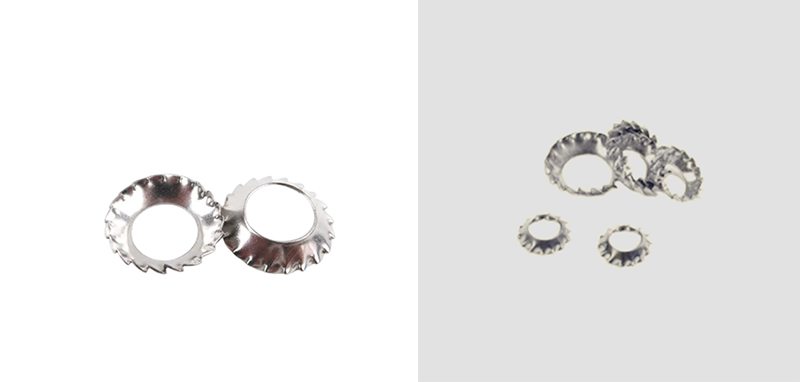

Countersunk External Tooth Serrated Conical Lock Washers

Упутство за инсталацију

Ево водича за инсталацију за упуштене спољне зубне назубљене коничне браве подлошке. Можете га користити као референцу за своју операцију.

（1） Спецификације избора

Ускладите одговарајуће унутрашње и спољашње пречнике упуштених екстерних зубаца назубљених конусних закључаних подлошки са спецификацијама упуштених шрафова. Спецификације морају бити конзистентне да не би биле превелике или премале, што може утицати на приањање и ефекат против лабављења.

（2）Правац инсталације (кључна тачка)

Конична конвексна површина + спољашња површина зуба окренута ка глави завртња

Равна задња површина треба да буде чврсто причвршћена за површину лима радног предмета

Не постављајте у обрнутом смеру. Инсталирањем у обрнутом смеру губи се еластично претходно затезање и функције закључавања површине зуба.

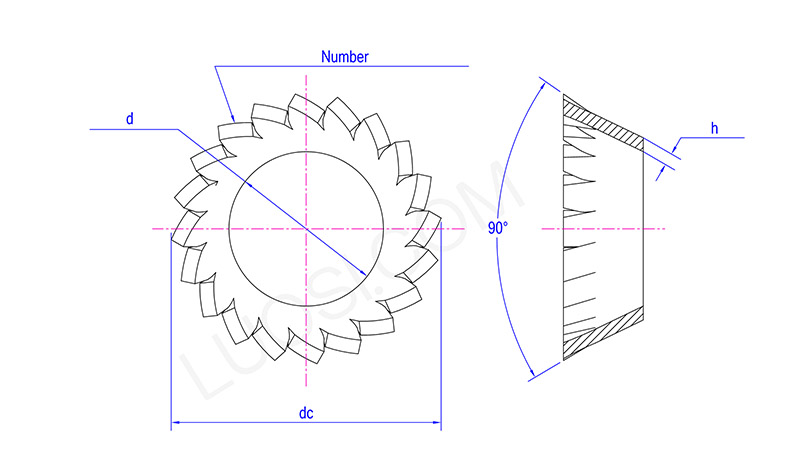

Countersunk External Tooth Serrated Conical Lock Washers

пон	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
д мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
д мак	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
дц	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Број Број зубаца мин	10	12	12	14	14	16	18	20	26	28	30

(3) Поравнајте подлошку исправно

Гурните упуштене спољне зубне назубљене конусне бравне подлошке на упуштени завртањ, а затим ставите цео сет у отвор за монтажу. Унутрашњи конус подлошке ће се поравнати тако да одговара углу главе завртња.

(4) Прво затегните руком

Почните окретањем завртња руком. Држите га равно уз машину за прање и уверите се да је равна – без нагињања.

(5) Затегните стандардним обртним моментом

Употријебите кључ и затегните на уобичајени закретни момент. Стисните га само толико да се конус мало изравна тако да даје опругу и пустите да спољни зуби нежно загризу у површину.

(6) Неколико ствари на које треба обратити пажњу

Немојте превише затезати – држите се препорученог обртног момента. Немојте користити ударни кључ да га закуцате.

Никада не слагајте подлошке – користите само једну по завртњу. Њихово слагање ствара неуједначен притисак, савија подлошку и убија њену способност закључавања.
