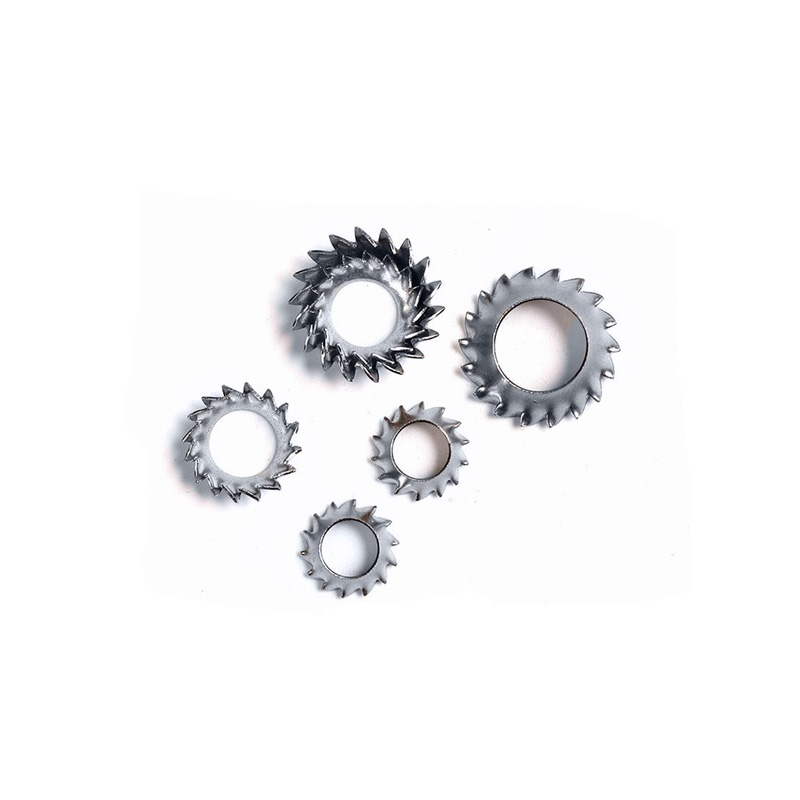

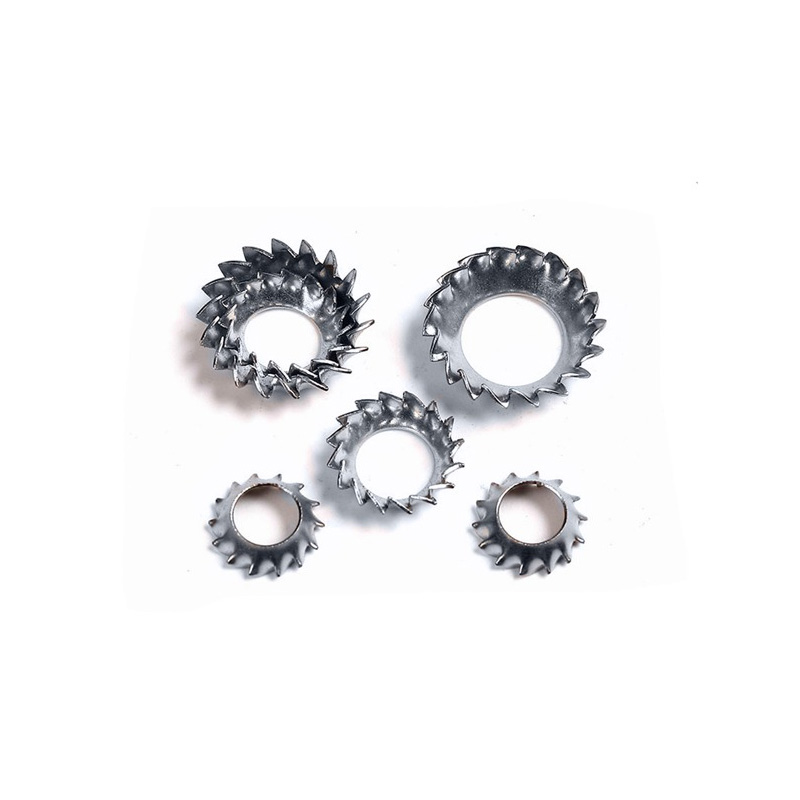

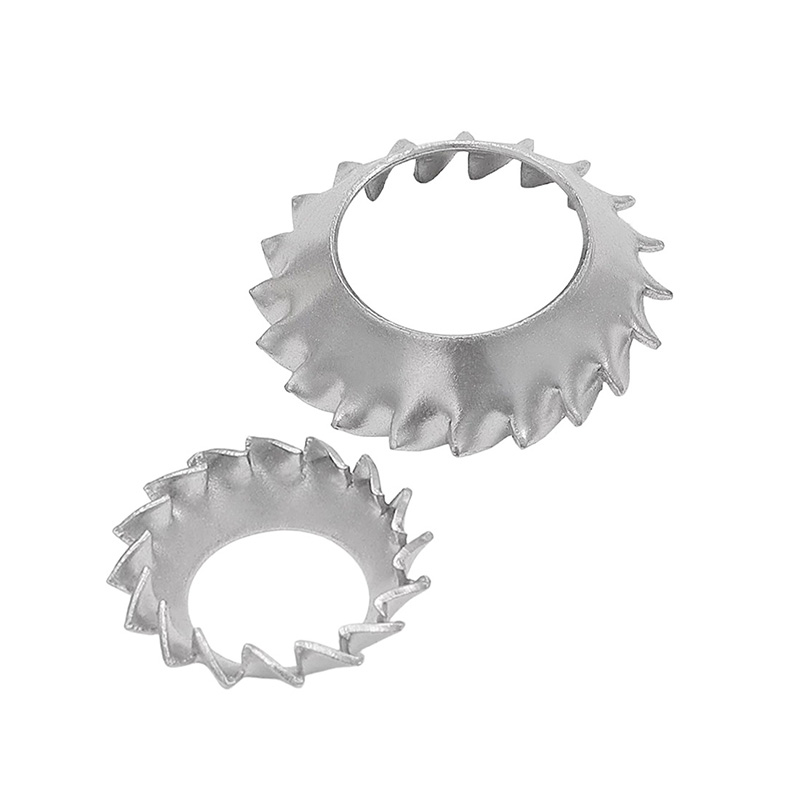

Спољашње зубне назубљене коничне браве подлошке

Предоптерећење конусне опруге

Спољашње назубљене коничне подлошке су у облику плитког тањира (конусне) у слободном стању и имају одређену природну висину.

Када је почела операција затезања, подлошка је гурнута у удубљење, а конусна структура је постепено изравнана.

Спљоштена подлошка, упркос томе што је сабијена, увек тежи да се врати у свој првобитни конусни облик, чиме континуирано ствара аксијалну еластичну силу.

Ова еластична сила делује између главе завртња и радног комада, одржавајући константно предоптерећење навоја и компензујући мале празнине изазване термичким ширењем, хабањем или деформацијом материјала.

Механичка брава за спољни зуб

Постоји ред оштрих радијалних зубаца на спољном ободу спољашњих зубних назубљених конусних бразних подлошки.

Када је подлошка спљоштена, ови спољни зупци загризу у површину радног предмета, стварајући вишеструке механичке захвате.

Након што се зуби загризу, то је еквивалентно додавању отпора против ротације између подлошке и радног предмета.

Овај механички механизам за закључавање може ефикасно да се одупре отпуштању изазваном вибрацијама, ударима и динамичким оптерећењима.

Упуштено удубљење

Конусна површина спољашњих зубаца назубљених конусних запорних подлошки одговара конусној површини стандардне упуштене главе завртња.

Након уградње, подлошка је потпуно уметнута у удубљење радног предмета, а глава завртња је у нивоу или мало нижа од површине радног предмета.

Ово осигурава да је монтажна површина глатка и равна, без икаквих избочина, и да не изазива нелагодност када се додирне, не омета друге компоненте и не утиче на спој између зубаца и радног предмета.

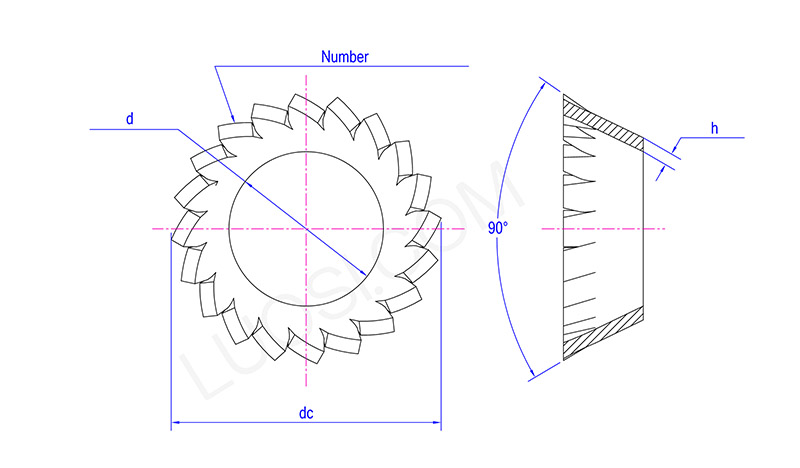

пон	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
д мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
д мак	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
дц	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Број Број зубаца мин	10	12	12	14	14	16	18	20	26	28	30

Одговор на често постављана питања

（1）Да ли су тврдоћа и обртни момент стабилни?

Све спољашње зубне назубљене коничне браве подлошке су направљене термичком обрадом. Тврдоћа, еластичност и обртни моменат се одржавају стабилним за серијске поруџбине.

（2） Да ли пружате бесплатне узорке?

О: Можемо понудити бесплатне стандардне узорке, купац само треба да сноси трошкове транспорта.

（3）Који је ваш МОК за стандардне и прилагођене величине?

Стандардне величине подржавају малу пробну наруџбу. Прилагођеним нестандардним артиклима је потребан мали МОК, прихватамо наруџбу узорака и масовну производњу.
