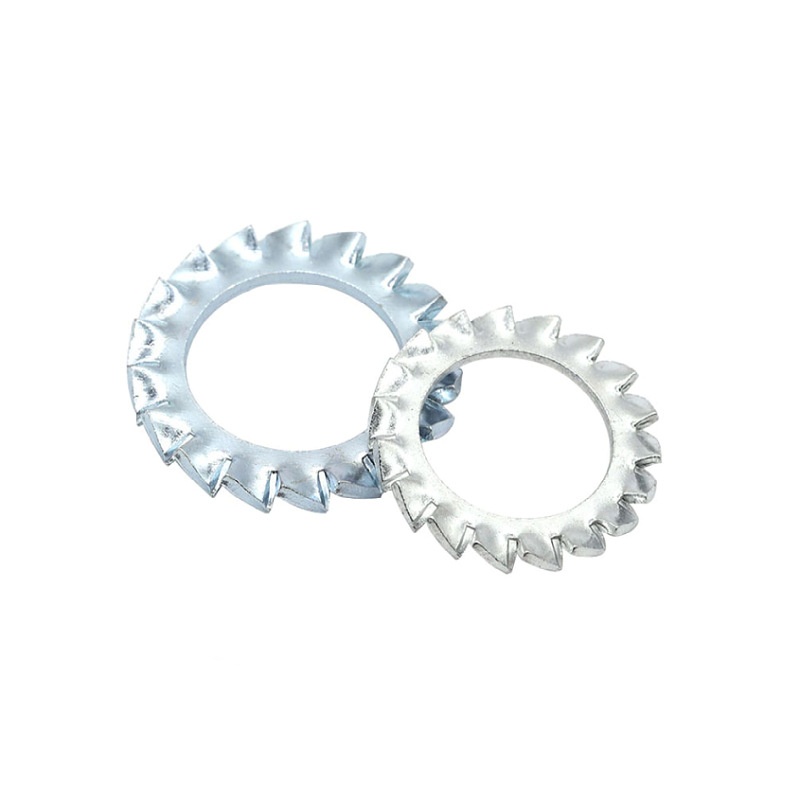

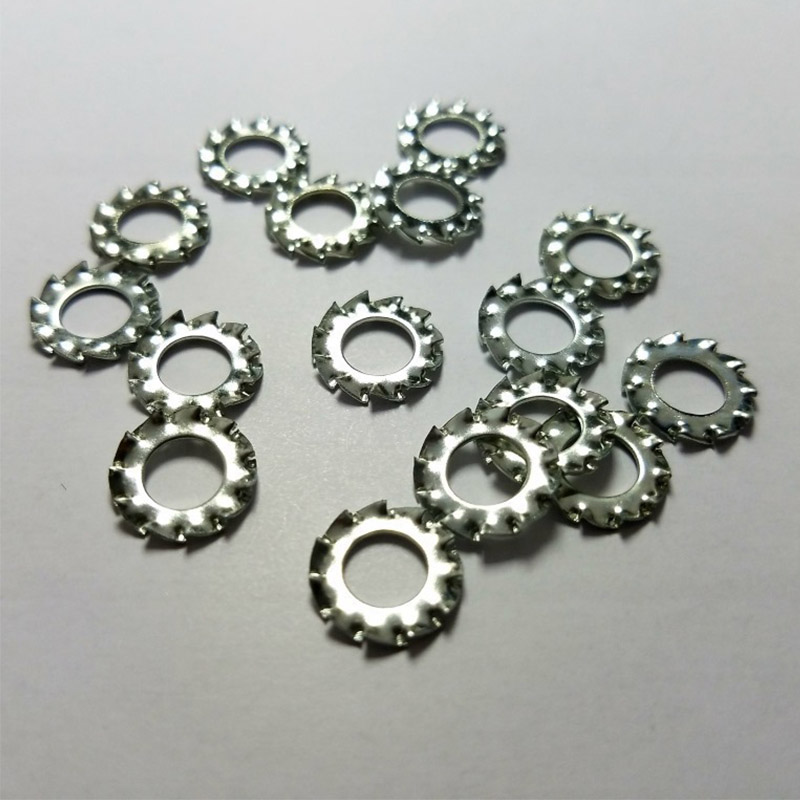

Запорне подлошке са назубљеним зупцима

Ксиаогуо® фабричке запорне подлошке са назубљеним зупцима су компактне и лаке за складиштење и добро функционишу у уским просторима за инсталацију. Предлажемо вам да наручујете на велико, што олакшава одржавање залиха и такође вам омогућава боље јединичне цене.

Пошаљи упит

Опис производа

1）Да ли треба да користим момент кључ када инсталирам закључане подлошке са назубљеним зупцима?

Веома је препоручљиво користити. Само затегните према стандардном препорученом обртном моменту за вијке или навртке.

（2）Како можемо спречити да заптивка изгребе површину радног комада?

Сами зуби ће угристи површину, а ни најмање огреботине се не могу у потпуности избећи.

（3）Шта ће се догодити ако се подлошка превише затегне?

Претерано затезање ће потпуно изравнати зубе, узрокујући да машина за прање изгуби своју еластичност, а ефекат против лабављења нагло опада.

（4）Да ли треба да очистим површину пре него што инсталирам подлошке са назубљеним зубима?

Да. Уље, гвоздене опиљке, боју или слој оксида на бази главе вијка/матице и површини радног предмета треба уклонити.

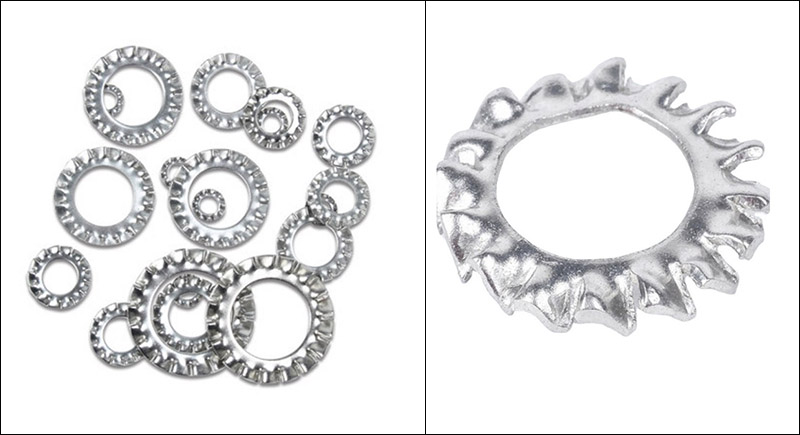

Lock Washers with Serrated Toothed

Правилна инсталација запорних подлошки са назубљеним зупцима је кључна за обезбеђивање њиховог ефекта против лабављења и електричне проводљивости.

（1）Очистите контактне површине

Уклоните уље, гвоздене опиљке, слојеве боје или оксида са дна вијака или матица и површина радних комада.

（2）Потврдите смер машине за прање (најважније)

Површина зуба мора бити окренута према контактној површини главе завртња или матице, а равна површина треба да буде окренута ка спољашњој страни радног предмета.

Обрнута инсталација ће резултирати: Зуби се не могу закачити, потпуно губећи функцију против отпуштања.

(3) Инсталирајте подлошку Поставите закључане подлошке са назубљеним зупцима испод главе завртња или навртке и држите је поравнату у средини завртња.

(4) Прво затегните руком. Завртите вијак или матицу руком док подлошка лагано не додирне површину дела. Зуби се у овом тренутку неће у потпуности загристи.

(5) Затегните стандардним обртним моментом Користите момент кључ да затегнете вијак и матицу у складу са стандардним захтевима обртног момента. Зуби подлошке ће сами утонути у површину током затезања, нема потребе за поновним подешавањем обртног момента. Немојте користити ударни кључ са претераном силом, или ће зупци да склизну и деформишу се браве за прање.

(6) Проверите после уградње. Ако се користи за електрично уземљење, тестирајте отпор између завртња и радног комада помоћу мултиметра након затезања да бисте гарантовали стабилну проводљивост. Вредност отпора треба да буде близу 0 Ω.

Lock Washers with Serrated Toothed

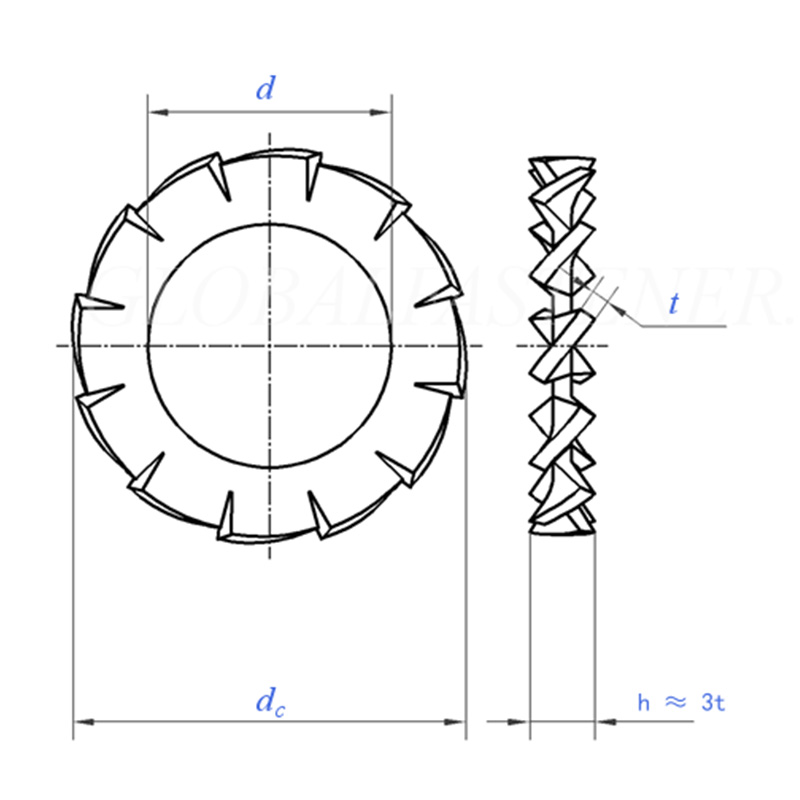

Величина		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинална величина	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мак	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
дц	мак=номинална величина	3.6	4.5	5.5	6	7	8	10	11	12.5	15
дц	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Број зуба	мин	9	9	9	9	10	11	11	12	14	14
на 1000 јединица кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За називни пречник навоја		М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М7	М8

Величина		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинална величина	10.5	13	15	17	19	21	23	25	28	31
d	мак	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	мак=номинална величина	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Број зуба	мин	16	16	18	18	18	20	20	20	22	22
на 1000 јединица кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За називни пречник навоја		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30
