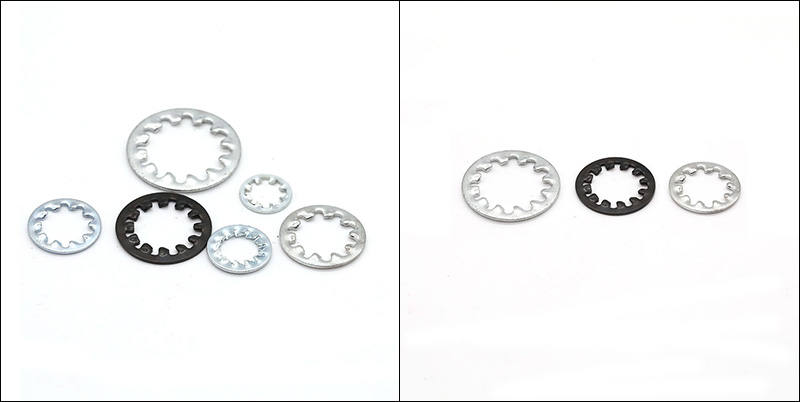

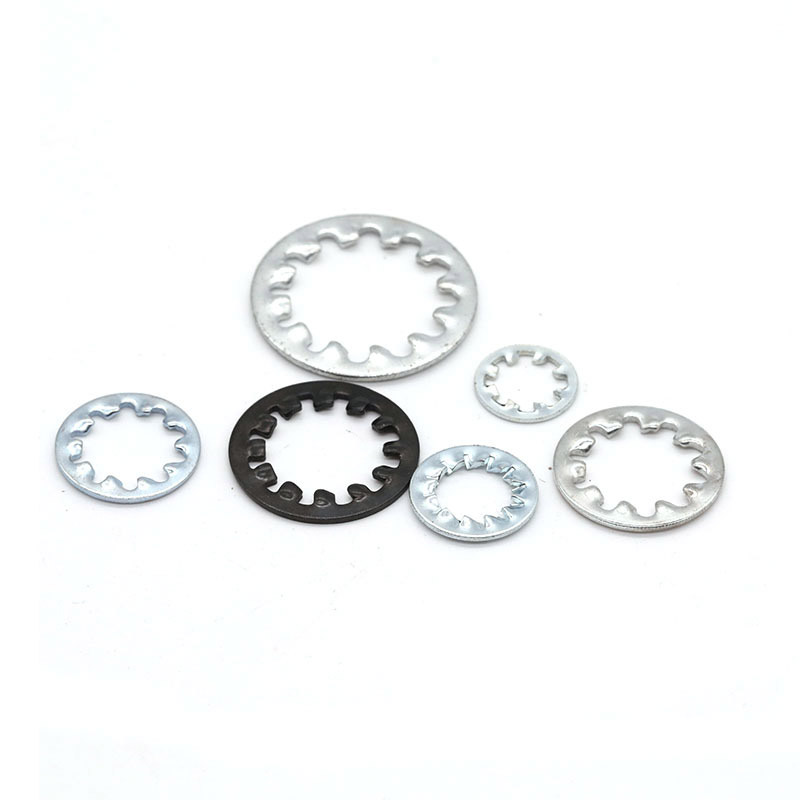

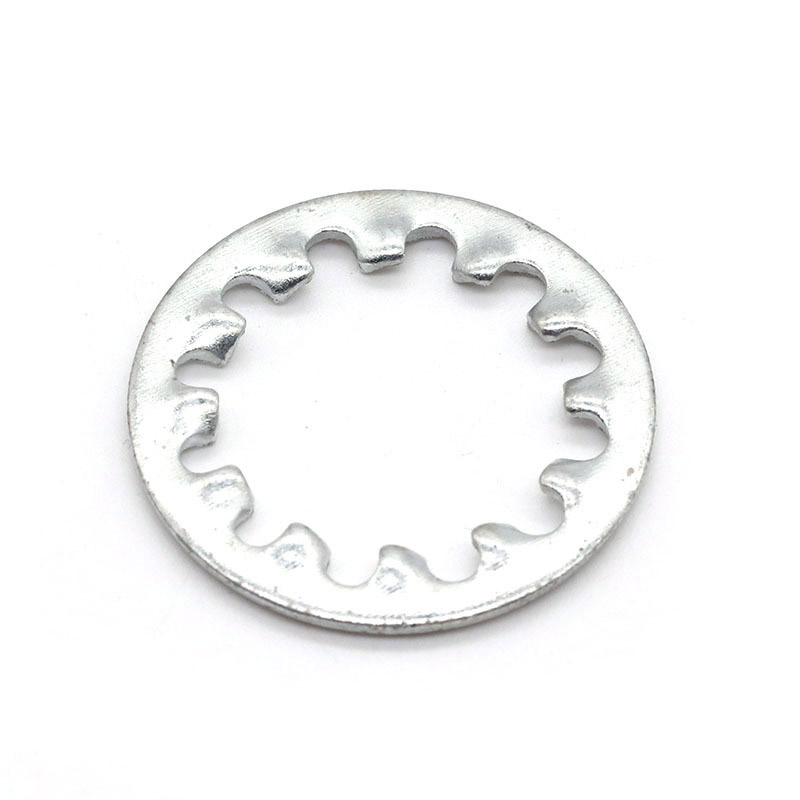

Запорне подлошке са унутрашњим зупцима

Лоцк подлошке са унутрашњим зубима углавном се деле на стандардни тип (Тип АВ) и тешки тип (Тип ИОВ). Основна разлика између њих лежи у дубини и снази облика зупчаника.

（1）Тип АВ

Основна карактеристика: Усвајање гушће збијеног унутрашњег дизајна зупчаника за расподелу оптерећења

Принцип закључавања: Повећањем броја контактних тачака током угриза, користи се трење како би се спречило попуштање.

Пожељни материјали: Конвенционални угљенични челик или економични нерђајући челик (као што је СУС304)

Носивост: Погодно за средње и мало оптерећење, лагана фиксација

Цена: Економичан тип

Типична примена: Подлошке са закључавањем типа АВ са унутрашњим зупцима су погодне за електронска кола, ПЦБ плоче, кућне апарате, инструмент табле и друге уређаје са малим оптерећењем.

（2）Укуцајте ИОВ

Основна карактеристика: Зуби су дубљи, оштрији и дебљи, са већом снагом гризења.

Принцип закључавања: Коришћењем врхова зуба за „хватање и угризе“ металне површине, ствара се механичка сила закључавања.

Материјал: Од опружног челика 65Мн, тврдоће ХРЦ 39-50

Перформансе оптерећења: Погодно за радна окружења са великим оптерећењем и јаким вибрацијама

Карактеристика цене: Велика вредност за поуздане перформансе

Примена: ИОВ Лоцк подлошке са унутрашњим зупцима идеалне су за делове за тешке услове. Широко се користи на аутомобилским шасијама и моторима, индустријским машинама и грађевинској опреми за подизање.

Једноставно речено, који да изаберете између стандардног АВ и тешког ИОВ-а углавном се своди на радни напон на вијцима. За употребу са малим оптерећењем као што су електроника и кућни апарати, довољан је стандардни АВ тип и повољнији за буџет.

За ситуације са јаким вибрацијама или ударима, као што су аутомобили и велике индустријске машине, користите ИОВ тип за тешке услове рада да бисте задржали вијчане спојеве сигурним.

М2	2.2	2.34	4.20	4.5	0.28	0.32
М2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
М3.5	3.7	3.88	6.64	7.0	0.47	0.53
М4	4.3	4.48	7.64	8.0	0.47	0.53
М5	5.3	5.48	9.64	10.0	0.57	0.63
М6	6.4	6.62	10.57	11.0	0.67	0.73
М7	7.4	7.62	12.07	12.5	0.77	0.83
М8	8.4	8.62	14.57	15.0	0.77	0.83
М10	10.5	10.77	17.57	18.0	0.87	0.93
М12	13.0	13.27	19.98	20.5	0.96	1.04
М14	15.0	15.27	23.48	24.0	0.96	1.04
М16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55

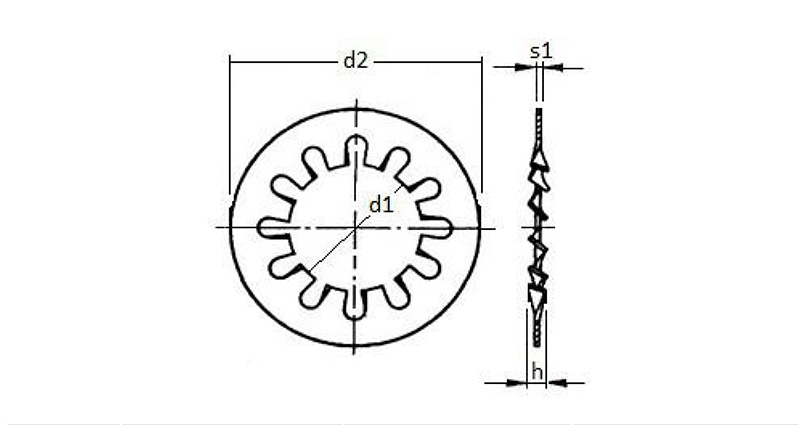

Наведене информације и цртеж су само референце

Можда желите да знате

（1）Који стил да користим за уградњу мотора аутомобила?

Предлажемо да користите ИОВ подлошке са унутрашњим зубима. Одлично функционишу у спречавању отпуштања шрафова.

（2）Да ли имате верзије од нерђајућег челика за оба стила?

Наравно. Оба типа АВ и ИОВ се могу испоручити од нерђајућег челика, као што су А2/304 и А4/316.

（3）Која је разлика у тврдоћи између ИОВ и АВ типова?

Стандардне подлошке од угљеничног челика АВ обично имају тврдоћу од ХРЦ 35-45. Верзија ИОВ од угљеничног челика за тешке услове рада је тврђа, са тврдоћом углавном од ХРЦ 42 до 50.
