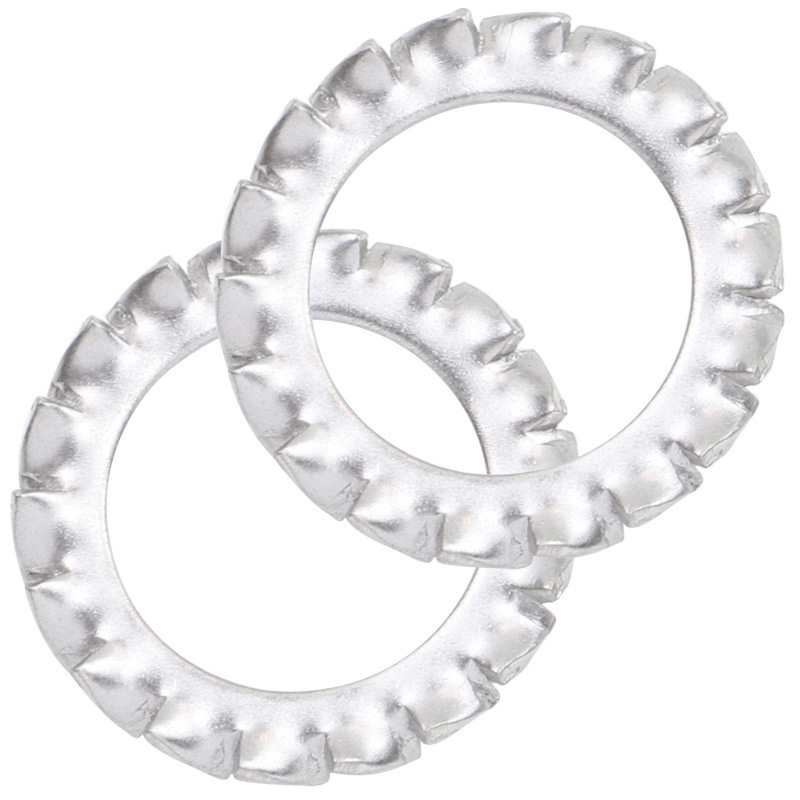

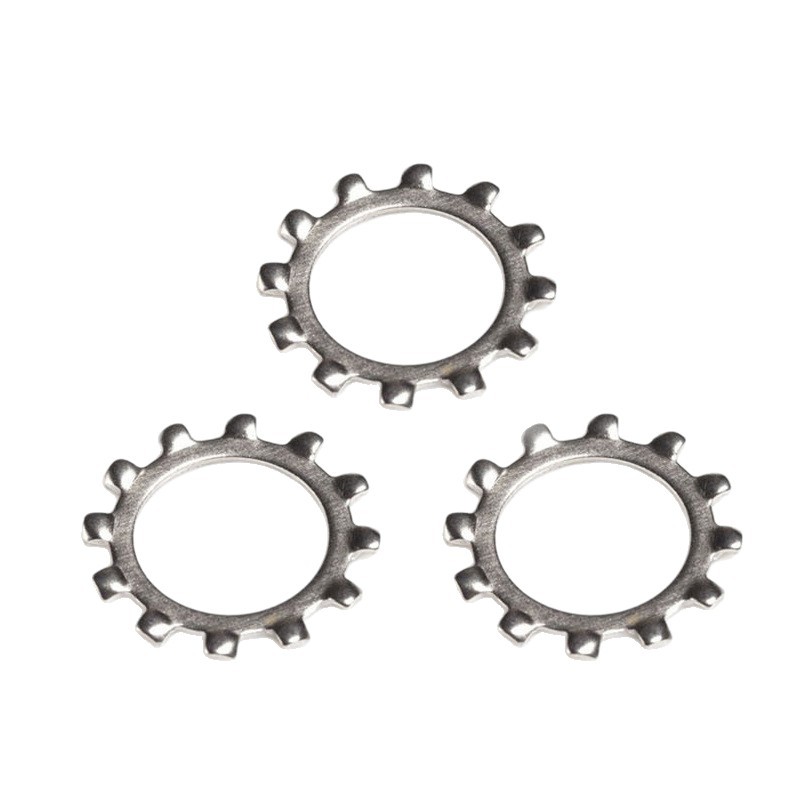

М3 Спољашње назубљене подлошке

М3 подлошке за закључавање са спољним зупцима произведене у фабрици Ксиаогуо® имају добру могућност поновне употребе. Ако су спољни зупци подлошки мало истрошени након употребе, могу се поново користити на некритичним локацијама у зависности од ситуације.

Пошаљи упит

Опис производа

Иако су подлошке за закључавање са спољним зупцима М3 мале величине, имају широк спектар примена. Са својом компактном структуром, поузданом снагом закључавања и проводљивошћу, игра важну улогу у многим областима.

（1）Роботи, прецизне машине

Причвршћивање вијцима за опрему високе прецизности и високе вибрације као што су спојеви индустријских робота, носачи мотора и линеарни модули

（2）Потрошачка електроника

Оквир мобилних телефона, носачи мотора дронова, потпорне структуре за ВР/АР уређаје, унутрашње структуре контролера за игре, итд., Све ове чврсте и минијатуризоване прикључне тачке

（3）Нова енергетска индустрија

М3 Спољашње назубљене подлошке са закључавањем се користе у кључним сценаријима унутар станица за пуњење, као што су електрични модули, модули батерија за складиштење енергије и фотонапонски инвертори, где је потребна отпорност на корозију и вибрације.

（4）Намјештај и канцеларијски материјал

Мере против лабављења споја постоља и наслона канцеларијских столица, металних полица, витрина, расветних тела итд. током процеса демонтаже и монтаже

（5）Оптичка и фотографска опрема

Унутрашњи механизми за подешавање, носачи сочива, пан-тилт причвршћивачи, итд. прецизних инструмената имају потребу за спојевима мале величине и велике чврстоће

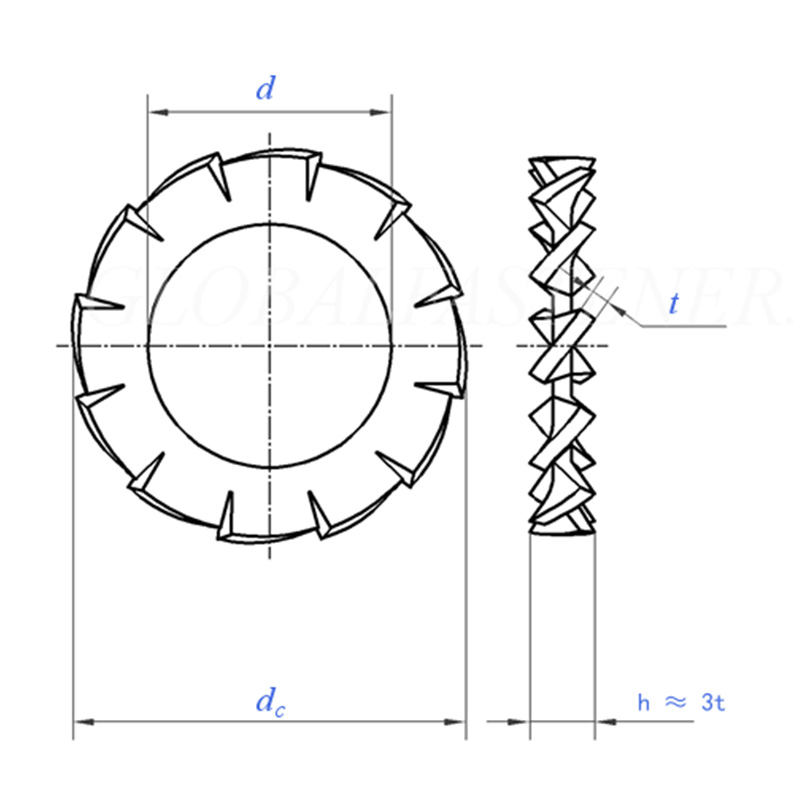

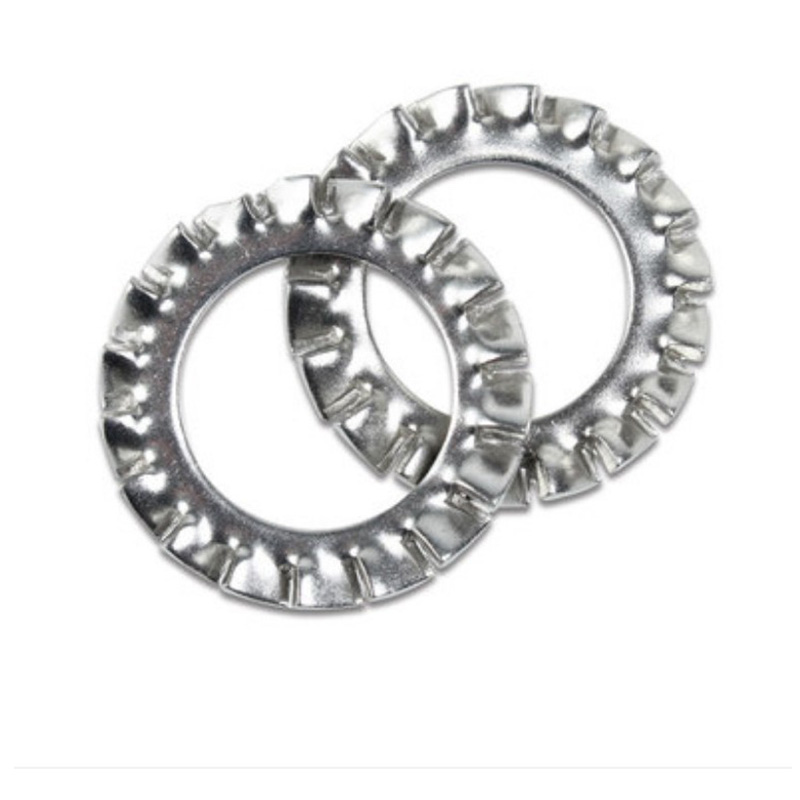

M3 External serrations Lock Washers

Величина		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинална величина	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мак	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
дц	мак=номинална величина	3.6	4.5	5.5	6	7	8	10	11	12.5	15
дц	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Број зуба	мин	9	9	9	9	10	11	11	12	14	14
на 1000 јединица кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За називни пречник навоја		М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М7	М8

Величина		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинална величина	10.5	13	15	17	19	21	23	25	28	31
d	мак	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	мак=номинална величина	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Број зуба	мин	16	16	18	18	18	20	20	20	22	22
на 1000 јединица кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За називни пречник навоја		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

Цоре Стренгтхс

М3 подлошке за закључавање са спољним зупцима могу се користити у толико сценарија углавном због неколико јаких карактеристика.

（1）Анти-вибрација и анти-лабављење

М3 подлошке са спољним зупцима су професионални алат за отпорност на вибрације. Његова спољна структура зуба је дизајнирана посебно да „спречи отпуштање причвршћивача у окружењу које вибрира“, посебно у опреми са динамичким оптерећењем и континуираним кретањем.

（2）Електрично уземљење

Оштри зуби могу лако продрети у слој оксида или премаз на металној површини, стварајући стабилан електрични пут.

（3）Свемирски

За унутрашњост прецизне опреме, подлошке за закључавање са спољним зупцима М3 могу се уградити директно испод главе затварача, не заузимајући скоро никакав додатни простор.

（4）Доступне су опције материјала

Људи могу да бирају различите материјале на основу специфичног окружења апликације. Опружни челик има високу чврстоћу, а нерђајући челик је отпоран на рђу, што га чини погодним за различите сценарије.

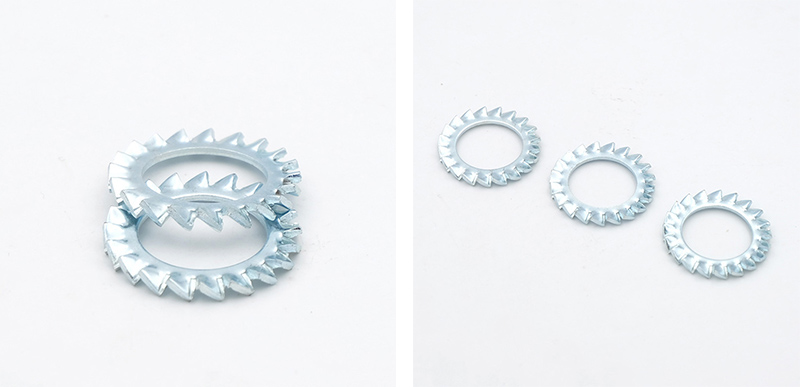

M3 External serrations Lock Washers
