Спољна назубљена брава подлошка

Спољна назубљена Лоцк подлошка произведена у фабрици Ксиаогуо® има одличну отпорност на ударце и перформансе против лабављења. Када се користе, спољни зупци ће бити уграђени у главу завртња и површину радног комада, чиме се спречава да се вијак олабави.

Пошаљи упит

Опис производа

Спољна назубљена запорна подлошка су заптивке против лабављења са зупцима око спољне ивице. Зуби се протежу радијално од спољашњег круга подлошке.

Када затегнете завртње или навртке, ови спољни зупци се захватају за површину дела. Повећава трење и формира механичку браву, тако да се затварач неће лако олабавити.

У поређењу са унутрашњим зубним подлошкама, спољашњи стил зуба боље одговара деловима са већом спољашњом величином. Равномерно шири притисак и пружа стабилан ефекат закључавања. Унутрашња зупчаста заптивка се углавном користи испод глава мањих шрафова, док се спољна назубљена закључана подлошка углавном користи испод навртки или за причвршћиваче са већим главама.

Принцип рада

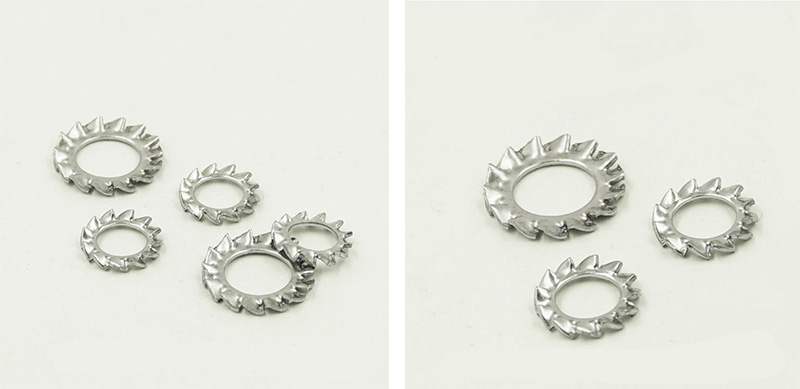

Outer Serrated Lock Washer

Принцип рада спољне назубљене браве је заправо прилично једноставан. Углавном се ослања на две ствари:

（1） Зуби се забијају право у контактну површину.

Ова врста подлошке има круг оштрих зуба на својој спољној ивици. Када затегнете завртње или навртке, зупци се притискају у две додирне површине: дно главе или навртке и површину уграђеног дела.

Након што зуби утону, ради као прстен од бодљи испод затварача. Ако вијак почне природно да се олабави, ови зуби га чврсто држе и спречавају да се окреће.

(2) Сама подлошка пружа еластичност.

Спољна назубљена брава подлошка није потпуно равна; сама по себи има известан степен еластичности. Након затезања, он је спљоштен, али материјал увек жели да се врати у првобитни облик, тако да непрекидно врши силу нагоре. Ова сила повећава трење између навоја, чинећи мању вероватноћу да се завртањ олабави.

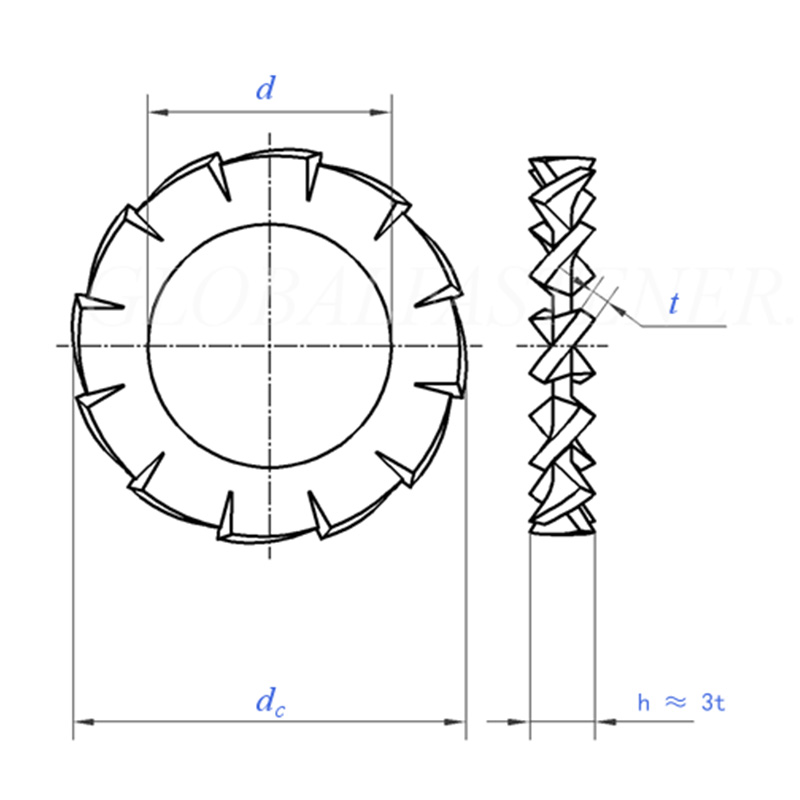

Outer Serrated Lock Washer

Величина		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинална величина	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мак	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
дц	мак=номинална величина	3.6	4.5	5.5	6	7	8	10	11	12.5	15
дц	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Број зуба	мин	9	9	9	9	10	11	11	12	14	14
на 1000 јединица кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За називни пречник навоја		М1.6	М2	М2.5	М3	М3.5	М4	М5	М6	М7	М8

Величина		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинална величина	10.5	13	15	17	19	21	23	25	28	31
d	мак	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	мак=номинална величина	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Број зуба	мин	16	16	18	18	18	20	20	20	22	22
на 1000 јединица кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За називни пречник навоја		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

（1）Која је разлика између спољне назубљене браве подлошке и унутрашње зубне браве?

Верзија са спољним зубима: Зуби су распоређени по спољашњем кругу, уклапају се у причвршћиваче са релативно великим главама.

Верзија са унутрашњим зубима: Зуби су на унутрашњем кругу, са обичном глатком спољном ивицом. Овај стил савршено одговара вијцима са малим главама.

（2）Да ли дајете узорке за тестирање?

Да. Узорци инвентара стандардне величине су бесплатни (трошак слања сноси купац), а рок испоруке је 2-5 дана.

（3）Који је МОК и време испоруке за масовну наруџбу?

За стандардне спецификације, МОК је углавном 1.000 - 5.000 комада по спецификацији. Време испоруке је приближно 15 - 25 дана. Облагање од нерђајућег челика или Дацромет-а може потрајати мало дуже.
