Спољашње назубљене браве подлошке

Типови спољних назубљених подлошки за закључавање се углавном класификују на основу аспеката као што су структура облика зуба, носивост и посебне функције.

（1）ДИН 6798

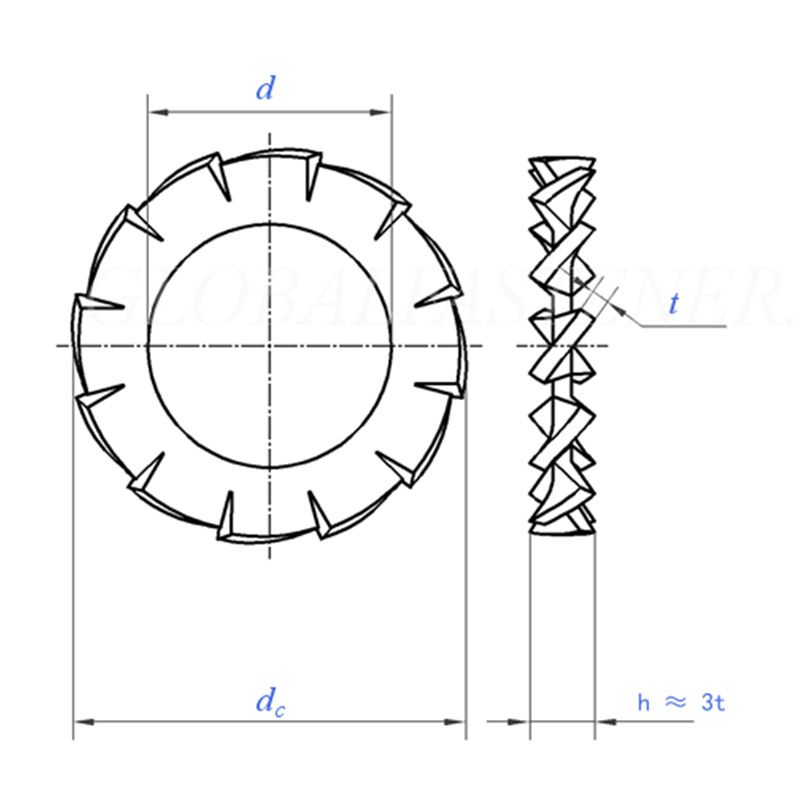

Стандард ДИН 6798 је најчешће коришћена спецификација за спољне назубљене браве подлошке и углавном се састоји од три облика:

①Спољни назубљени прстен за закључавање

Зуби се налазе на спољном прстену и распоређени су преклапајући, обезбеђујући највећу контактну површину.

②Унутрашњи назубљени прстен за закључавање

Зуби се налазе на унутрашњем прстену и погодни су за завртње са малом главом.

③Конични ребрасти прстен за закључавање

Конусна структура, упуштени угао од 90°

（2）БВ против ЕОВ

Према класификацији јачине оптерећења, спољне назубљене браве подлошке су подељене на стандардни тип и тип за тешке услове рада.

① БВ стандардни тип

Има правилну дубину зубаца, одговара нормалној индустријској употреби и уобичајеним монтажним радовима. Уобичајена употреба: електронска роба, опште машине, опрема за аутоматизацију.

② ЕОВ Хеави Дути Тип

Долази са дубљим зубима и бољим перформансама против лабавости, погодан за места са јаким вибрацијама и великим оптерећењем. Уобичајена употреба: ауто делови, машине са високом вибрацијом, грађевински пројекти и челичне конструкције.

（3）Специјална функција

①ЕОВ Преклапање

Специјална структура зуба која се преклапа, посебно дизајнирана за апликације са релативно слабим обртним моментом. У поређењу са уобичајеним спољашњим типом зуба, погодан је за неравне потпорне површине, има већу контактну површину и погодан је за расподелу оптерећења.

②Велики/уски појас

У складу са захтевима различитих просторија за примену, (РДЕФЛ/РДИФЛ) и (РДИФС) су обезбеђени да задовоље различите захтеве за контактне површине.

③ Двострука зупчаста подлошка РДД

И унутрашња и спољна површина су назубљене, погодне за примене где су потребни виши захтеви против отпуштања.

ФАК

（1）Да ли су спољне назубљене запорне подлошке ефикасне против високих вибрација?

Да, спољна заптивка зуба је погоднија за окружења са високим вибрацијама од унутрашњег заптивача зуба, јер има већу контактну површину између зуба и дубљи захват.

（2）Да ли ће зуби оштетити меке материјале попут алуминијума или пластике?

тако је. Оштри зуби ће се забити у мекше материјале и оставити удубљења или чак пукотине. За алуминијумске делове, можете поставити равну подлошку између подлошке за закључавање и радног комада како би имала улогу одбојника. Што се тиче пластичних делова, немојте директно користити спољне подлошке за зубе. Боље је изабрати унутрашње подлошке за зубе или уместо њих користити већу равну подлошку.

（3）Која је типична тврдоћа спољашњих назубљених подложака од опружног челика?

Након термичке обраде, тврдоћа је обично ХРЦ 40–50 (приближно 400–530 ХВ).
