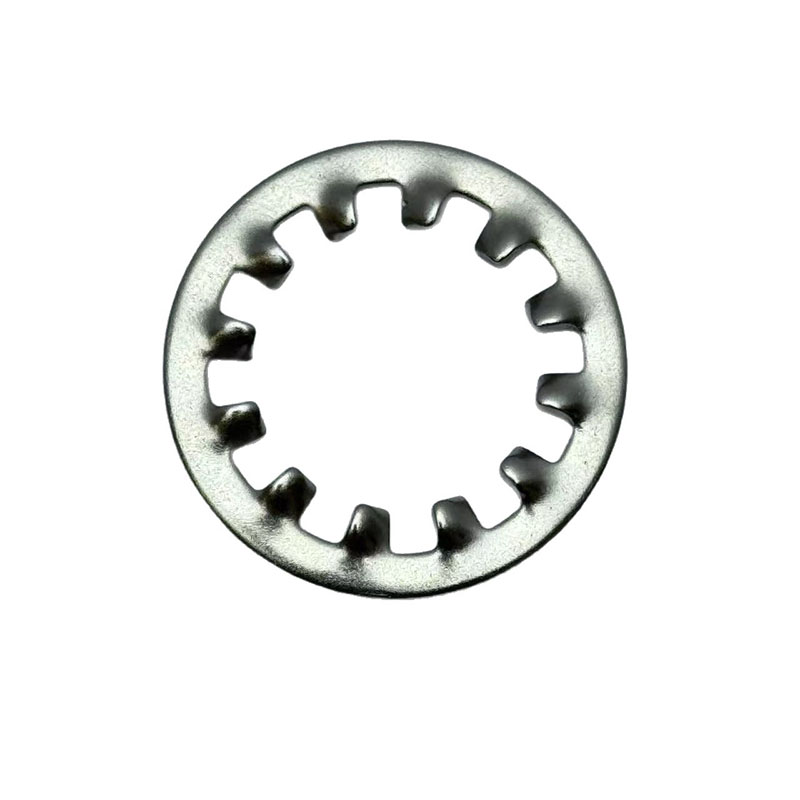

Зупчасте подлошке за унутрашње зубе

Фабрика Ксиаогуо® може да обезбеди различите врсте унутрашњих зуба подлошке са зупцима од различитих материјала. Може да испуни различите захтеве купаца, укључујући посебне величине, специјалне површинске третмане итд., Да би задовољио потребе корисника у различитим радним окружењима.

Пошаљи упит

Опис производа

Спољни зуб и заптивке за закључавање унутрашњих зуба су два слична производа дизајнирана за различите сценарије примене. Унутрашњи зуби зупчасте запорне подлошке су „нежније“, док је спољна заптивка за зубе „агресивнија“. Основна разлика између њих лежи у положају зуба, који одређује њихова подручја стручности.

Поређење Зупчасти запорне подлошке унутрашњи зуби Спољашњи зуб

Изглед и облик зуба Зуби се налазе на унутрашњем прстену заптивке и пружају се ка унутра. Зуби се налазе на спољашњем прстену заптивке и пружају се према споља, налик на звезде.

Принцип закључавања Приликом затезања, зупци на унутрашњем прстену „загризу“ у доњу страну главе завртња или главе завртња, обезбеђујући силу трења против отпуштања. Приликом затезања, зупци спољашњег прстена истовремено „угризу“ у површину испод главе причвршћивача и уградну површину спојене компоненте.

Главна предност Без оштећења радног предмета: Спољни прстен је гладак и неће огребати или оштетити површину за уградњу. Јаче перформансе против отпуштања: Двострано блокирање, посебно погодно за апликације изложене вибрацијама и јаким торзионим оптерећењима.

Адаптивни тип завртња Углавном се користи за завртње са мањим величинама главе Погодно за завртње са већим главама

Главни сценарији примене Обично се користи за унутрашње компоненте и панеле аутомобила, прецизну електронску опрему, кућне апарате, итд. Широко се користи у пољима која захтевају јачу силу затезања, као што су тешке машине, шасије, опрема велике снаге и индустријске машине које издржавају високе вибрације.

Кораци инсталације

Монтажа унутрашњих зуба зупчастих подлошки је врло једноставна. Кључна ствар је да правац треба да буде тачан.

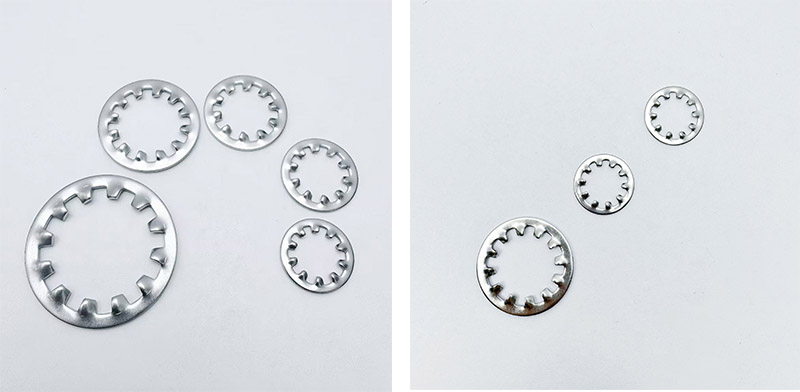

Toothed Lock Washers Internal Teeth

（1）Потврдите спецификације

Уверите се да унутрашњи пречник унутрашњих зуба назубљених подложака одговара пречнику завртња.

Проверите да ли су зупци заптивке нетакнути и без икаквих деформација.

（2）Очистите контактну површину

Обришите опиљке уља, боје и гвожђа са дна главе завртња и површине радног предмета.

Ако се користи за електрично уземљење, уверите се да зупци заптивке могу да продру у слој боје или оксида.

（3）Поставите подлошку (смер је пресудан)

Ставите унутрашње зубе зупчасте браве подлошке на вијак.

Површина зуба мора бити окренута према глави завртња или матици (односно, зупци треба да буду оријентисани према површини компоненте која се затеже).

Глатка и равна површина је окренута ка спољној страни главе завртња.

（4）Убаците вијак

Провуците вијак са причвршћеном подлошком кроз отвор радног предмета.

Затегните матицу или вијак руком да бисте били сигурни да су навоји правилно поравнати.

（5）Затегните

Користите момент кључ и затегните завртње према стандардним вредностима обртног момента.

Током процеса затезања, зуби ће аутоматски захватити контактну површину.

Није потребно додатно подешавање обртног момента; стандардни обртни момент ће бити довољан.

（6）Провери

За апликације са електричним уземљењем, мултиметар се може користити за мерење проводљивости са обе стране заптивке како би се потврдило да су зуби пробушени кроз премаз.

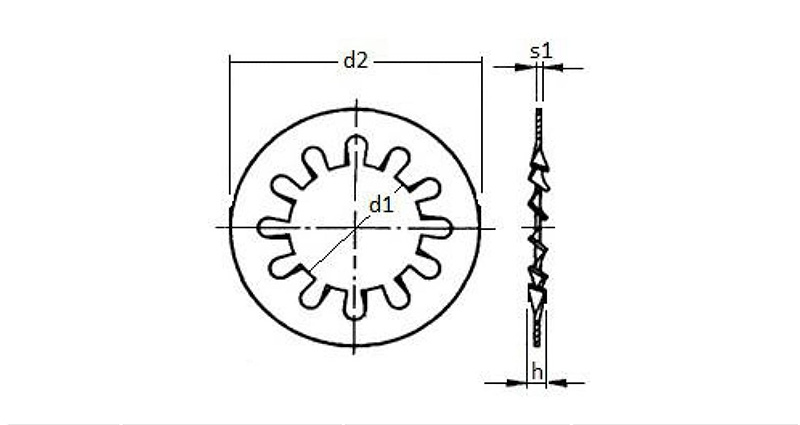

< стиле="тект-алигн:центер;"> Toothed Lock Washers Internal Teeth

М2	2.2	2.34	4.20	4.5	0.28	0.32
М2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
М3.5	3.7	3.88	6.64	7.0	0.47	0.53
М4	4.3	4.48	7.64	8.0	0.47	0.53
М5	5.3	5.48	9.64	10.0	0.57	0.63
М6	6.4	6.62	10.57	11.0	0.67	0.73
М7	7.4	7.62	12.07	12.5	0.77	0.83
М8	8.4	8.62	14.57	15.0	0.77	0.83
М10	10.5	10.77	17.57	18.0	0.87	0.93
М12	13.0	13.27	19.98	20.5	0.96	1.04
М14	15.0	15.27	23.48	24.0	0.96	1.04
М16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55
Наведене информације и цртеж су само референце

Често постављана питања

（1）Како се пакују за извоз?

Унутрашња амбалажа се састоји од пластичних кеса и папирних кутија, док су спољна амбалажа стандардни извозни картони и палете. Унутрашњи зуби сваке зупчасте подлошке нема независну заштиту, али је паковање довољно да спречи гребање једни друге током транспорта.

（2）Да ли се унутрашње подлошке са зубима могу користити са упуштеним завртњима?

Да, али потребно је напоменути да површина зуба и даље треба да буде окренута према радном предмету. Пошто је глава упуштеног завртња конусна, унутрашњи зупци подлошке можда неће моћи у потпуности да додирну доњу површину главе, што резултира нешто слабијим ефектом закључавања.
