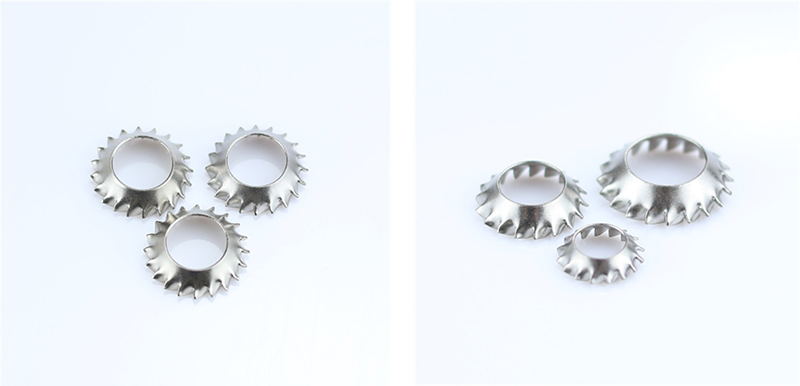

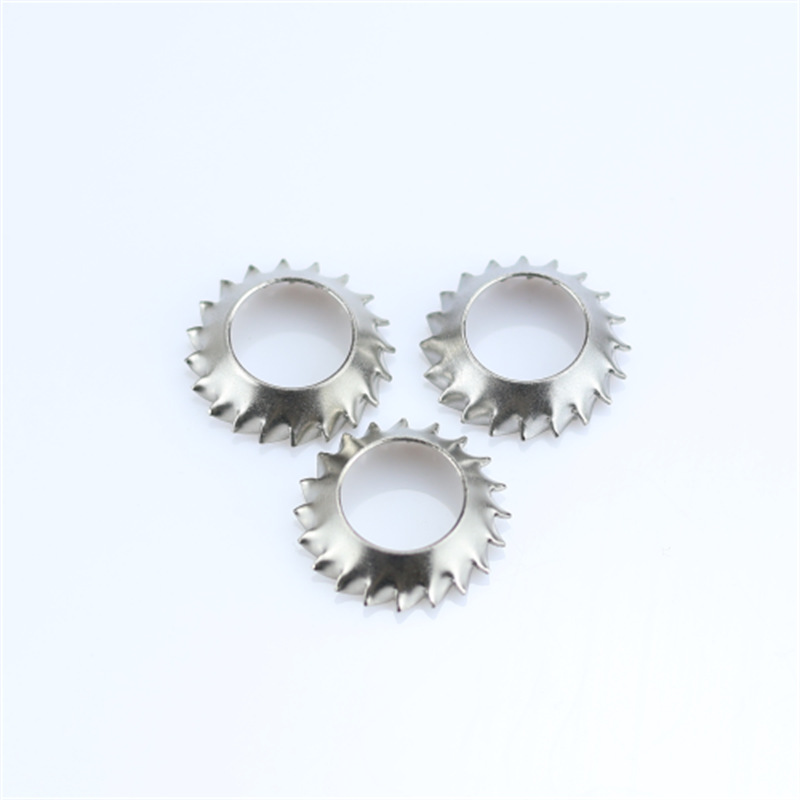

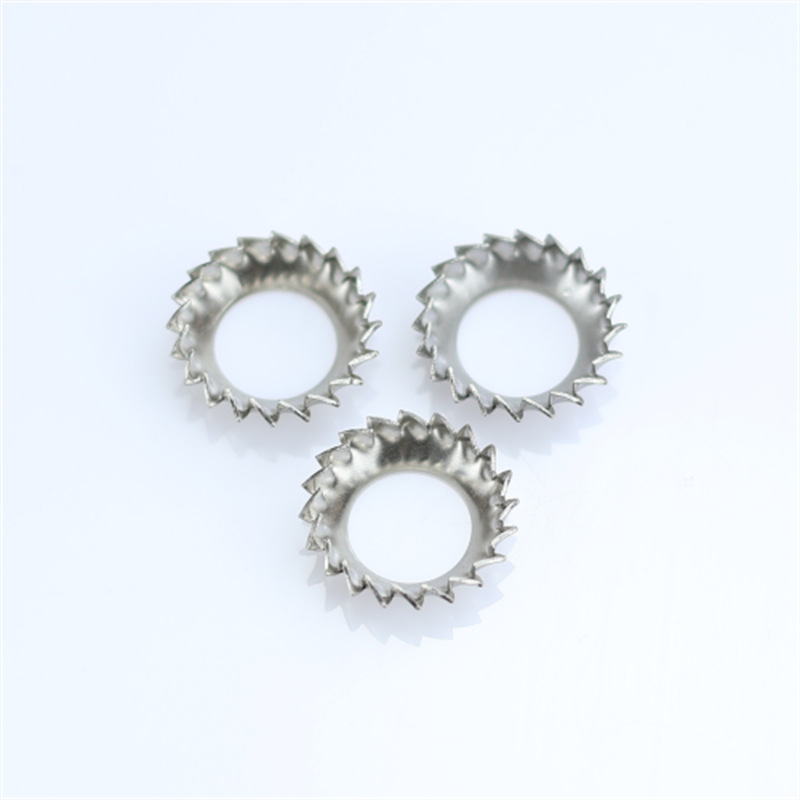

Зупчасте запорне подлошке са удубљењем

Структура ове врсте зупчастих подлошки са упуштеним удубљењем може се разумети по његовим основним карактеристикама. Сваки део ради заједно да би се постигла глатка инсталација, еластично претходно затезање и снажно против отпуштања.

Цоунтерсунк Профиле

Унутрашња рупа зупчастих запорних подложака са упуштеном машином је обрађена са стандардним упуштеним удубљењем од 45°, што одговара конусном углу стандардних упуштених вијака. Погодан је за упуштене укрштене и упуштене шестоугаоне завртње.

Током уградње, подлошка је потпуно уметнута у упуштени отвор радног предмета, омогућавајући да глава завртња буде у равни или мало нижа од површине радног предмета.

Функција: Да би се осигурало да је монтажна површина равна и глатка, без икаквих избочина и да не изазива нелагодност када се додирне, нити омета друге компоненте.

Конусно/дисхед тело

Зупчасте подлошке са удубљењем имају конусну структуру налик кишобрану у слободном стању (са средином која је виша, а ивице ниже, или средња нижа и ивице више, у зависности од специфичног дизајна), и има својствену способност да се еластично деформише.

Када се завртањ затегне, конусна структура је спљоштена, стварајући континуирану аксијалну повратну силу.

Функција: Обезбеђује еластично предоптерећење, компензује празнине изазване термичким ширењем, хабањем или деформацијом материјала и спречава отпуштање завртња.

Спољашњи назубљени зуби

На спољном ободу Зупчастих запорних подложака са упуштеним удубљењем је уједначен распоред низа оштрих радијалних зубаца. Облик зуба је оштар и правилан, са врховима зуба окренутим ка споља.

Приликом затезања, зупци загризу у површину радног предмета (или контактну металну раван), формирајући више тачака механичког закључавања, значајно повећавајући отпор трења и спречавајући ротацију и отпуштање завртња из његовог основног узрока.

Функција: Да се ​​одупре ротационом отпуштању изазваном вибрацијама или ударом.

Зуби могу пробити боју, оксидни слој или премаз, стварајући тако електричну путању уземљења.

Интегрисана затворена структура каросерије

Цео комад нема отворе или спојеве, и формира се кроз један процес штанцања. Подједнако је напрегнут и мало је вероватно да ће се сломити. Има јаку структурну стабилност чак и под условима дуготрајних вибрација.

Равна носећа основна површина

Доња површина која је у контакту са радним предметом је глатка раван без ивица. Неће огребати лим, алуминијум, фарбане делове или пластичне делове и погодан је за прецизну и изгледну монтажу.
