Двоструке самоблокирајуће подлошке

Двоструке самоблокирајуће подлошке које обезбеђује фабрика Ксиаогуо® напуштају конвенционални метод закључавања и усвајају принцип затезања против отпуштања уместо трења, значајно побољшавајући перформансе.

Пошаљи упит

Опис производа

Основни принцип против отпуштања двослојних самоблокирајућих подложака лежи у: домишљатом претварању штетне енергије изазване вибрацијама у силу потребну за закључавање. Уместо ослањања на традиционалну методу употребе причврсног прстена за спречавање отпуштања услед „трења“, усвојен је паметнији механизам:

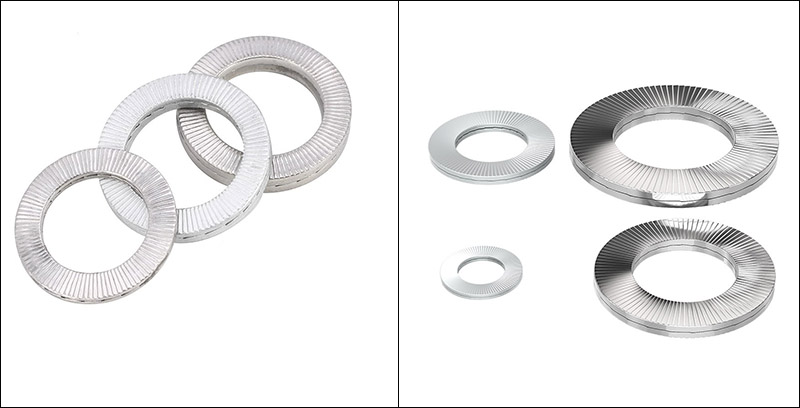

Two Fold Self Locking Washers

（1）Почетно затезање: Двострано позиционирање

Током уградње, клинасте површине две подлошке су поравнате једна са другом и користе се у пару.

Спољна фиксација: Приликом затезања, радијални фини зупци на спољној површини двослојних самоблокирајућих подложака ће чврсто угристи главу навртке/завртња и површину радног комада, чврсто затварајући контактну површину и спречавајући клизање.

Унутрашње задржавање: У овом тренутку, клинасте површине (велики зупци) на унутрашњим странама две подлошке су у блиском контакту једна са другом, али није дошло до релативног померања, чиме се обезбеђује простор за накнадно механичко деловање.

（2）Покретање отпуштања: Неусклађеност, а не клизање

Када опрема ради у окружењу које вибрира, навртка почиње да показује врло благу тенденцију отпуштања.

Због чињенице да је сила трења спољашњих радијалних зубаца много већа од силе трења унутрашње клинасте површине, неће доћи до померања између навртке и двослојних самоблокирајућих подложака.

Једини покрет је да две подлошке „клизе са места“ једна на другу дуж клинасте површине на унутрашњој страни.

（3）Постизање самозакључавања: Кључ за ефекат клина

Када опрема вибрира или искуси флуктуирајуће силе, моћна противсила коју ствара клинаста површина одмах поништава ове вибрације. Ово спречава да се завртањ окреће у супротном смеру и енергију вибрације претвара у силу закључавања самих двоструких самозакључујућих подложака, постижући ефекат „затезања што више вибрира“, чиме се спречава попуштање из његовог основног узрока.

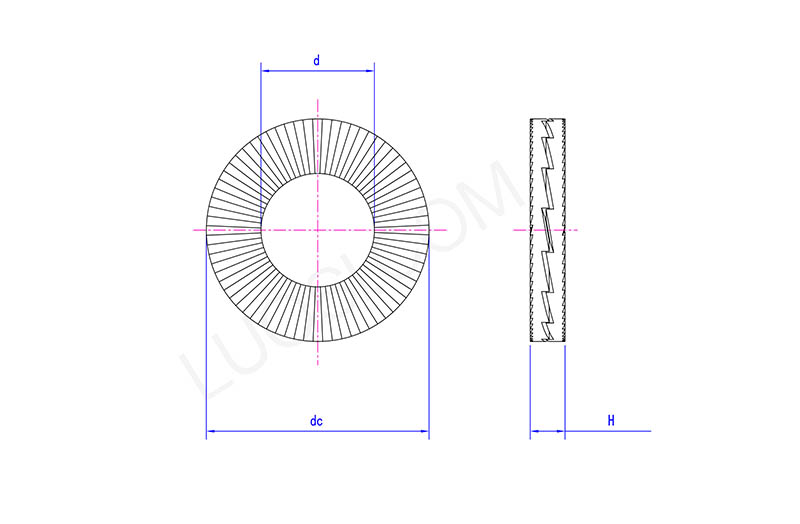

Two Fold Self Locking Washers

пон	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д мак	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
дц мак	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Х мак	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Х мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
