Запорна матица лежаја

Заштитна матица за лежај Цхина Ксиаогуо® има прецизно дизајниран прорез који ствара веома фини аксијални зазор када су компоненте лежаја спојене заједно, чиме се постижу оптимални услови парења. Процес производње матица за закључавање лежајева које производи фабрика у Кини је изузетно прецизан.

Пошаљи упит

Опис производа

Како одабрати одговарајућу величину?

Да бисте осигурали да се сигурносна матица лежаја може правилно користити, препоручујемо следеће тачке за избор:

(1) Одредите спецификацију нити: Ово је примарни предуслов. За метричке системе, погледајте М вредност; за империјалне системе, односи се на инче. [Напомена: Овај производ користи искључиво завртње са финим навојем. Када бирате, обавезно проверите корак (као што је М16×1,5) да бисте избегли избор спецификације са грубим навојем.]

(2) Проверите димензије кључа: Проверите спољни пречник (дк) и дебљину (м) да бисте осигурали да навртка има довољно простора за уградњу унутар опреме.

(3) Дефинишите стандарде: Јасно наведите стандарде производа, као што су "Национални стандард ГБ/Т 812" или "Немачки стандард ДИН 981", како бисте осигурали да све димензије имају потребне толеранције и тачности.

Bearing Lock Nut

пон	М3.5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
дк мак	7	8	9	11	14	18	21	24	26	29	32
дк мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
к мак	3	3.5	4.2	5	6.5	8	10	11	12	13	14
к мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
н мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
н мак	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
т мак	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

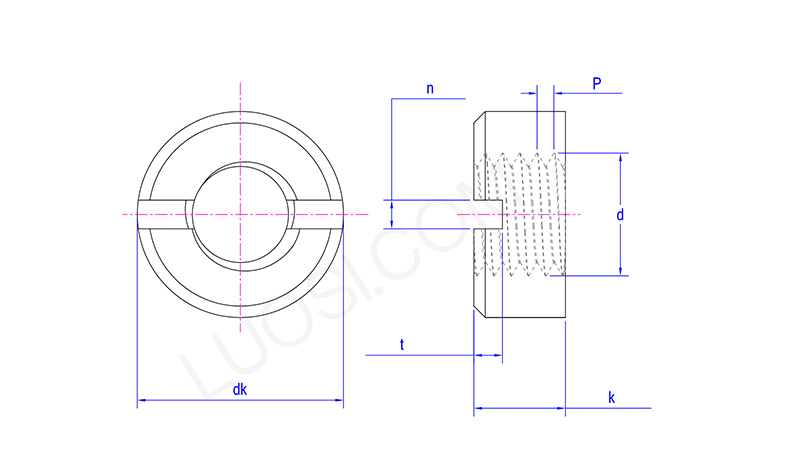

Детаљно објашњење кључних параметара

Приликом одабира величине сигурносне матице лежаја, обратите посебну пажњу на следеће кључне параметре:

（1）Спецификација навоја (Д×П): Ово указује на номинални пречник (Д) и корак (П) навоја.

На пример, у М16×1,5, М16 представља номинални пречник од 16 мм, а 1,5 представља корак од 1,5 мм.

（2）Спољни пречник (дк): Максимална спољна димензија навртке, која одређује минимални простор потребан за уградњу.

（3）Дебљина (м): Аксијална висина навртке, која утиче на крак силе закључавања и снагу.

（4）Број утора (н) / Ширина утора (б) / Дубина утора (т): Геометријски параметри за урезивање, који морају одговарати димензијама одговарајућих професионалних алата (кукасти кључ и игле за отварање / потпорне подлошке).

Bearing Lock Nut

Уобичајене спецификације Брза референца

Ево неких уобичајених података стандардних спецификација:

Узмите ГБ/Т 812-1988 сигурносну матицу лежаја, (метрички) као пример:

Спецификација навоја: Д×П	Спољни пречник: дк (мм)	Дебљина: м (мм)	Број слотова: н	Дубина прореза: т (мм)
М10*1	22	8	4	2.6
М12*1,25	25	8	4	2.6
М14*1.5	28	8	4	2.6
М16*1,5	30	8	4	3.1
М18*1.5	32	8	4	3.1
М20*1,5	35	8	4	3.1

Избор и употреба

（1）Конзистенција навоја: Све матице лежаја су опремљене завртњима са финим навојем. Проверите корак да бисте избегли забуну са завртњима са грубим навојем.

（2）Додатни алати: Процес демонтаже и монтаже захтева употребу посебног кључа у облику куке.

（3）Додаци против лабављења: Да би се постигао ефекат закључавања, морају се користити у комбинацији са зауставним подлошкама (као што је ГБ/Т 858) или отвореним пиновима.

（4）Технички цртежи: Приликом пројектовања, увек погледајте најновију верзију одговарајућих стандардних техничких цртежа или спецификација производа.
