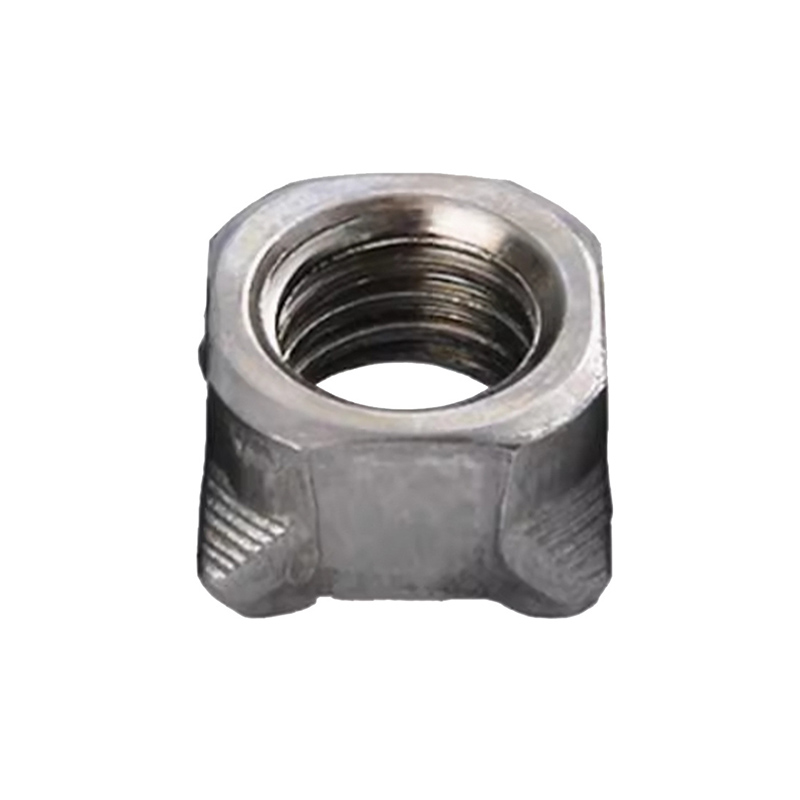

М10 квадратна заварена матица

киаогуо® М10 Булк четвртасте заварене матице су произведене да буду компатибилне са различитим параметрима заваривања, омогућавајући брзо причвршћивање на радни предмет, смањујући време уградње и повећавајући укупну ефикасност рада.

Модел:Q 371-1999

Пошаљи упит

Опис производа

Контрола квалитета

Срж контроле квалитета за М10 четвртасте заварене матице лежи у обезбеђивању да физичка својства саме навртке испуњавају стандарде и да она може да формира јаку и поуздану везу за заваривање са металним лимом.

【1】Пратите стандард

Први корак у контроли квалитета је усклађеност са релевантним стандардима. М10 квадратна заварена матица углавном прати ДИН 928 стандард и домаћи стандард аутомобилске индустрије КЦ/Т 863-2011.

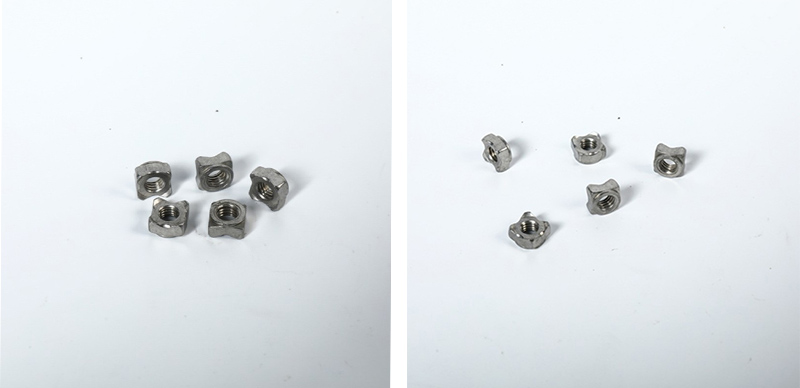

M10 Square Welded Nut

【2】Контрола квалитета сировина

（1）Анализа хемијског састава: Кључ за перформансе заваривања лежи у садржају угљеника, који се мора контролисати испод 0,25%. Најчешће коришћени материјал је челик са ниским садржајем угљеника.

（2）Провера квалитета површине: Проверите да ли има било каквих пукотина, набора или других дефеката на површини сировина како бисте осигурали несметан напредак наредног процеса хладног састављања.

【3】Контрола квалитета производног процеса

（1）Хладно обликовање главе: Неопходно је осигурати да кључне димензије као што су ширина и висина супротних страна навртке М10 буду у складу са захтевима цртежа и стандарда ДИН 928. Посебно се мора гарантовати конзистентност висине, облика и положаја дистрибуције четири избочине за заваривање на дну.

（2）Обрада нарезивања: 100% провера навоја сваке квадратне заварене матице М10 се спроводи коришћењем блокова мерача како би се осигурало да испуњавају захтеве за прецизност 6Х.

(3) Термичка обрада: Да би се испунили захтеви за високе чврстоће као што су 8 или 10, процеси каљења и каљења морају да се спроведу како би се омогућило да ораси постигну жељену чврстоћу.

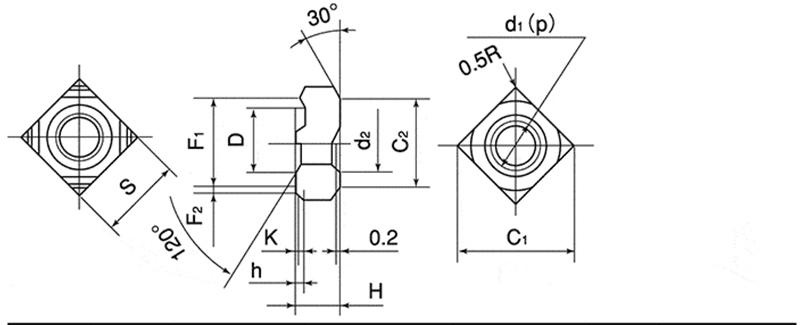

M10 Square Welded Nut

d	p	S		H		h		K	D
НоминалДиаметер	Питцх	БасицДименсион	Толеранција	БасицДименсион	Толеранција	БасицДименсион	Толеранција	Основни Дименсон (приближно)	БасицДименсион	Толеранција
М4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

【4】Завршна инспекција производа

（1）Провера изгледа и величине: Визуелним прегледом или аутоматизованим скринингом слике елиминишу се неисправни производи са површинским пукотинама, неравнинама, рђом итд. Кључне димензије се проверавају помоћу алата као што су чељусти и микрометри како би се осигурало да су у границама толеранције.

（2）Тест механичких перформанси: М10 квадратна заварена матица мора бити у стању да издржи гарантовано оптерећење одређено стандардом без да изазове отпуштање или ломљење навоја.

(3) Тест тврдоће: Тврдоћа се мери помоћу Роцквелл или Вицкерс тестера тврдоће.

（4）Инспекција површинске обраде: За површинске третмане као што су галванизација и Дацромет, потребно је тестирати дебљину премаза, а тестове сланог спреја треба редовно спроводити.
