М8 квадратна матица за заваривање

Да ли тражите професионалне причвршћиваче, најновија Ксиаогуо® М8 четвртаста матица за заваривање може бити ваш идеалан избор. Погодан је за задњу страну лима. Приликом уградње спољних причвршћивача, нема потребе да додирујете задњу страну. Посебно је погодан за затворена кућишта.

Модел:Q 371-1999

Пошаљи упит

Опис производа

Стандардне и кључне димензије

М8 квадратна матица за заваривање се производи у строгом складу са ДИН 928:2013-12 стандардом. Овим стандардом се утврђују димензије и технички захтеви за четвртасте матице за заваривање са грубим навојем од М4 до М16 и финим навојем од 8 мм до 16 мм. Оцена производа је А.

Параметар	Вредност (мм)	Толеранција
Спецификација навоја	М8 × 1,25	-
Ширина ивице (с/св)	14мм	±0,3
Ширина дијагонале (е)	18мм	±0,6
Укупна дебљина (м1/х)	6.5мм	±0,3
Пречник главе (дк)	12.8мм	-
Висина тачке избочења	1.0мм	±0.1
Угао конкавне тачке	45°	±5°

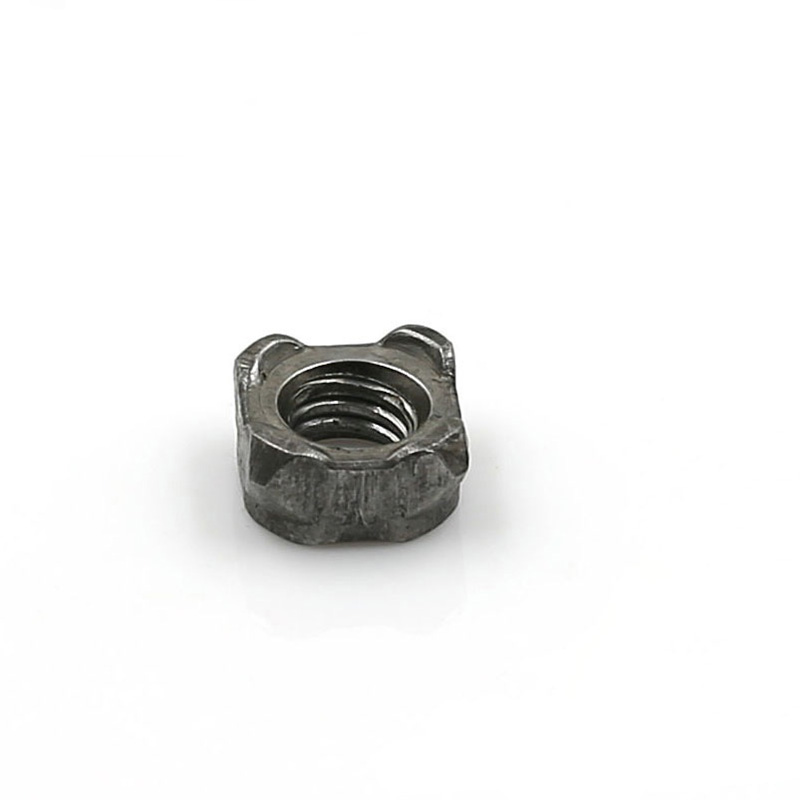

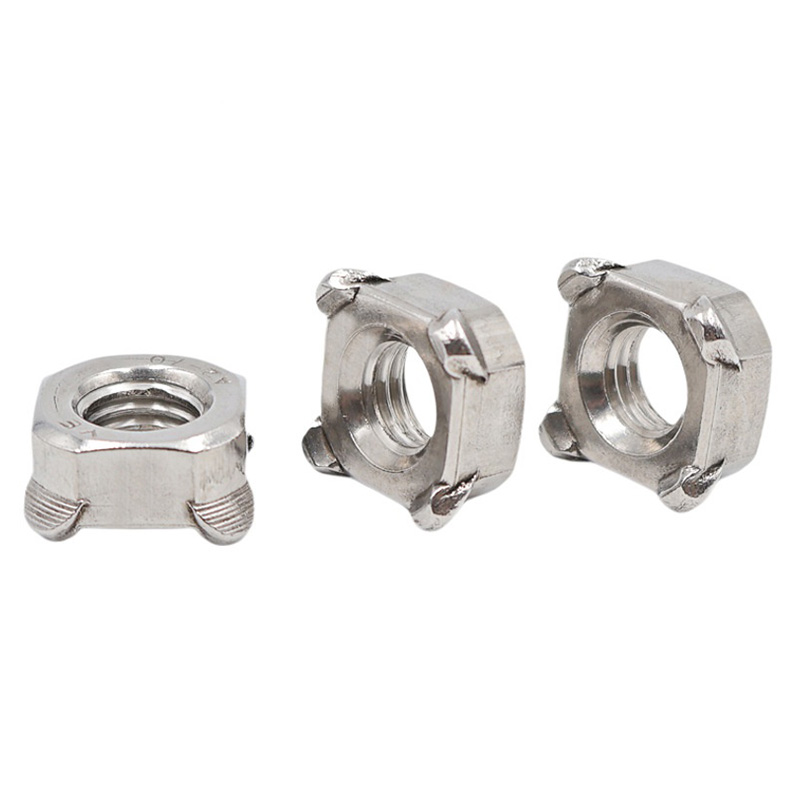

M8 Square Weld Nut

Структурни тип

М8 четвртаста матица за заваривање је подељена на два типа на основу тога да ли има иглу за позиционирање или не: тип без игле и тип са иглом.

（1）Без пилотирања

Опис:

Квадратног облика, са ширином супротних страна 14 мм. Доња површина има четири полулоптасте избочине за заваривање равномерно распоређене на четири угла, без водећих клинова. Доња површина је равна, са спецификацијом М8 × 1,25 и прецизношћу од 6Х.

Принцип рада:

Током заваривања, позиционирање се постиже преко позиционих клинова на доњој електроди или квадратним рупама на радном предмету. Четири избочине се истовремено топе током отпорног заваривања, формирајући једнолично језгро завара.

Применљиви сценарији:

Када већ постоји М8 четвртаста матица за заваривање у квадратном отвору радног предмета или када је позиционирање поуздано,

могу се усвојити технике ручног заваривања или полуаутоматског заваривања.

Ово је погодно за апликације осетљиве на трошкове са ниским захтевима за прецизност позиционирања.

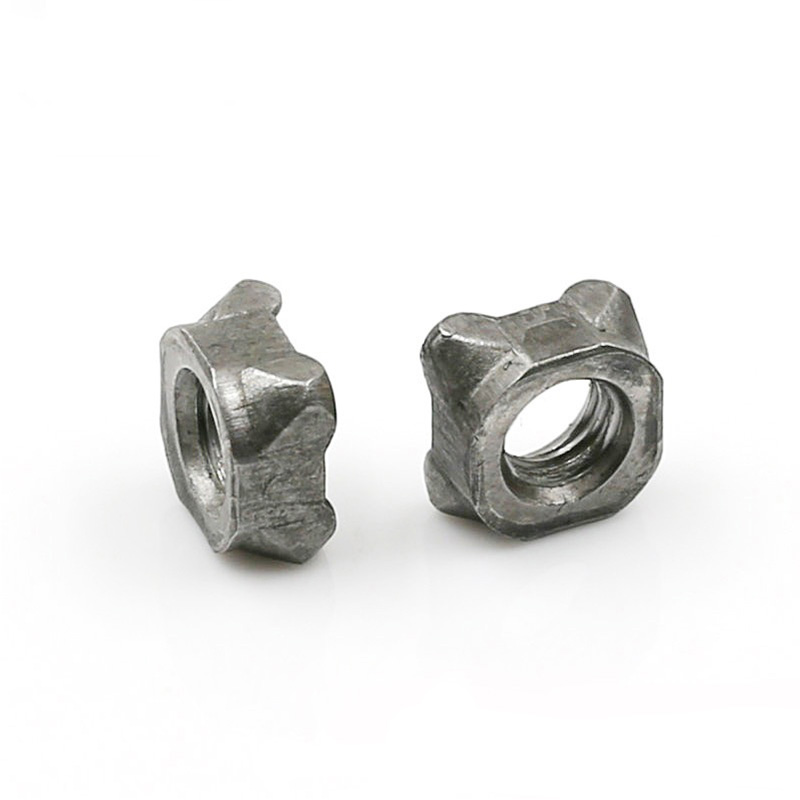

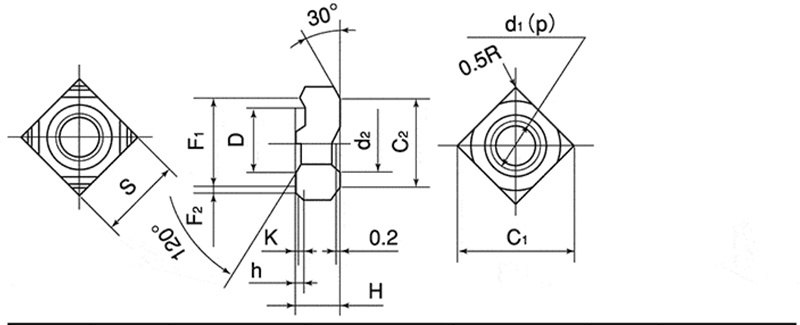

M8 Square Weld Nut

d	p	S		H		h		K	D
НоминалДиаметер	Питцх	БасицДименсион	Толеранција	БасицДименсион	Толеранција	БасицДименсион	Толеранција	Основни Дименсон (приближно)	БасицДименсион	Толеранција
М4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

（2）Пилотирано

Опис:

Облик је квадратног облика, а ширина супротних страна обично остаје 14 мм. Присутне су четири угаоне избочине на доњој површини заједно са средишњом вођицом. Пречник вођице је обично 9,6 мм или 11,6 мм (у зависности од захтева купца). Висина вођице је 1,5 мм, 2,0 мм или 2,5 мм, што одговара дебљини основног материјала. Навој је М8 × 1,25, са прецизношћу од 6Х.

Принцип рада:

Водећи клин се убацује у претходно избушену рупу за позиционирање радног предмета како би се постигло прецизно позиционирање и спречило померање М8 четвртасте матице за заваривање током заваривања. Истовремено, затик за вођење такође ефикасно блокира улазак прскања од заваривања у отвор са навојем у одређеној мери.

Применљиви сценарији:

Аутоматска роботска линија за заваривање (са високим захтевима за позиционирање)

Када радни предмет нема квадратне рупе и позициониран је искључиво кроз округле рупе

Примене где је потребно спречити да шљака заваривања блокира навоје
