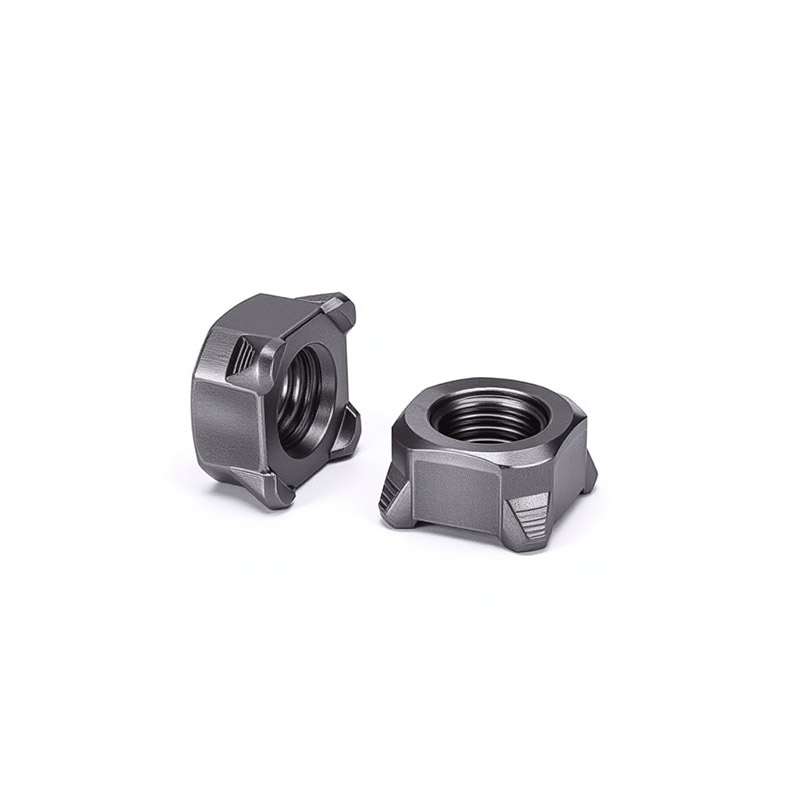

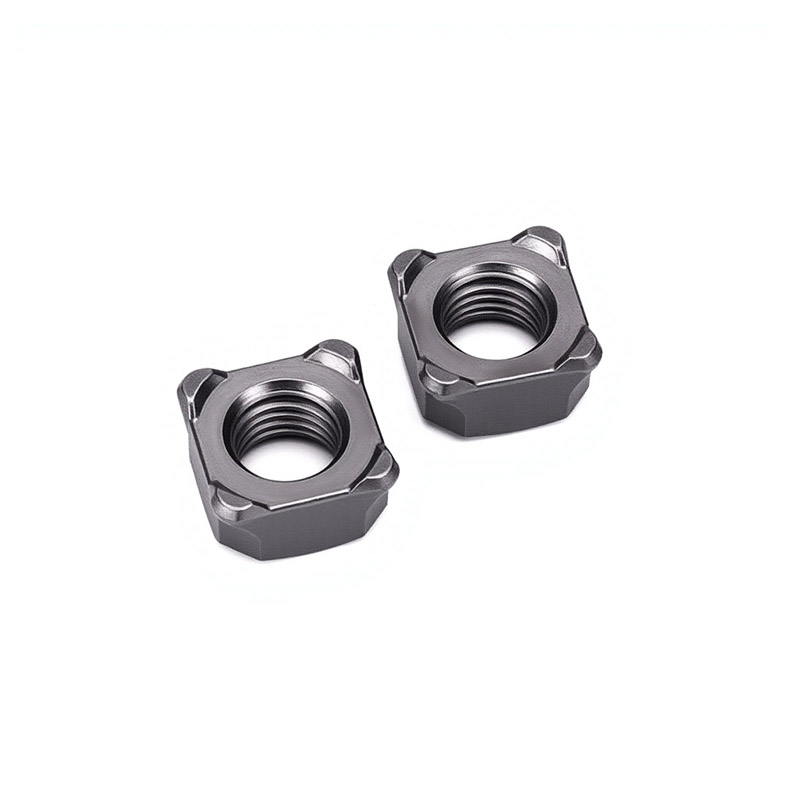

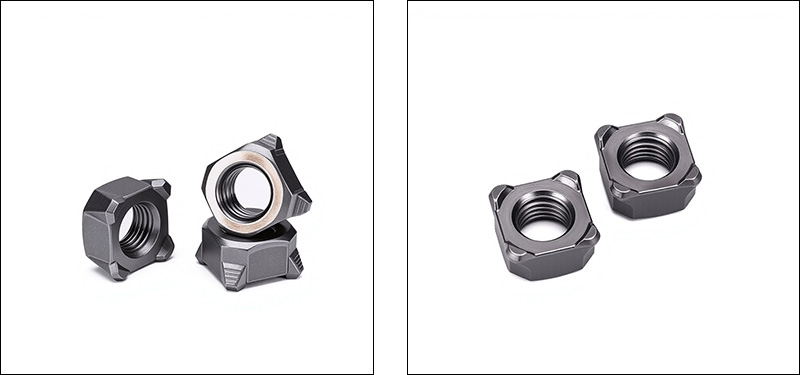

Матице за заваривање квадратне пројекције

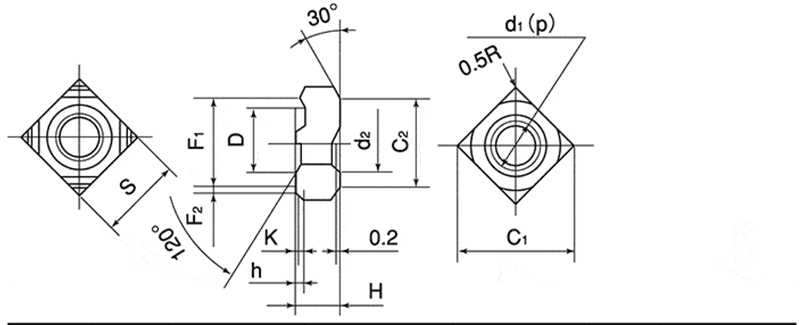

Структурне карактеристике

Матице за заваривање квадратне пројекције су квадратне матице са вишеструким избочинама за заваривање на дну. Његов структурални дизајн је усредсређен на три кључна циља: поузданост заваривања, прецизно позиционирање и перформансе против окретања.

【1】Квадратна основа

（1）Облик: Савршен квадрат са све четири стране једнаке дужине и сва четири угла под правим углом. Може аутоматски спречити ротацију када се уклопи у квадратни отвор радног предмета.

（2）Ширина ивице: На пример, М8 је 14 мм, М10 је 17 мм. Обезбеђује довољну површину под притиском да спречи да се матице заглаве у основном материјалу током заваривања.

（3） Дебљина (висина): Обично 6 до 10 мм. Обезбеђује довољну дужину захвата навоја да обезбеди снагу везе.

【2】Пројекција заваривањаакције

(1) Количина: Дистрибуирано на симетричан начин у четири тачке како би се осигурала уједначена струја и уравнотежено језгро завара

(2) Положај: на четири угла доње површине, близу ивице, ради побољшања стабилности заваривања

（3）Облик: Сферни или конусни облик, са глатким врхом

（4）Висина: 0,5 ~ 1,2 мм, како би се осигурао близак контакт са основним материјалом

Ширина/пречник: приближно 1,5 ~ 2,5 мм

【3】Унутрашњи навој

（1）Спецификација навоја: метрички М4 до М16, империјални #6 до 5/8″. Формира одвојиву везу са одговарајућим завртњима.

（2）Тачност навоја: 6Х (метричка), 2Б (империјална). Обезбеђује добро уклапање између матица за заваривање квадратне пројекције и завртња.

(3) Дужина навоја: Обезбеђује довољну дужину захвата навоја.

（4）Оријентација навоја: Улазни крај може имати укошене зарезе за лако уметање вијака.

Често постављана питања

（1）За који метод заваривања су погодне матице за заваривање квадратне пројекције? Који су параметри?

Најчешће коришћена метода је отпорно пројекцијско заваривање. Узмите за пример заваривање навртке од нискоугљичног челика М8 на челичну плочу са ниским садржајем угљеника од 1,5 мм. Референтни параметри су: струја 8–11 кА, притисак електроде 2,5–4,0 кН, учесталост заваривања 8–15 циклуса (приближно 0,16–0,3 секунде).

（2）Које стандарде испуњавају ваше матице за заваривање квадратне пројекције?

Стриктно следимо ДИН 928 (немачки стандард, најшире коришћени у свету), АСМЕ Б18.1 (амерички стандард) и ГБ/Т 13681.2 (кинески национални стандард).

（3）Како осигурати перформансе заваривања матица?

Суштина перформанси заваривања је да садржај угљеника треба да буде ≤ 0,25%. Вршимо спектралну анализу сваке серије сировина како бисмо осигурали да је хемијски састав квалификован. Истовремено, висина и облик избочина се строго контролишу у границама толеранције.
