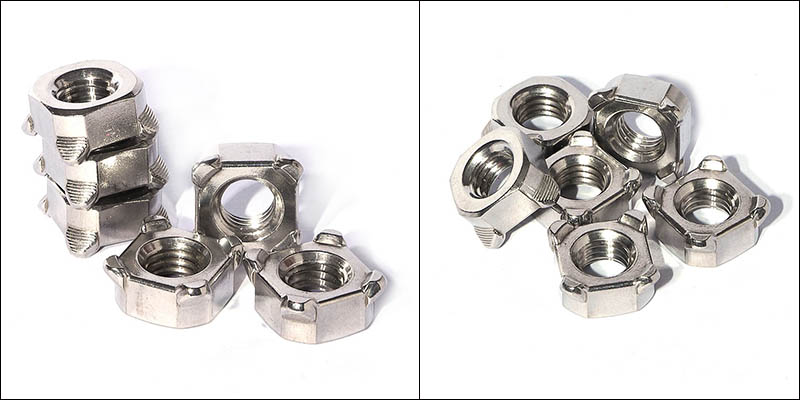

М8 квадратна заварена матица

Ксиаогуо® из Кине испоручује М8 четвртасту заварену матицу која је доступна за тестирање узорака. Његов квадратни облик олакшава поравнавање са аутоматским вибрирајућим системом за храњење лежишта и погодан је за операције на брзој монтажној линији.

Модел:Q 371-1999

Пошаљи упит

Опис производа

（1） Дефиниција производа

М8 четвртаста заварена матица је посебан причвршћивач квадратног облика и четири избочине за заваривање на доњим угловима. Трајно је фиксиран за метални лим помоћу отпорног тачкастог заваривања и обезбеђује поуздану унутрашњу рупу за навоје за накнадне вијчане везе. Ова матица је у складу са ДИН 928 стандардом и једна је од најчешће коришћених спецификација матица за заваривање у индустријама као што су аутомобили, кућни апарати и пољопривредне машине.

（2） спроводи стандарде

М8 квадратна заварена матица се производи у строгом складу са ДИН 928:2013-12 стандардом. Овим стандардом се утврђују димензије и технички захтеви за четвртасте заварене матице са грубим навојем од М4 до М16 и финим навојем од 8 мм до 16 мм. Квалитет производа је А. Стандард ДИН 928 захтева да челик који се користи за заварене матице садржи садржај угљеника од ≤0,25% да би се обезбедиле добре перформансе заваривања.

M8 Square Welded Nut

Параметри процеса заваривања

Параметри заваривања су кључни фактор за обезбеђивање квалитета заваривања. Параметри заваривања за М8 четвртасту заварену матицу треба да се подесе у складу са материјалом основне плоче и њеном дебљином, итд. Следе референтни параметри под типичним радним условима:

（1）Струја заваривања

Препоручена вредност је 5.000 - 8.000 А

За мале матице (као што је М4-М6), струја се може контролисати унутар 3000 - 5000 А; за средње величине (М8-М10), на пример, квадратна заварена матица М8, струја заваривања је 5000 - 8000 А; за велике (М12 и више), потребно је 8000 - 10000 А

（2）Притисак електроде

Препоручена вредност је 2,5 - 4,0 кН

Притисак треба да изазове да се вишеструке избочине равномерно изравнају за око 1/3 пре него што се примени снага. Ако је притисак превисок, избочине се могу прерано спљоштити; ако је прениска, може изазвати прскање.

（3）Време заваривања

Препоручена вредност је 8 - 15 циклуса (приближно 0,16 - 0,3 секунде)

Време заваривања је краће него код тачкастог заваривања исте тачке заваривања. Након што одредите одговарајући притисак и струју електроде, подесите га да бисте добили задовољавајуће тачке заваривања.

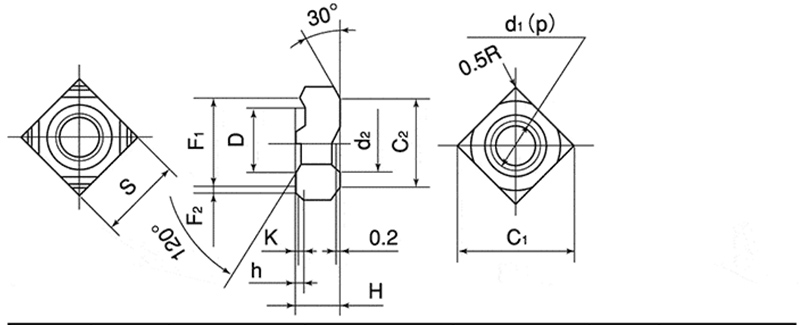

M8 Square Welded Nut

d	p	S		H		h		K	D
НоминалДиаметер	Питцх	БасицДименсион	Толеранција	БасицДименсион	Толеранција	БасицДименсион	Толеранција	Основни Дименсон (приближно)	БасицДименсион	Толеранција
М4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

Инспекција квалитета

Да би се проверила чврстоћа заваривања матица, мора се извршити контрола квалитета након заваривања. Главне методе укључују:

（1）Тест обртног момента: Уметните одговарајући вијак у заварену матицу и примените наведени обртни момент помоћу момент кључа. Ако се квадратна заварена матица М8 не окреће и место заваривања није поцепано, сматра се квалификованим.

（2）Тест силе потискивања: Примените аксијалну силу гурања на заварену матицу и забележите максимално оптерећење ломљења користећи универзалну машину за испитивање. Прелом треба да се деси у основном материјалу.

（3）Визуелна инспекција: Извршите визуелну проверу да бисте видели да ли су матице нагнуте, да ли су у потпуности у контакту са лименим материјалом и да ли има прскања или пукотина. У исто време, користите блок за мерење да бисте проверили да ли су навоји деформисани услед заваривања.
